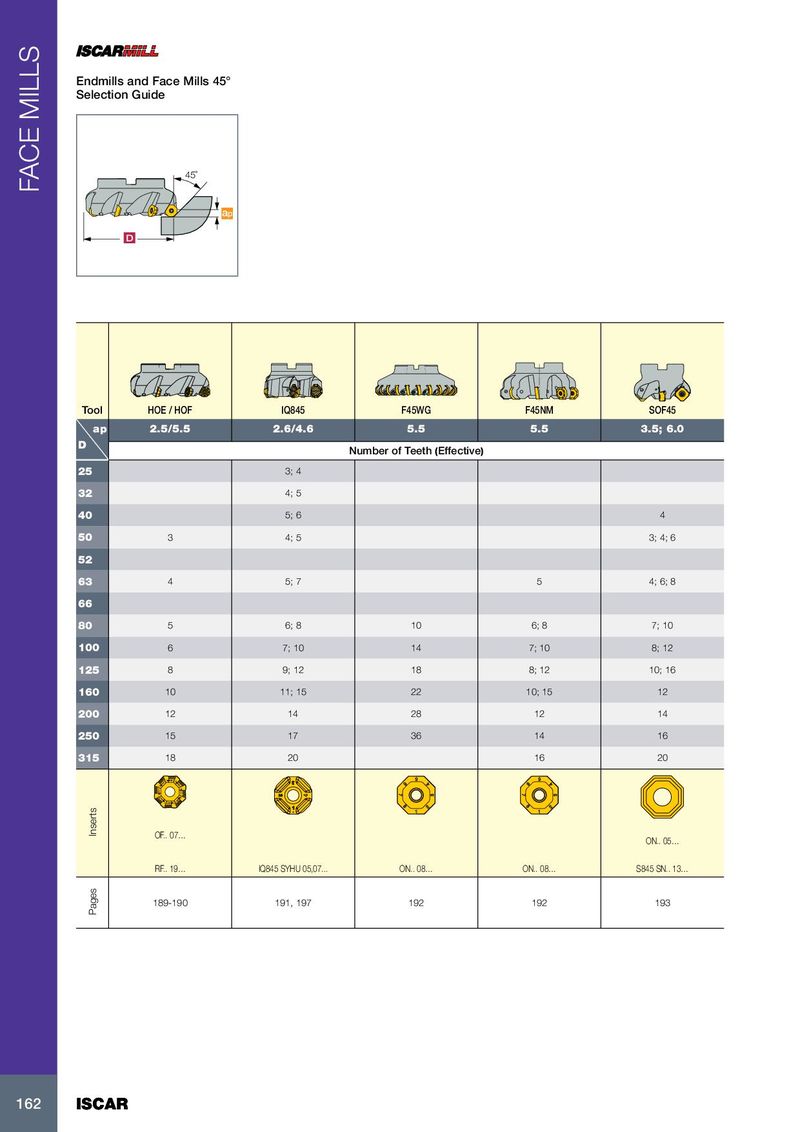

Endmills and Face Mills 45°
45˚
ap D
| Tool | HOE / HOF | IQ845 | F45WG | F45NM | SOF45 |
| ap | 2.5/5.5 | 2.6/4.6 | 5.5 | 5.5 | 3.5; 6.0 |
| D | N | umber of Teeth(Effectiv | e) | ||
| 25 | 3; 4 | ||||
| 32 | 4; 5 | ||||
| 40 | 5; 6 | 4 | |||
| 50 | 3 | 4; 5 | 3; 4; 6 | ||
| 52 | |||||
| 63 | 4 | 5; 7 | 5 | 4; 6; 8 | |
| 66 | |||||
| 80 | 5 | 6; 8 | 10 | 6; 8 | 7; 10 |
| 100 | 6 | 7; 10 | 14 | 7; 10 | 8; 12 |
| 125 | 8 | 9; 12 | 18 | 8; 12 | 10; 16 |
| 160 | 10 | 11; 15 | 22 | 10; 15 | 12 |
| 200 | 12 | 14 | 28 | 12 | 14 |
| 250 | 15 | 17 | 36 | 14 | 16 |
| 315 | 18 | 20 | 16 | 20 | |
| Inserts | OF.. 07… | ON.. 05… | |||
| RF.. 19… | IQ845 SYHU 05,07... | ON.. 08… | ON.. 08… | S845 SN.. 13… | |
| Pages | 189-190 | 191, 197 | 192 | 192 | 193 |
S845 S845
