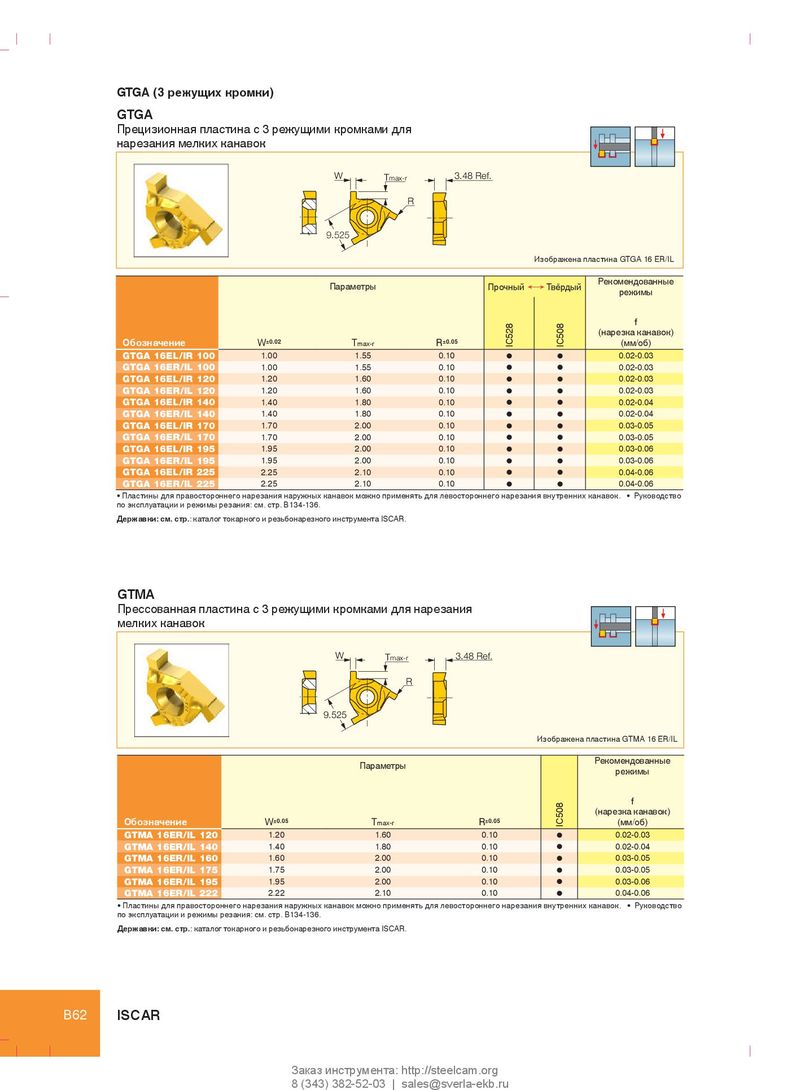

Каталог Iscar токарный инструмент для нарезания канавок - страница 71

GTGA (3 режущих кромки)
GTGA
Прецизионная пластина с 3 режущими кромками для
нарезания мелких канавок
W Tmax-r 3.48 Ref.
R

9.525
Изображена пластина GTGA 16 ER/IL
Рекомендованные
Параметры Прочный Ö Твёрдый
режимы

f


IC528


IC508
(нарезка канавок)
Обозначение W±0.02 Tmax-r R±0.05 (мм/об)
GTGA 16EL/IR 100 1.00 1.55 0.10 l l 0.02-0.03
GTGA 16ER/IL 100 1.00 1.55 0.10 l l 0.02-0.03
GTGA 16EL/IR 120 1.20 1.60 0.10 l l 0.02-0.03
GTGA 16ER/IL 120 1.20 1.60 0.10 l l 0.02-0.03
GTGA 16EL/IR 140 1.40 1.80 0.10 l l 0.02-0.04
GTGA 16ER/IL 140 1.40 1.80 0.10 l l 0.02-0.04
GTGA 16EL/IR 170 1.70 2.00 0.10 l l 0.03-0.05
GTGA 16ER/IL 170 1.70 2.00 0.10 l l 0.03-0.05
GTGA 16EL/IR 195 1.95 2.00 0.10 l l 0.03-0.06
GTGA 16ER/IL 195 1.95 2.00 0.10 l l 0.03-0.06
GTGA 16EL/IR 225 2.25 2.10 0.10 l l 0.04-0.06
GTGA 16ER/IL 225 2.25 2.10 0.10 l l 0.04-0.06
• Пластины для правостороннего нарезания наружных канавок можно применять для левостороннего нарезания внутренних канавок. • Руководство
по эксплуатации и режимы резания: см. стр. B134-136.
Державки: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.


GTMA
Прессованная пластина с 3 режущими кромками для нарезания
мелких канавок
W Tmax-r 3.48 Ref.
R

9.525
Изображена пластина GTMA 16 ER/IL
Рекомендованные
Параметры
режимы

f
IC508


(нарезка канавок)
Обозначение W±0.05 Tmax-r R±0.05 (мм/об)
GTMA 16ER/IL 120 1.20 1.60 0.10 l 0.02-0.03
GTMA 16ER/IL 140 1.40 1.80 0.10 l 0.02-0.04
GTMA 16ER/IL 160 1.60 2.00 0.10 l 0.03-0.05
GTMA 16ER/IL 175 1.75 2.00 0.10 l 0.03-0.05
GTMA 16ER/IL 195 1.95 2.00 0.10 l 0.03-0.06
GTMA 16ER/IL 222 2.22 2.10 0.10 l 0.04-0.06
• Пластины для правостороннего нарезания наружных канавок можно применять для левостороннего нарезания внутренних канавок. • Руководство
по эксплуатации и режимы резания: см. стр. B134-136.
Державки: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.


B62 ISCAR
