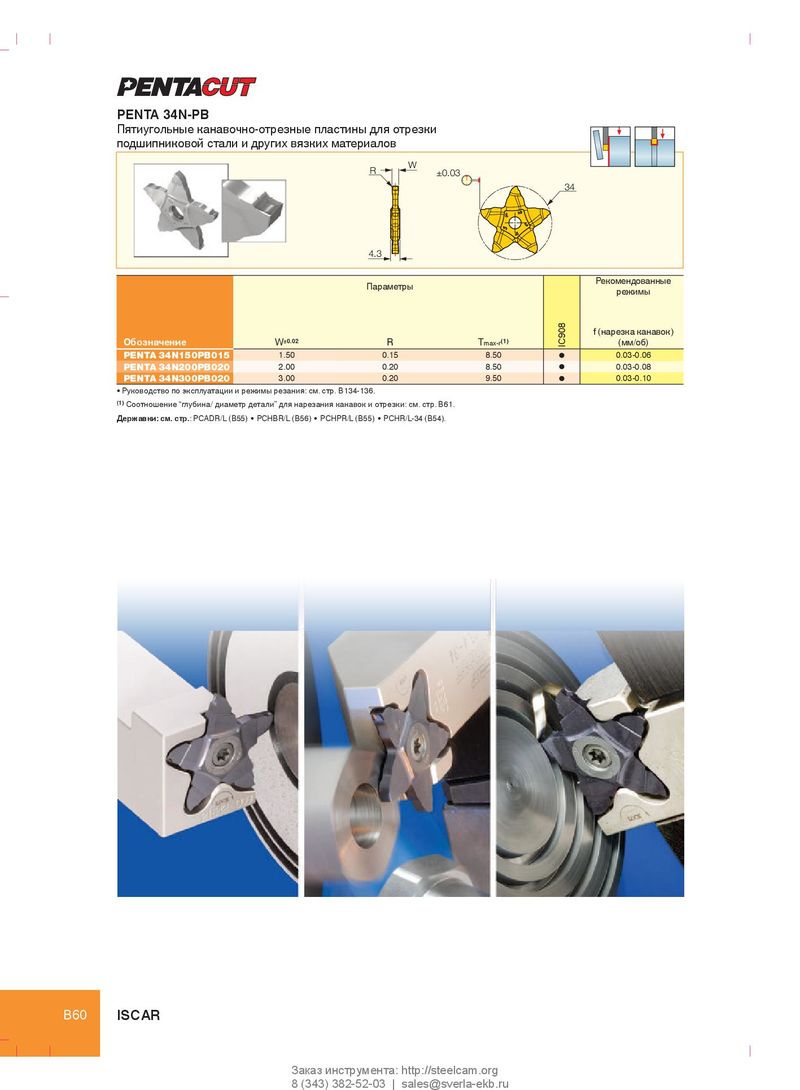

PENTA 34N-PB
Пятиугольные канавочно-отрезные пластины для отрезки
подшипниковой стали и других вязких материалов
| W R 4.3 | ±0.03 | 34 | |||
| Параметры | Рекомендованные режимы | ||||
| Обозначение | W±0.02 | R | Tmax-r(1) | IC908 | f (нарезка канавок) (мм/об) |
| PENTA 34N150PB015 | 1.50 | 0.15 | 8.50 | l | 0.03-0.06 |
| PENTA 34N200PB020 | 2.00 | 0.20 | 8.50 | l | 0.03-0.08 |
| PENTA 34N300PB020 | 3.00 | 0.20 | 9.50 | l | 0.03-0.10 |
- Руководство по эксплуатации и режимы резания: см. стр. B134-136.
(1) Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. стр. B61. Державки: см. стр.: PCADR/L (B55) PCHBR/L (B56) PCHPR/L (B55) PCHR/L-34 (B54).
