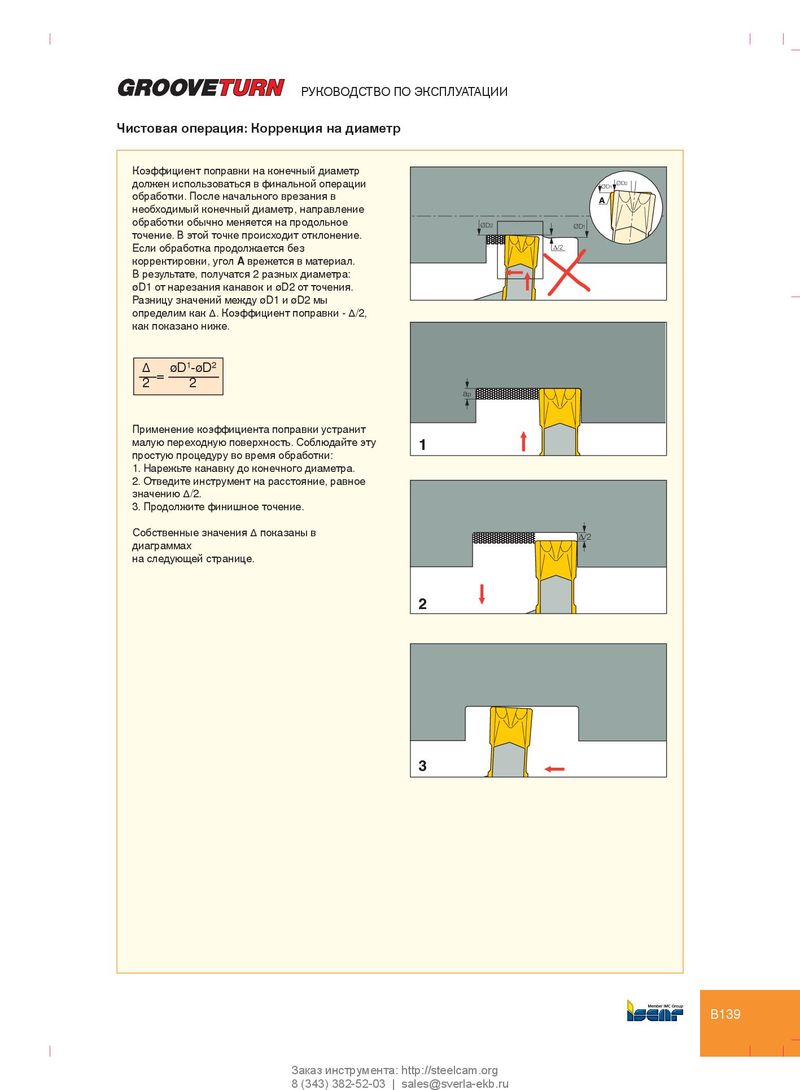

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Чистовая операция: Коррекция на диаметр Коэффициент поправки на конечный диаметр должен использоваться в финальной операции ØD1 ØD2 обработки. После начального врезания в A необходимый конечный диаметр, направление обработки обычно меняется на продольное ØD 2 ØD 1 точение. В этой точке происходит отклонение. Если обработка продолжается без Δ/2 корректировки, угол A врежется в материал. В результате, получатся 2 разных диаметра: øD1 от нарезания канавок и øD2 от точения. Разницу значений между øD1 и øD2 мы определим как ∆. Коэффициент поправки - ∆/2, как показано ниже. 1 2 ∆ øD -øD = 2 2 a p Применение коэффициента поправки устранит малую переходную поверхность. Соблюдайте эту 1 простую процедуру во время обработки: 1. Нарежьте канавку до конечного диаметра. 2. Отведите инструмент на расстояние, равное значению ∆/2. 3. Продолжите финишное точение. Собственные значения ∆ показаны в Δ/2 диаграммах на следующей странице. 2 3 B139 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
