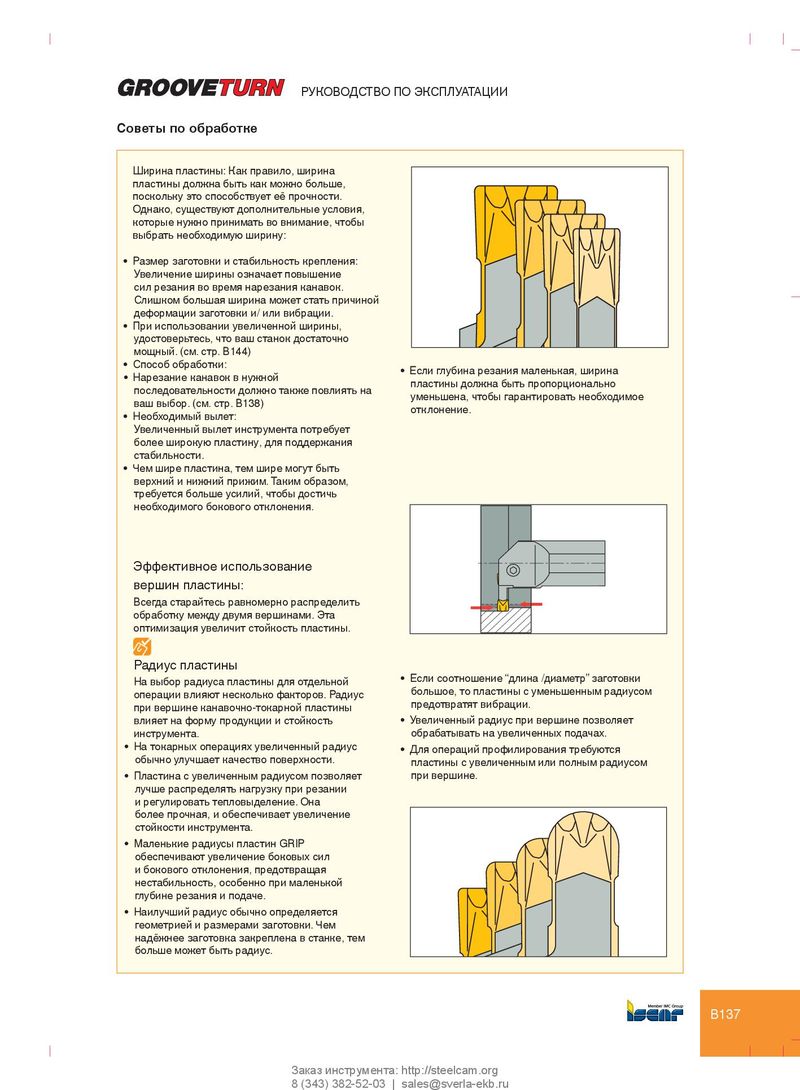

Каталог Iscar токарный инструмент для нарезания канавок - страница 146

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Советы по обработке Ширина пластины: Как правило, ширина пластины должна быть как можно больше, поскольку это способствует её прочности. Однако, существуют дополнительные условия, которые нужно принимать во внимание, чтобы выбрать необходимую ширину: • Размер заготовки и стабильность крепления: Увеличение ширины означает повышение сил резания во время нарезания канавок. Слишком большая ширина может стать причиной деформации заготовки и/ или вибрации. • При использовании увеличенной ширины, удостоверьтесь, что ваш станок достаточно мощный. (см. стр. B144) • Способ обработки: • Если глубина резания маленькая, ширина • Нарезание канавок в нужной пластины должна быть пропорционально последовательности должно также повлиять на уменьшена, чтобы гарантировать необходимое Параметры Прочный Ö Твёрдый Рекомендованные режимы ваш выбор. (см. стр. B138) отклонение. • Необходимый вылет: Увеличенный вылет инструмента потребует f нарезание более широкую пластину, для поддержания a p f точение канавок стабильности. Обозначение W ±0.05 R ±0.05 M IC830 IC8250 IC808 IC908 IC20 IC428 IC5010 IC907 IC806 (mm) (мм/об) (мм/об) • Чем шире пластина, тем шире могут быть GIMF 608 6.00 0.80 5.0 l l l l l 1.00-3.60 0.24-0.42 0.13-0.25 Подача при верхний и нижний прижим. Таким образом, Глубина Подача при нарезании резания точении требуется больше усилий, чтобы достичь канавок необходимого бокового отклонения. Эффективное использование вершин пластины: Всегда старайтесь равномерно распределить обработку между двумя вершинами. Эта оптимизация увеличит стойкость пластины. Радиус пластины • Если соотношение “длина /диаметр” заготовки На выбор радиуса пластины для отдельной большое, то пластины с уменьшенным радиусом операции влияют несколько факторов. Радиус предотвратят вибрации. при вершине канавочно-токарной пластины влияет на форму продукции и стойкость • Увеличенный радиус при вершине позволяет инструмента. обрабатывать на увеличенных подачах. • На токарных операциях увеличенный радиус • Для операций профилирования требуются обычно улучшает качество поверхности. пластины с увеличенным или полным радиусом • Пластина с увеличенным радиусом позволяет при вершине. лучше распределять нагрузку при резании и регулировать тепловыделение. Она более прочная, и обеспечивает увеличение стойкости инструмента. • Маленькие радиусы пластин GRIP обеспечивают увеличение боковых сил и бокового отклонения, предотвращая нестабильность, особенно при маленькой глубине резания и подаче. • Наилучший радиус обычно определяется геометрией и размерами заготовки. Чем надёжнее заготовка закреплена в станке, тем больше может быть радиус. B137 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
