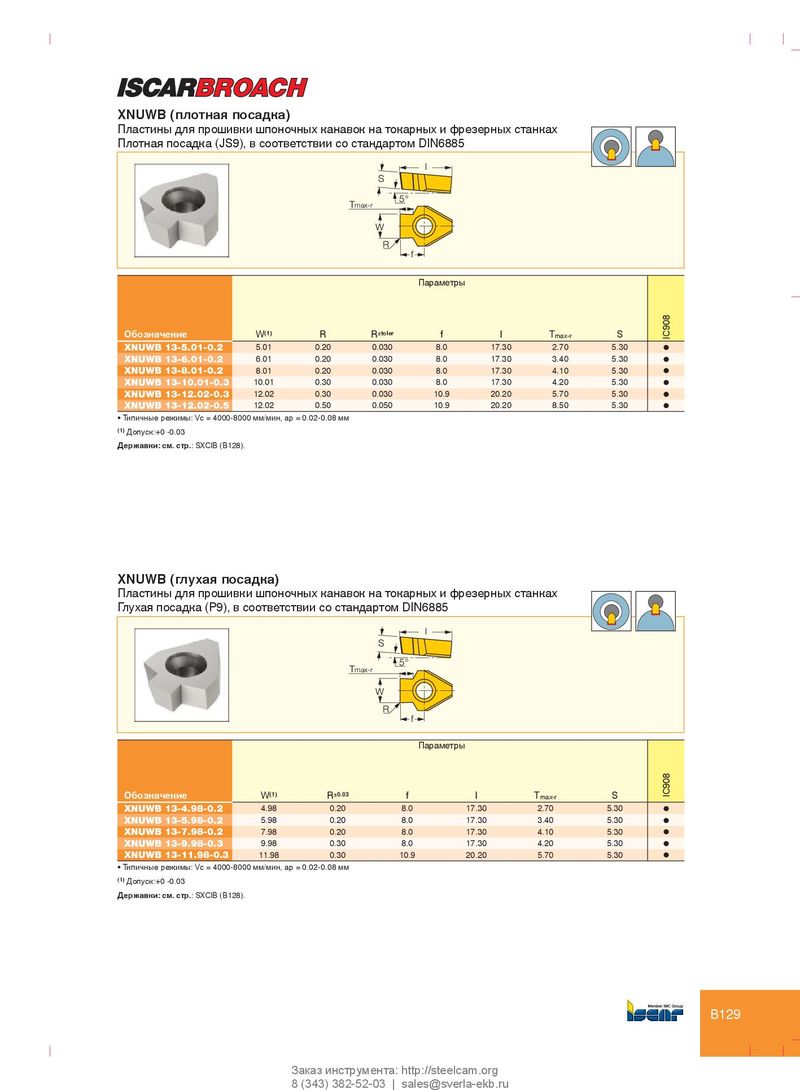

SXCIB XNUWB (плотная посадка) Пластины для прошивки шпоночных канавок на токарных и фрезерных станках Плотная посадка (JS9), в соответствии со стандартом DIN6885 l S 5° Tmax-r W R f Параметры Обозначение W (1) R R ±toler f l T max-r S IC908 XNUWB 13-5.01-0.2 5.01 0.20 0.030 8.0 17.30 2.70 5.30 l XNUWB 13-6.01-0.2 6.01 0.20 0.030 8.0 17.30 3.40 5.30 l XNUWB 13-8.01-0.2 8.01 0.20 0.030 8.0 17.30 4.10 5.30 l XNUWB 13-10.01-0.3 10.01 0.30 0.030 8.0 17.30 4.20 5.30 l XNUWB 13-12.02-0.3 12.02 0.30 0.030 10.9 20.20 5.70 5.30 l XNUWB 13-12.02-0.5 12.02 0.50 0.050 10.9 20.20 8.50 5.30 l • Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм (1) Допуск:+0 -0.03 Державки: см. стр.: SXCIB (B128). XNUWB (глухая посадка) Пластины для прошивки шпоночных канавок на токарных и фрезерных станках Глухая посадка (P9), в соответствии со стандартом DIN6885 l S XNUWB 5° Tmax-r W R f Параметры Обозначение W (1) R ±0.03 f l T max-r S IC908 XNUWB 13-4.98-0.2 4.98 0.20 8.0 17.30 2.70 5.30 l XNUWB 13-5.98-0.2 5.98 0.20 8.0 17.30 3.40 5.30 l XNUWB 13-7.98-0.2 7.98 0.20 8.0 17.30 4.10 5.30 l XNUWB 13-9.98-0.3 9.98 0.30 8.0 17.30 4.20 5.30 l XNUWB 13-11.98-0.3 11.98 0.30 10.9 20.20 5.70 5.30 l • Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм (1) Допуск:+0 -0.03 Державки: см. стр.: SXCIB (B128). B129 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
