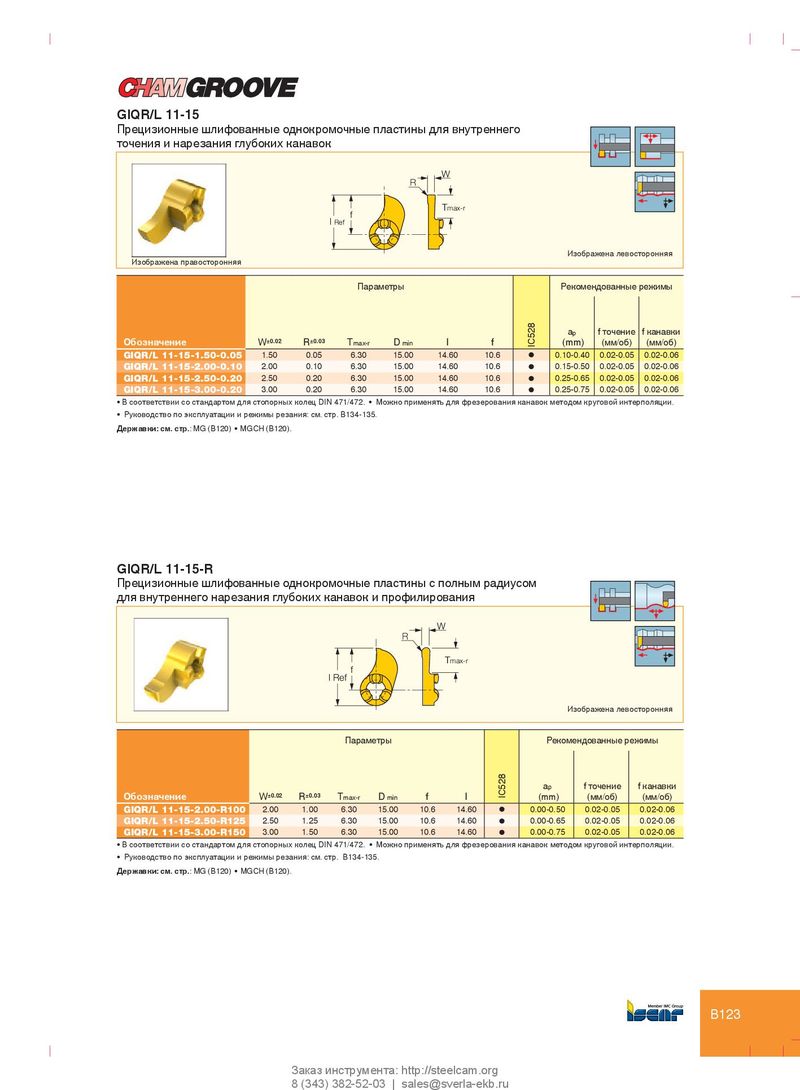

GIQR/L 11 GIQR/L 11-15 Прецизионные шлифованные однокромочные пластины для внутреннего точения и нарезания глубоких канавок W R Tmax-r f l Ref Изображена левосторонняя Изображена правосторонняя Параметры Рекомендованные режимы a p f точение f канавки Обозначение W ±0.02 R ±0.03 T max-r D min l f IC528 (mm) (мм/об) (мм/об) GIQR/L 11-15-1.50-0.05 1.50 0.05 6.30 15.00 14.60 10.6 l 0.10-0.40 0.02-0.05 0.02-0.06 GIQR/L 11-15-2.00-0.10 2.00 0.10 6.30 15.00 14.60 10.6 l 0.15-0.50 0.02-0.05 0.02-0.06 GIQR/L 11-15-2.50-0.20 2.50 0.20 6.30 15.00 14.60 10.6 l 0.25-0.65 0.02-0.05 0.02-0.06 GIQR/L 11-15-3.00-0.20 3.00 0.20 6.30 15.00 14.60 10.6 l 0.25-0.75 0.02-0.05 0.02-0.06 • В соответствии со стандартом для стопорных колец DIN 471/472. • Можно применять для фрезерования канавок методом круговой интерполяции. • Руководство по эксплуатации и режимы резания: см. стр. B134-135. Державки: см. стр.: MG (B120) • MGCH (B120). GIQR/L 11-15-R Прецизионные шлифованные однокромочные пластины с полным радиусом для внутреннего нарезания глубоких канавок и профилирования W R GIQR/L-11-R Tmax-r f l Ref Изображена левосторонняя Параметры Рекомендованные режимы a p f точение f канавки Обозначение W ±0.02 R ±0.03 T max-r D min f l IC528 (mm) (мм/об) (мм/об) GIQR/L 11-15-2.00-R100 2.00 1.00 6.30 15.00 10.6 14.60 l 0.00-0.50 0.02-0.05 0.02-0.06 GIQR/L 11-15-2.50-R125 2.50 1.25 6.30 15.00 10.6 14.60 l 0.00-0.65 0.02-0.05 0.02-0.06 GIQR/L 11-15-3.00-R150 3.00 1.50 6.30 15.00 10.6 14.60 l 0.00-0.75 0.02-0.05 0.02-0.06 • В соответствии со стандартом для стопорных колец DIN 471/472. • Можно применять для фрезерования канавок методом круговой интерполяции. • Руководство по эксплуатации и режимы резания: см. стр. B134-135. Державки: см. стр.: MG (B120) • MGCH (B120). B123 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
