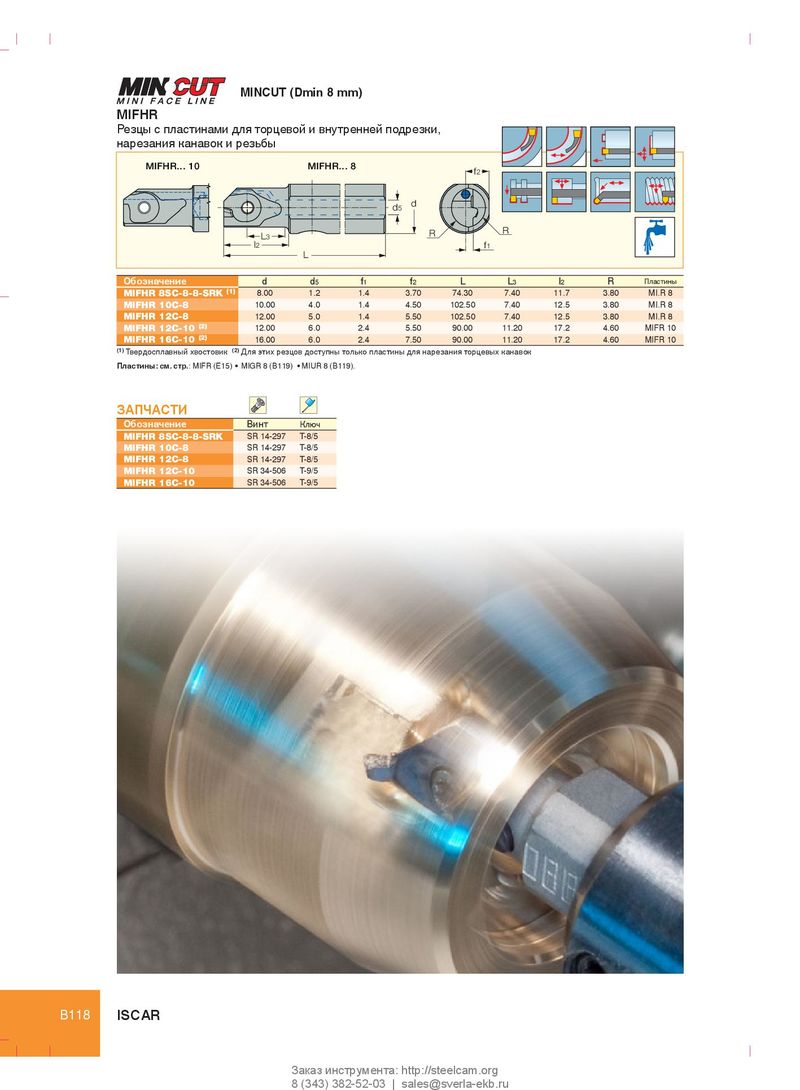

MINCUT (Dmin 8 mm) MIFHR Резцы с пластинами для торцевой и внутренней подрезки, нарезания канавок и резьбы MIFHR... 10 MIFHR... 8 f2 d d5 R R L3 l2 f1 L Обозначение d d 5 f 1 f 2 L L 3 l 2 R Пластины MIFHR 8SC-8-8-SRK (1) 8.00 1.2 1.4 3.70 74.30 7.40 11.7 3.80 MI.R 8 MIFHR 10C-8 10.00 4.0 1.4 4.50 102.50 7.40 12.5 3.80 MI.R 8 MIFHR 12C-8 12.00 5.0 1.4 5.50 102.50 7.40 12.5 3.80 MI.R 8 MIFHR 12C-10 (2) 12.00 6.0 2.4 5.50 90.00 11.20 17.2 4.60 MIFR 10 MIFHR 16C-10 (2) 16.00 6.0 2.4 7.50 90.00 11.20 17.2 4.60 MIFR 10 (1) Твердосплавный хвостовик (2) Для этих резцов доступны только пластины для нарезания торцевых канавок Пластины: см. стр.: MIFR (E15) • MIGR 8 (B119) • MIUR 8 (B119). ЗАПЧАСТИ Обозначение Винт Ключ MIFHR 8SC-8-8-SRK SR 14-297 T-8/5 MIFHR 10C-8 SR 14-297 T-8/5 MIFHR 12C-8 SR 14-297 T-8/5 MIFHR 12C-10 SR 34-506 T-9/5 MIFHR 16C-10 SR 34-506 T-9/5 B118 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
