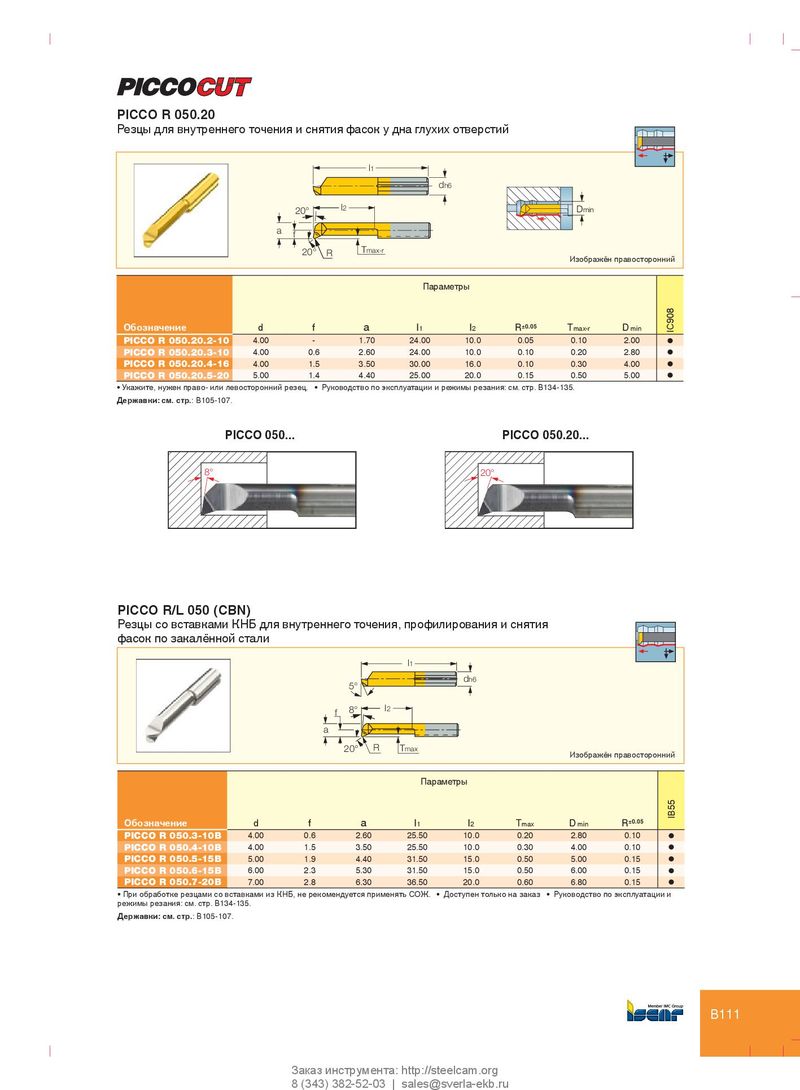

Каталог Iscar токарный инструмент для нарезания канавок - страница 120

PICCO R/L 050-C PICCO R 050.20 Резцы для внутреннего точения и снятия фасок у дна глухих отверстий l1 dh6 20° l2 Dmin a f 20° R Tmax-r Изображён правосторонний Параметры Обозначение d f a l 1 l 2 R ±0.05 T max-r D min IC908 PICCO R 050.20.2-10 4.00 - 1.70 24.00 10.0 0.05 0.10 2.00 l PICCO R 050.20.3-10 4.00 0.6 2.60 24.00 10.0 0.10 0.20 2.80 l PICCO R 050.20.4-16 4.00 1.5 3.50 30.00 16.0 0.10 0.30 4.00 l PICCO R 050.20.5-20 5.00 1.4 4.40 25.00 20.0 0.15 0.50 5.00 l • Укажите, нужен право- или левосторонний резец. • Руководство по эксплуатации и режимы резания: см. стр. B134-135. Державки: см. стр.: B105-107. PICCO 050... PICCO 050.20... 8° 20° PICCO R/L 050 (CBN) Резцы со вставками КНБ для внутреннего точения, профилирования и снятия фасок по закалённой стали l1 dh6 5° 8° l 2 f a 20° R Tmax Изображён правосторонний Параметры IB55 Обозначение d f a l 1 l 2 T max D min R ±0.05 PICCO R 050.3-10B 4.00 0.6 2.60 25.50 10.0 0.20 2.80 0.10 l PICCO R 050.4-10B 4.00 1.5 3.50 25.50 10.0 0.30 4.00 0.10 l PICCO R 050.5-15B 5.00 1.9 4.40 31.50 15.0 0.50 5.00 0.15 l PICCO R 050.6-15B 6.00 2.3 5.30 31.50 15.0 0.50 6.00 0.15 l PICCO R 050.7-20B 7.00 2.8 6.30 36.50 20.0 0.60 6.80 0.15 l • При обработке резцами со вставками из КНБ, не рекомендуется применять СОЖ. • Доступен только на заказ • Руководство по эксплуатации и режимы резания: см. стр. B134-135. Державки: см. стр.: B105-107. B111 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
