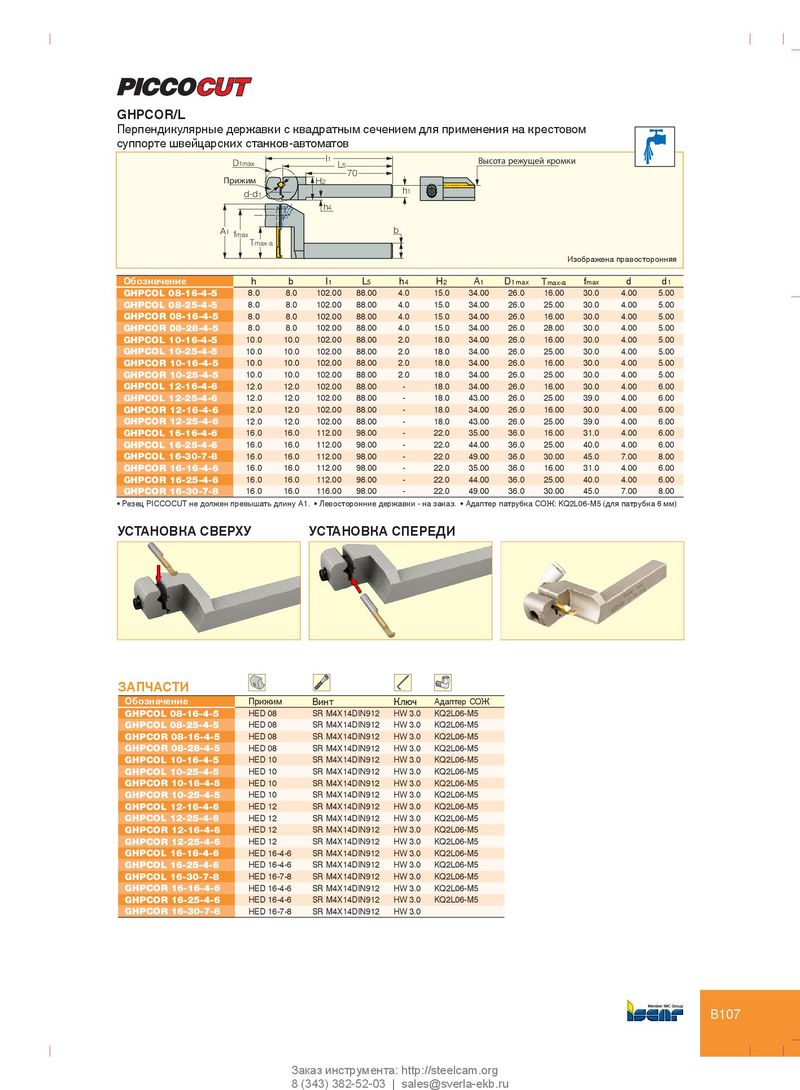

Каталог Iscar токарный инструмент для нарезания канавок - страница 116

PICCO / MG PCO (Державка) GHPCOR/L Перпендикулярные державки с квадратным сечением для применения на крестовом суппорте швейцарских станков-автоматов l1 D1max    L5 70  H2 d-d1 h1 h4 A1 b fmax Tmax-a Изображена правосторонняя Обозначение h b l 1 L 5 h 4 H 2 A 1 D 1 max T max- a f max d d 1 GHPCOL 08-16-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 16.00 30.0 4.00 5.00 GHPCOL 08-25-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 25.00 30.0 4.00 5.00 GHPCOR 08-16-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 16.00 30.0 4.00 5.00 GHPCOR 08-28-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 28.00 30.0 4.00 5.00 GHPCOL 10-16-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 16.00 30.0 4.00 5.00 GHPCOL 10-25-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 25.00 30.0 4.00 5.00 GHPCOR 10-16-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 16.00 30.0 4.00 5.00 GHPCOR 10-25-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 25.00 30.0 4.00 5.00 GHPCOL 12-16-4-6 12.0 12.0 102.00 88.00 - 18.0 34.00 26.0 16.00 30.0 4.00 6.00 GHPCOL 12-25-4-6 12.0 12.0 102.00 88.00 - 18.0 43.00 26.0 25.00 39.0 4.00 6.00 GHPCOR 12-16-4-6 12.0 12.0 102.00 88.00 - 18.0 34.00 26.0 16.00 30.0 4.00 6.00 GHPCOR 12-25-4-6 12.0 12.0 102.00 88.00 - 18.0 43.00 26.0 25.00 39.0 4.00 6.00 GHPCOL 16-16-4-6 16.0 16.0 112.00 98.00 - 22.0 35.00 36.0 16.00 31.0 4.00 6.00 GHPCOL 16-25-4-6 16.0 16.0 112.00 98.00 - 22.0 44.00 36.0 25.00 40.0 4.00 6.00 GHPCOL 16-30-7-8 16.0 16.0 112.00 98.00 - 22.0 49.00 36.0 30.00 45.0 7.00 8.00 GHPCOR 16-16-4-6 16.0 16.0 112.00 98.00 - 22.0 35.00 36.0 16.00 31.0 4.00 6.00 GHPCOR 16-25-4-6 16.0 16.0 112.00 98.00 - 22.0 44.00 36.0 25.00 40.0 4.00 6.00 GHPCOR 16-30-7-8 16.0 16.0 116.00 98.00 - 22.0 49.00 36.0 30.00 45.0 7.00 8.00 • Резец PICCOCUT не должен превышать длину A1. • Левосторонние державки - на заказ. • Адаптер патрубка СОЖ: KQ2L06-M5 (для патрубка 6 мм) УСТАНОВКА СВЕРХУ УСТАНОВКА СПЕРЕДИ ЗАПЧАСТИ Обозначение Прижим Винт Ключ Адаптер СОЖ GHPCOL 08-16-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 08-25-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 08-16-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 08-28-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 10-16-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 10-25-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 10-16-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 10-25-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 12-16-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 12-25-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 12-16-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 12-25-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 16-16-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 16-25-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOL 16-30-7-8 HED 16-7-8 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 16-16-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 16-25-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5 GHPCOR 16-30-7-8 HED 16-7-8 SR M4X14DIN912 HW 3.0 B107 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
