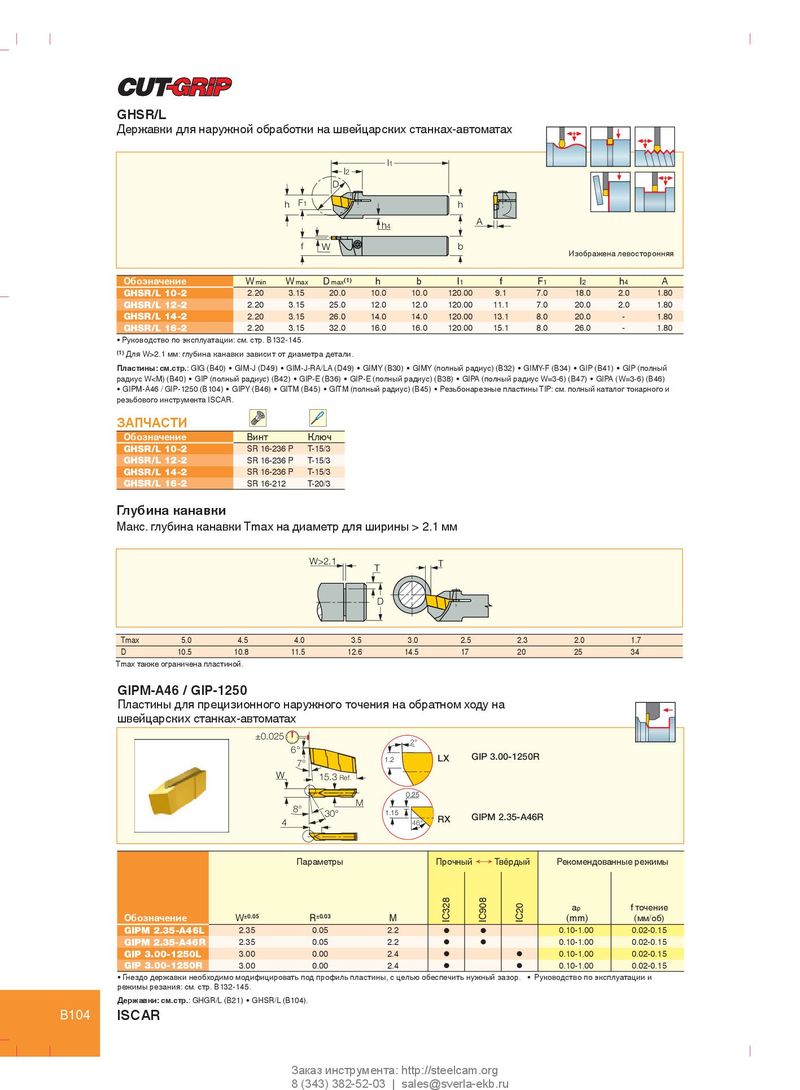

Каталог Iscar токарный инструмент для нарезания канавок - страница 113

GHSR/L Державки для наружной обработки на швейцарских станках-автоматах l1 l2 D h F1 h A h4 f W b Изображена левосторонняя Обозначение W min W max D max (1) h b l 1 f F 1 l 2 h 4 A GHSR/L 10-2 2.20 3.15 20.0 10.0 10.0 120.00 9.1 7.0 18.0 2.0 1.80 GHSR/L 12-2 2.20 3.15 25.0 12.0 12.0 120.00 11.1 7.0 20.0 2.0 1.80 GHSR/L 14-2 2.20 3.15 26.0 14.0 14.0 120.00 13.1 8.0 20.0 - 1.80 GHSR/L 16-2 2.20 3.15 32.0 16.0 16.0 120.00 15.1 8.0 26.0 - 1.80 • Руководство по эксплуатации: см. стр. B132-145. (1) Для W>2.1 мм: глубина канавки зависит от диаметра детали. Пластины: см.стр.: GIG (B40) • GIM-J (D49) • GIM-J-RA/LA (D49) • GIMY (B30) • GIMY (полный радиус) (B32) • GIMY-F (B34) • GIP (B41) • GIP (полный радиус W 2.1 мм W>2.1 T T D Tmax 5.0 4.5 4.0 3.5 3.0 2.5 2.3 2.0 1.7 D 10.5 10.8 11.5 12.6 14.5 17 20 25 34 Tmax также ограничена пластиной. GIPM-A46 / GIP-1250 Пластины для прецизионного наружного точения на обратном ходу на швейцарских станках-автоматах ±0.025 2° 6° 1.2 LX GIP 3.00-1250R 7° W 15.3 Ref. 0.25 M 8° 30° 1.15 RX GIPM 2.35-A46R 4 46° Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f точение Обозначение W ±0.05 R ±0.03 M IC328 IC908 IC20 (mm) (мм/об) GIPM 2.35-A46L 2.35 0.05 2.2 l l 0.10-1.00 0.02-0.15 GIPM 2.35-A46R 2.35 0.05 2.2 l l 0.10-1.00 0.02-0.15 GIP 3.00-1250L 3.00 0.00 2.4 l l 0.10-1.00 0.02-0.15 GIP 3.00-1250R 3.00 0.00 2.4 l l 0.10-1.00 0.02-0.15 • Гнездо державки необходимо модифицировать под профиль пластины, с целью обеспечить нужный зазор. • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: GHGR/L (B21) • GHSR/L (B104). B104 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
