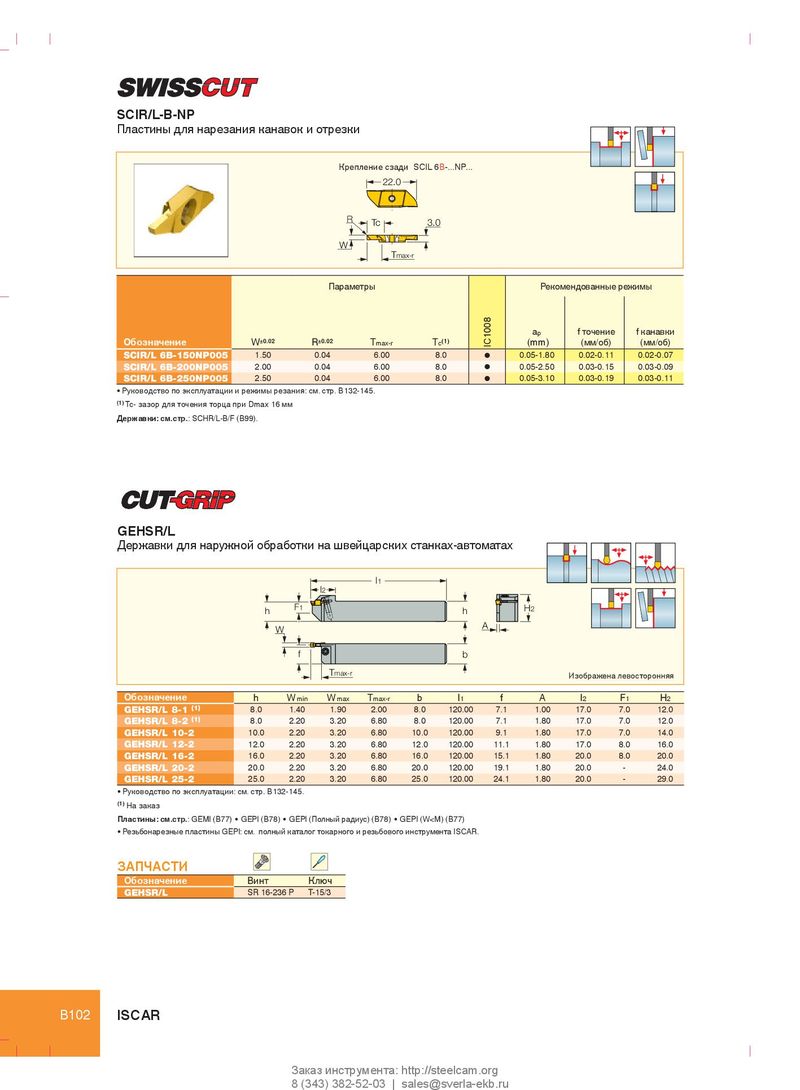

Каталог Iscar токарный инструмент для нарезания канавок - страница 111

SCIR/L-B-NP Пластины для нарезания канавок и отрезки Крепление сзади SCIL 6B-...NP... 22.0 R Tc 3.0 W Tmax-r Параметры Рекомендованные режимы a p f точение f канавки Обозначение W ±0.02 R ±0.02 T max-r T c (1) IC1008 (mm) (мм/об) (мм/об) SCIR/L 6B-150NP005 1.50 0.04 6.00 8.0 l 0.05-1.80 0.02-0.11 0.02-0.07 SCIR/L 6B-200NP005 2.00 0.04 6.00 8.0 l 0.05-2.50 0.03-0.15 0.03-0.09 SCIR/L 6B-250NP005 2.50 0.04 6.00 8.0 l 0.05-3.10 0.03-0.19 0.03-0.11 • Руководство по эксплуатации и режимы резания: см. стр. B132-145. (1) Tc- зазор для точения торца при Dmax 16 мм Державки: см.стр.: SCHR/L-B/F (B99). GEHSR/L Державки для наружной обработки на швейцарских станках-автоматах l1 l2 F1 h h H2 A W f b Tmax-r Изображена левосторонняя Обозначение h W min W max T max-r b l 1 f A l 2 F 1 H 2 GEHSR/L 8-1 (1) 8.0 1.40 1.90 2.00 8.0 120.00 7.1 1.00 17.0 7.0 12.0 GEHSR/L 8-2 (1) 8.0 2.20 3.20 6.80 8.0 120.00 7.1 1.80 17.0 7.0 12.0 GEHSR/L 10-2 10.0 2.20 3.20 6.80 10.0 120.00 9.1 1.80 17.0 7.0 14.0 GEHSR/L 12-2 12.0 2.20 3.20 6.80 12.0 120.00 11.1 1.80 17.0 8.0 16.0 GEHSR/L 16-2 16.0 2.20 3.20 6.80 16.0 120.00 15.1 1.80 20.0 8.0 20.0 GEHSR/L 20-2 20.0 2.20 3.20 6.80 20.0 120.00 19.1 1.80 20.0 - 24.0 GEHSR/L 25-2 25.0 2.20 3.20 6.80 25.0 120.00 24.1 1.80 20.0 - 29.0 • Руководство по эксплуатации: см. стр. B132-145. (1) На заказ Пластины: см.стр.: GEMI (B77) • GEPI (B78) • GEPI (Полный радиус) (B78) • GEPI (W
