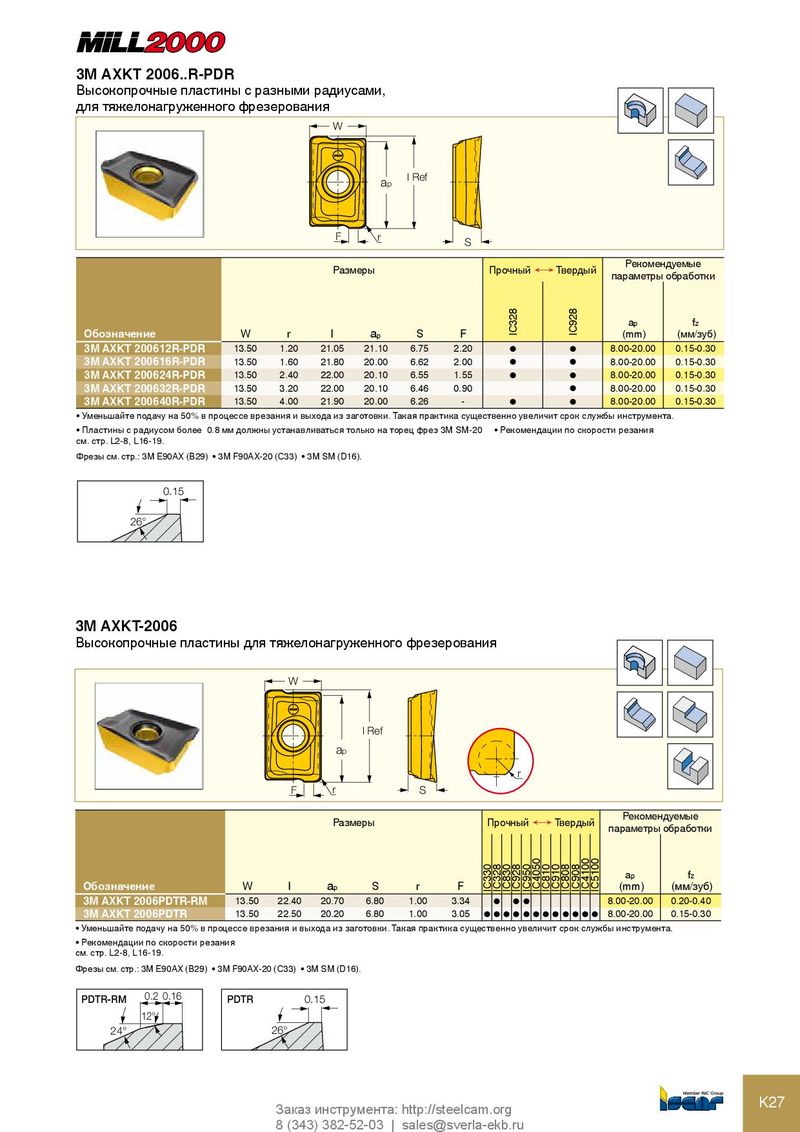

3M AXKT 2006..R-PDR
Высокопрочные пластины с разными радиусами,
для тяжелонагруженного фрезерования
W

l Ref
ap

F r S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC328


IC928
ap fz
Обозначение W r l ap S F (mm) (мм/зуб)
3M AXKT 200612R-PDR 13.50 1.20 21.05 21.10 6.75 2.20 l l 8.00-20.00 0.15-0.30
3M AXKT 200616R-PDR 13.50 1.60 21.80 20.00 6.62 2.00 l l 8.00-20.00 0.15-0.30
3M AXKT 200624R-PDR 13.50 2.40 22.00 20.10 6.55 1.55 l l 8.00-20.00 0.15-0.30
3M AXKT 200632R-PDR 13.50 3.20 22.00 20.10 6.46 0.90 l 8.00-20.00 0.15-0.30
3M AXKT 200640R-PDR 13.50 4.00 21.90 20.00 6.26 - l l 8.00-20.00 0.15-0.30
• Уменьшайте подачу на 50% в процессе врезания и выхода из заготовки. Такая практика существенно увеличит срок службы инструмента.
• Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез 3M SM-20 • Рекомендации по скорости резания
см. стр. L2-8, L16-19.
Фрезы см. стр.: 3M E90AX (B29) • 3M F90AX‑20 (C33) • 3M SM (D16).

0.15
26°


3M AXKT-2006
Высокопрочные пластины для тяжелонагруженного фрезерования
W

l Ref
ap
r
F r S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC4050

IC4100
IC5100
IC330
IC328
IC830
IC928
IC950
IC810
IC910
IC808
IC908


ap fz
Обозначение W l ap S r F (mm) (мм/зуб)
3M AXKT 2006PDTR-RM 13.50 22.40 20.70 6.80 1.00 3.34 l l l 8.00-20.00 0.20-0.40
3M AXKT 2006PDTR 13.50 22.50 20.20 6.80 1.00 3.05 l l l l l l l l l l l l 8.00-20.00 0.15-0.30
• Уменьшайте подачу на 50% в процессе врезания и выхода из заготовки. Такая практика существенно увеличит срок службы инструмента.
• Рекомендации по скорости резания
см. стр. L2-8, L16-19.
Фрезы см. стр.: 3M E90AX (B29) • 3M F90AX‑20 (C33) • 3M SM (D16).

PDTR-RM 0.2 0.16 PDTR 0.15
12°
24° 26°
