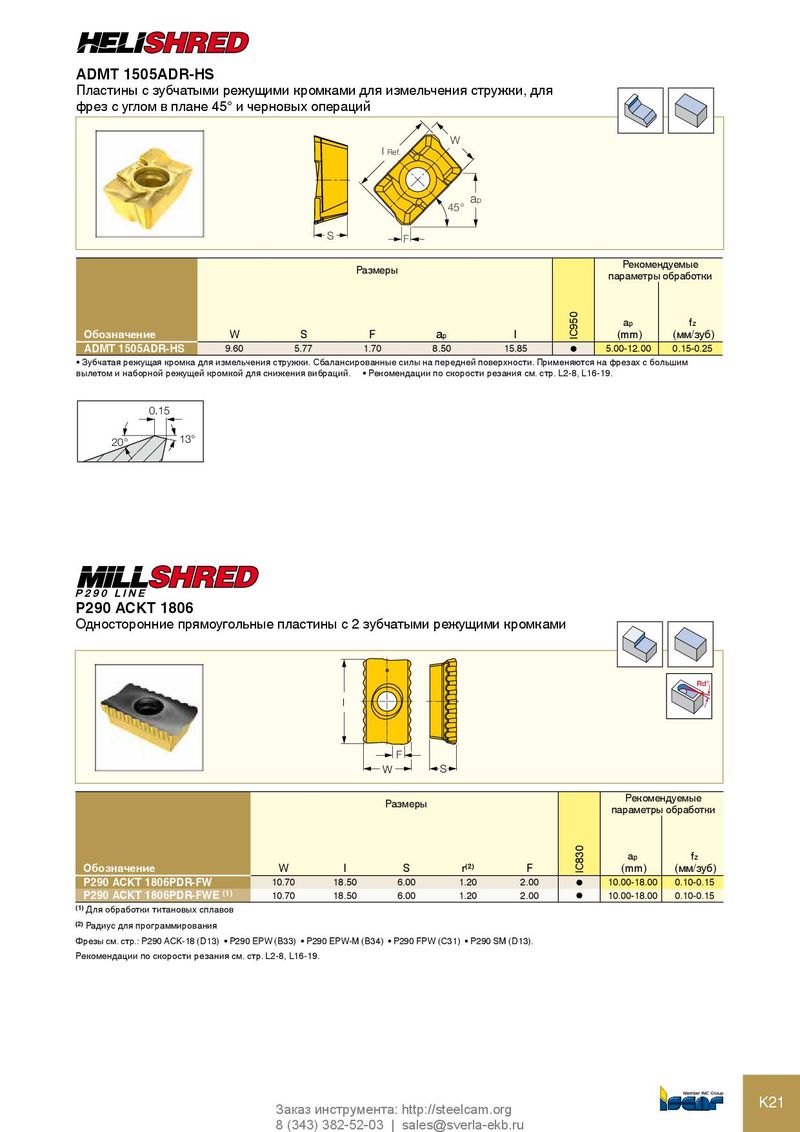

ADMT 1505ADR-HS
Пластины с зубчатыми режущими кромками для измельчения стружки, для
фрез с углом в плане 45° и черновых операций
W l Ref.
ap
45° S F Размеры Рекомендуемые параметры обработки
ap fz
| Обозначение | W | S | F | ap | l | (mm) | (мм/зуб) | |
| ADMT 1505ADR-HS | 9.60 | 5.77 | 1.70 | 8.50 | 15.85 | l | 5.00-12.00 | 0.15-0.25 |
- Зубчатая режущая кромка для измельчения стружки. Сбалансированные силы на передней поверхности. Применяются на фрезах с большим
вылетом и наборной режущей кромкой для снижения вибраций. Рекомендации по скорости резания см. стр. L2-8, L16-19.
0.15 20° 13°
P290 ACKT 1806
Односторонние прямоугольные пластины с 2 зубчатыми режущими кромками
Rd° l
F W S Рекомендуемые Размеры параметры обработки
ap fz
| Обозначение | W | l | S | r(2) | F | (mm) | (мм/зуб) | ||
| P290 ACKT 1806PDR-FW | 10.70 | 18.50 | 6.00 | 1.20 | 2.00 | l | 10.00-18.00 | 0.10-0.15 | |
| P290 ACKT 1806PDR-FWE (1) | 10.70 | 18.50 | 6.00 | 1.20 | 2.00 | l | 10.00-18.00 | 0.10-0.15 |
(1) Для обработки титановых сплавов (2) Радиус для программирования Фрезы см. стр.: P290 ACK-18 (D13) P290 EPW (B33) P290 EPW-M (B34) P290 FPW (C31) P290 SM (D13). Рекомендации по скорости резания см. стр. L2-8, L16-19.
