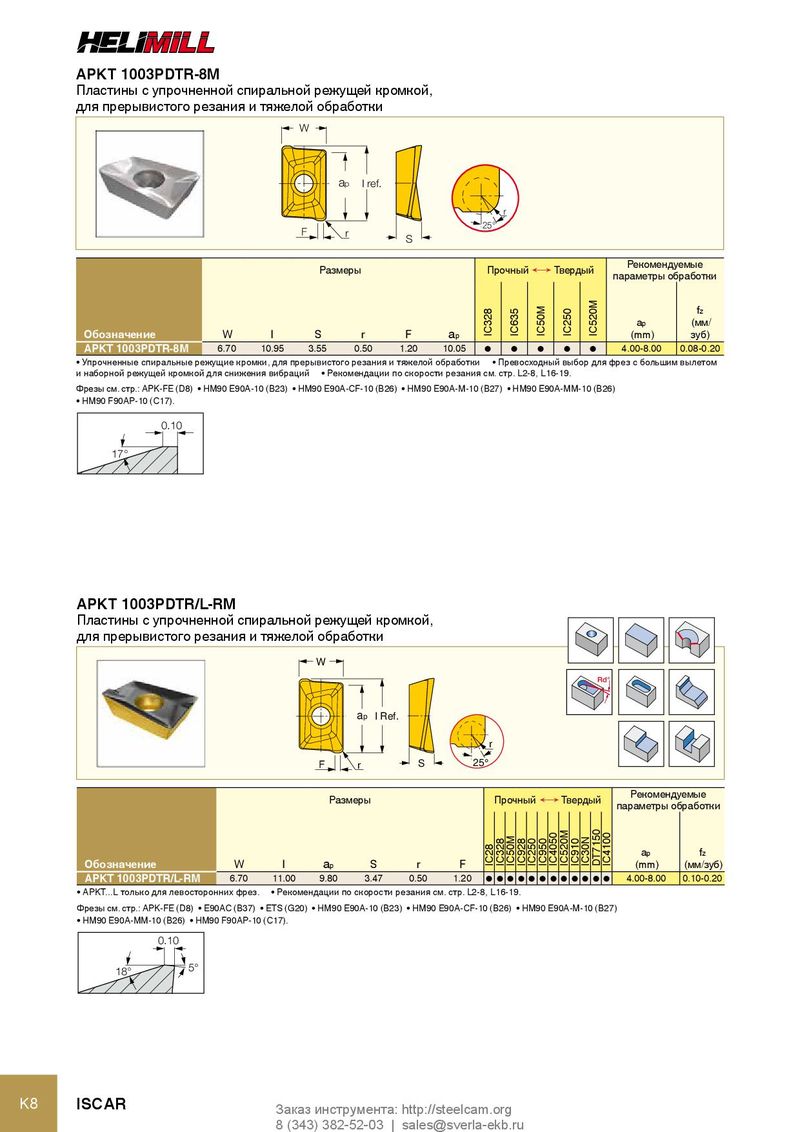

APKT 1003PDTR-8M
Пластины с упрочненной спиральной режущей кромкой,
для прерывистого резания и тяжелой обработки
W
ap I ref. r F 25° r S Размеры Рекомендуемые Прочный Ö Твердый параметры обработки fz a p (мм/
| Обозначение | W | l | S | r | F | ap | (mm) | зуб) | |||||
| APKT 1003PDTR-8M | 6.70 | 10.95 | 3.55 | 0.50 | 1.20 | 10.05 | l | l | l | l | l | 4.00-8.00 | 0.08-0.20 |
- Упрочненные спиральные режущие кромки, для прерывистого резания и тяжелой обработки
- Превосходный выбор для фрез с большим вылетом
и наборной режущей кромкой для снижения вибраций Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: APK-FE (D8) HM90 E90A-10 (B23) HM90 E90A-CF-10 (B26) HM90 E90A-M-10 (B27) HM90 E90A-MM-10 (B26)
- HM90 F90AP-10 (C17).
0.10 17°
APKT 1003PDTR/L-RM
Пластины с упрочненной спиральной режущей кромкой,
для прерывистого резания и тяжелой обработки
W
a I Ref. p
F r S
Размеры
Rd°
r 25° Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | ap | S | r | F | (mm) | (мм/зуб) | |
| APKT 1003PDTR/L-RM | 6.70 | 11.00 | 9.80 | 3.47 | 0.50 | 1.20 | llllllllllll | 4.00-8.00 | 0.10-0.20 |
- APKT...L только для левосторонних фрез.
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: APK-FE (D8) E90AC (B37) ETS (G20) HM90 E90A-10 (B23) HM90 E90A-CF-10 (B26) HM90 E90A-M-10 (B27)
- HM90 E90A-MM-10 (B26)
- HM90 F90AP-10 (C17).
0.10 18° 5°
