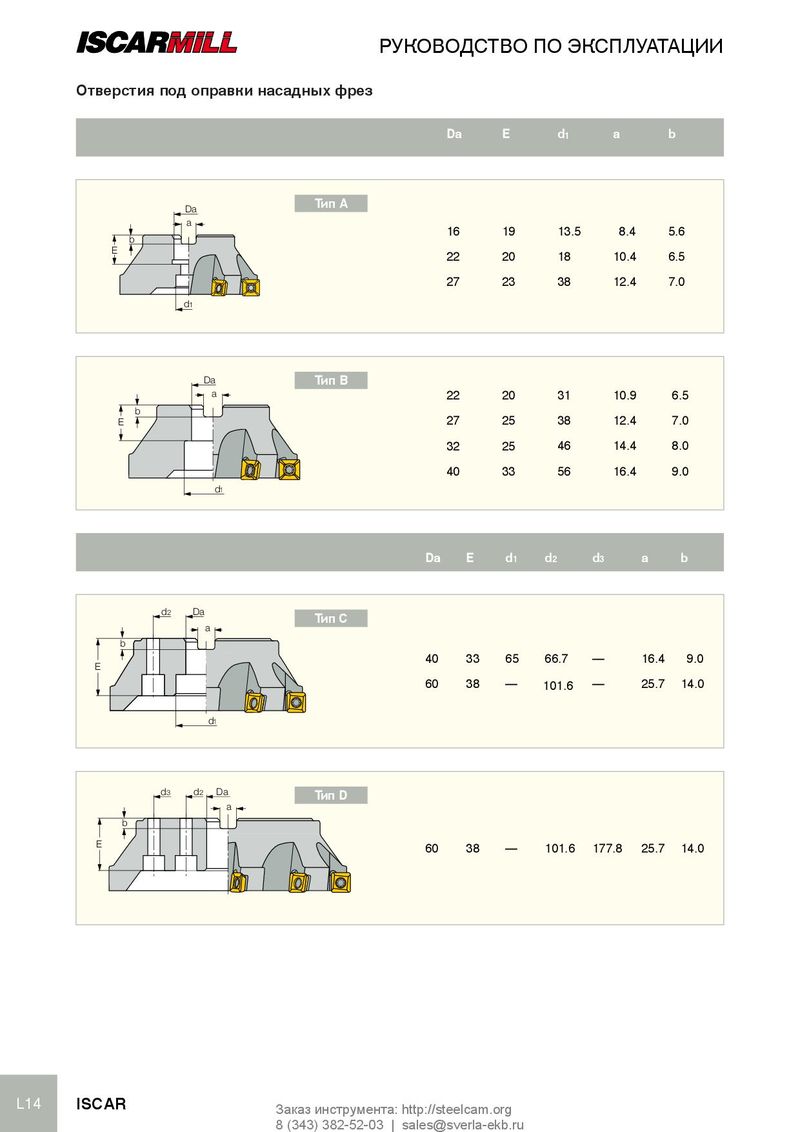

Отверстия под оправки насадных фрез
Da E d1 a b
Тип А Da
| a | 16 | 19 | 13.5 | 8.4 | 5.6 | ||
| b | |||||||
| E | 22 | 20 | 18 | 10.4 | 6.5 | ||
| 27 | 23 | 38 | 12.4 | 7.0 |
d1
Da Тип B
| a | 22 | 20 | 31 | 10.9 | 6.5 | ||
| b | 27 | 25 | 38 | 12.4 | 7.0 | ||
| E | |||||||
| 32 | 25 | 46 | 14.4 | 8.0 | |||
| 40 | 33 | 56 | 16.4 | 9.0 |
d1
b E
d2
Da a
d1
Тип C
| Da | E | d1 | d2 | d3 | a | b |
| 40 | 33 | 65 | 66.7 | — | 16.4 | 9.0 |
| 60 | 38 | — | 101.6 | — | 25.7 | 14.0 |
| d 3 | d2 | Da | Тип D | |
| a | ||||
| b |
E 60 38 — 101.6 177.8 25.7 14.0
