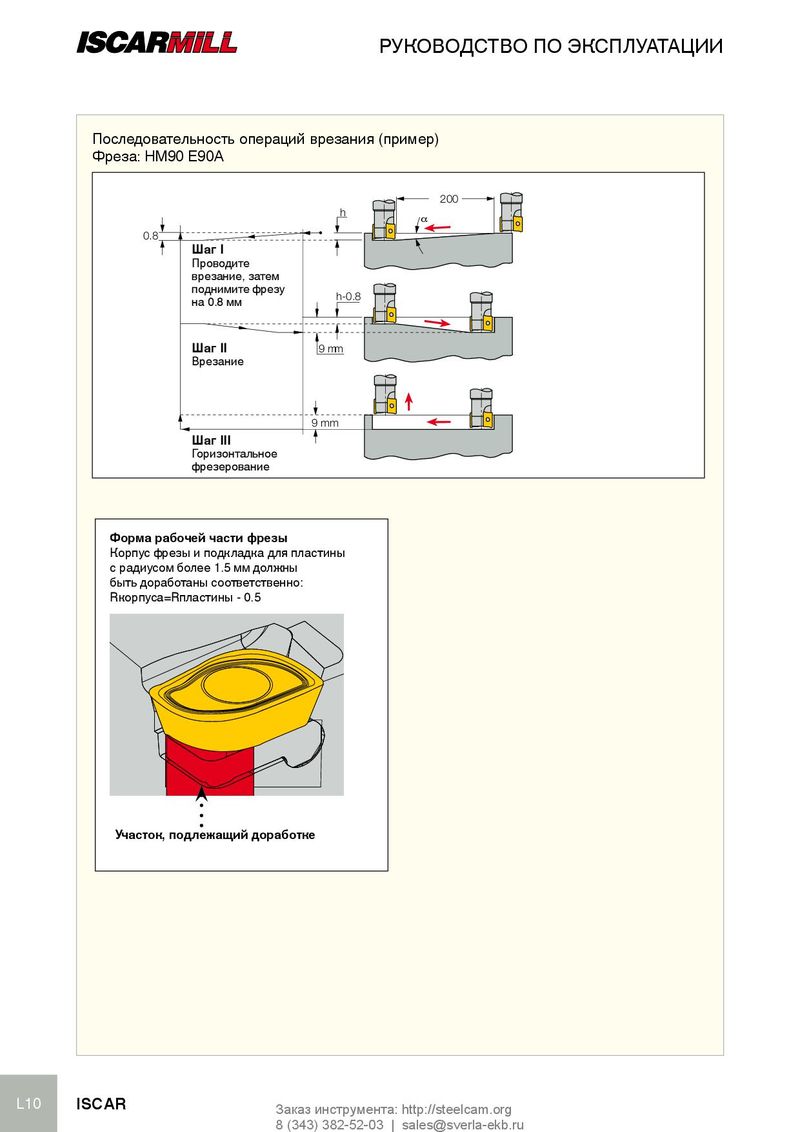

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Последовательность операций врезания (пример) Фреза: HM90 E90A 200 h α 0.8 Шаг I Проводите врезание, затем поднимите фрезу h-0.8 на 0.8 мм Шаг II 9 mm Врезание 9 mm Шаг III Горизонтальное фрезерование Форма рабочей части фрезы Корпус фрезы и подкладка для пластины с радиусом более 1.5 мм должны быть доработаны соответственно: Rкорпуса=Rпластины - 0.5 Участок, подлежащий доработке L10 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
