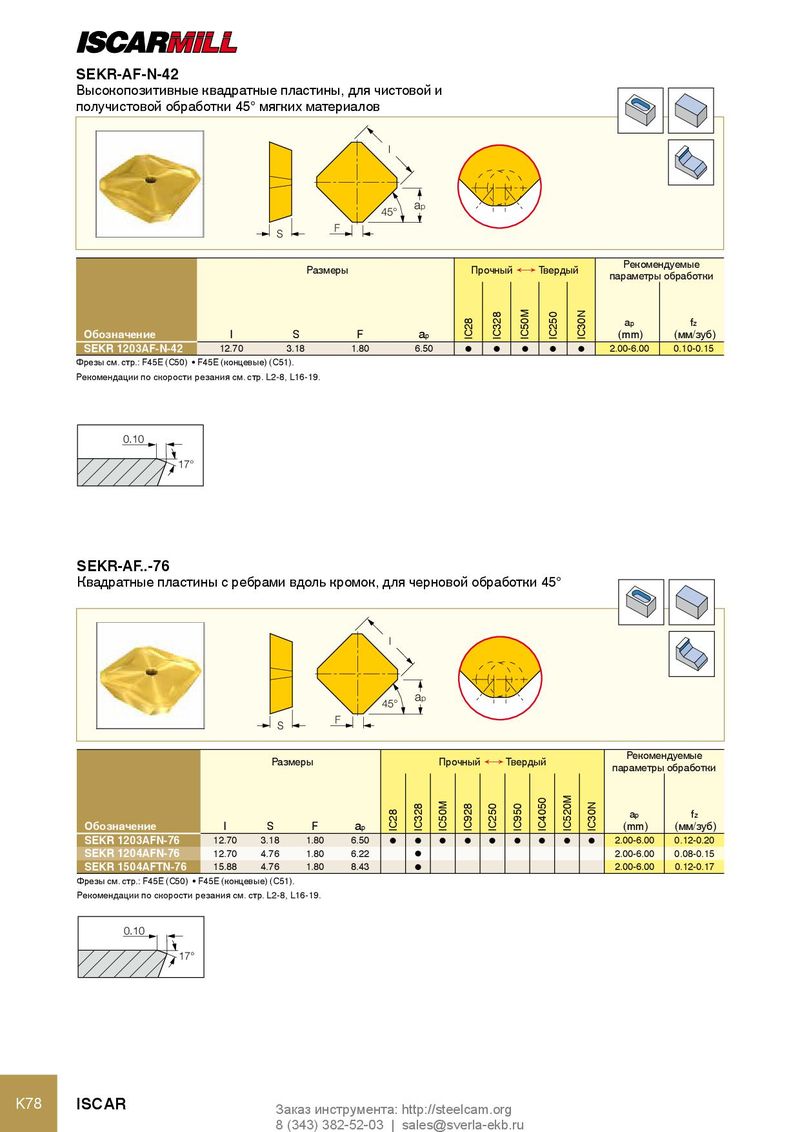

SEKR-AF-N-42
Высокопозитивные квадратные пластины, для чистовой и
получистовой обработки 45° мягких материалов
l
a
45° p S F Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap f z
| Обозначение | l | S | F | a p | (mm) | (мм/зуб) | |||||
| SEKR 1203AF-N-42 | 12.70 | 3.18 | 1.80 | 6.50 | l | l | l | l | l | 2.00-6.00 | 0.10-0.15 |
Фрезы см. стр.: F45E (C50) • F45E (концевые) (C51). Рекомендации по скорости резания см. стр. L2-8, L16-19.
0.10 17°
SEKR-AF..-76
Квадратные пластины с ребрами вдоль кромок, для черновой обработки 45°
l
ap
45° F S Рекомендуемые Размеры Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | l | S | F | a | (mm) | (мм/зуб) |
| p | ||||||
| SEKR 1203AFN-76 | 12.70 | 3.18 | 1.80 | 6.50 | 2.00-6.00 | 0.12-0.20 |
l l l l l l l l l
| SEKR 1204AFN-76 | 12.70 | 4.76 | 1.80 | 6.22 | l | 2.00-6.00 | 0.08-0.15 |
| SEKR 1504AFTN-76 | 15.88 | 4.76 | 1.80 | 8.43 | l | 2.00-6.00 | 0.12-0.17 |
Фрезы см. стр.: F45E (C50) • F45E (концевые) (C51). Рекомендации по скорости резания см. стр. L2-8, L16-19. 0.10 17°
