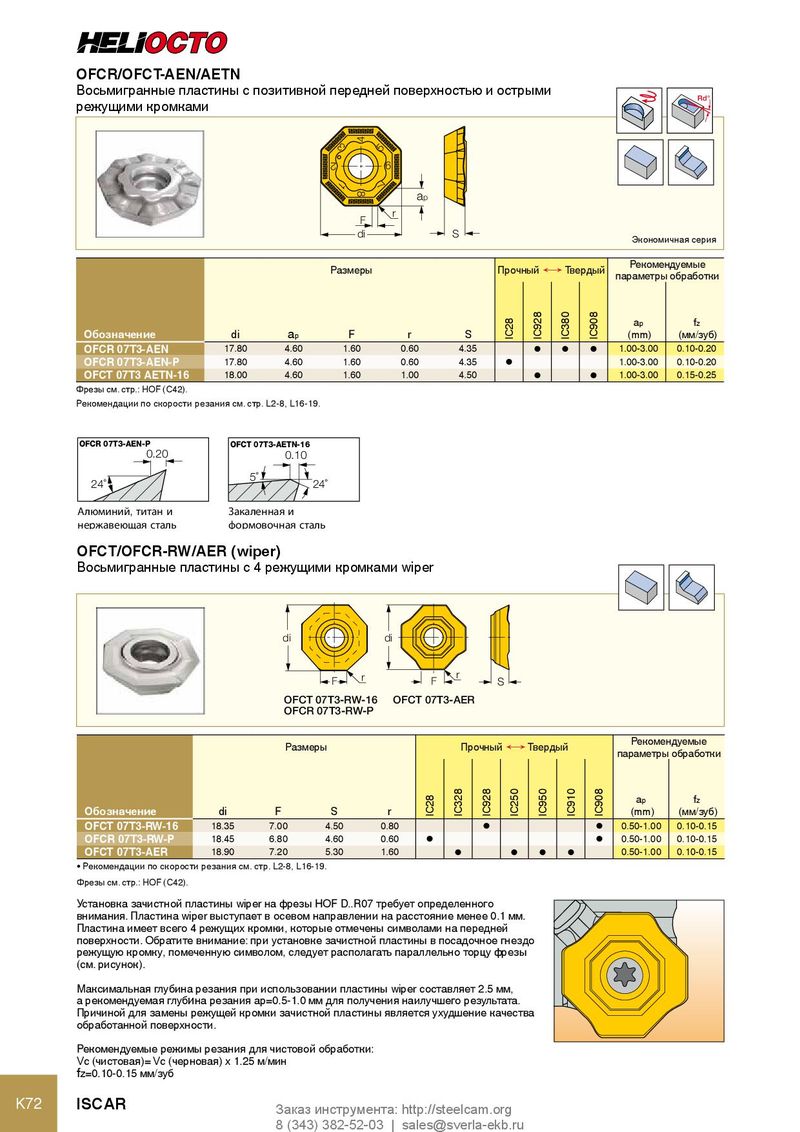

OFCR/OFCT-AEN/AETN
Восьмигранные пластины с позитивной передней поверхностью и острыми
режущими кромками Rd° 3 5 2 6 1 7
a
p r F di S Экономичная серия Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | di | a p | F | r | S | (mm) | (мм/зуб) | ||||
| OFCR 07T3-AEN | 17.80 | 4.60 | 1.60 | 0.60 | 4.35 | l | l | l | 1.00-3.00 | 0.10-0.20 | |
| OFCR 07T3-AEN-P | 17.80 | 4.60 | 1.60 | 0.60 | 4.35 | 1.00-3.00 | 0.10-0.20 | ||||
| l | |||||||||||
| OFCT 07T3 AETN-16 | 18.00 | 4.60 | 1.60 | 1.00 | 4.50 | l | l | 1.00-3.00 | 0.15-0.25 |
Фрезы см. стр.: HOF (C42). Рекомендации по скорости резания см. стр. L2-8, L16-19.
OFCR 07T3-AEN-P OFCT 07T3-AETN-16 0.20 0.10 5˚ 24˚ 24˚ Алюминий, титан и Закаленная и нержавеющая сталь формовочная сталь
OFCT/OFCR-RW/AER (wiper)
Восьмигранные пластины с 4 режущими кромками wiper
di di
r r
F F S
OFCT 07T3-RW-16 OFCT 07T3-AER OFCR 07T3-RW-P
| Разм | еры | Пр | очный | Ö | Тверд | ый | Рекоме параметры | ндуемые обработки | |||||
| Обозначение | di | F | S | r | IC28 | IC328 | IC928 | IC250 | IC950 | IC910 | IC908 | ap (mm) | fz (мм/зуб) |
| OFCT 07T3-RW-16 | 18.35 | 7.00 | 4.50 | 0.80 | l | l | 0.50-1.00 | 0.10-0.15 | |||||
| OFCR 07T3-RW-P | 18.45 | 6.80 | 4.60 | 0.60 | l | l | 0.50-1.00 | 0.10-0.15 | |||||
| OFCT 07T3-AER | 18.90 | 7.20 | 5.30 | 1.60 | l | l | l | l | 0.50-1.00 | 0.10-0.15 |
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: HOF (C42). Установка зачистной пластины wiper на фрезы HOF D..R07 требует определенного внимания. Пластина wiper выступает в осевом направлении на расстояние менее 0.1 мм. Пластина имеет всего 4 режущих кромки, которые отмечены символами на передней поверхности. Обратите внимание: при установке зачистной пластины в посадочное гнездо режущую кромку, помеченную символом, следует располагать параллельно торцу фрезы (см. рисунок). Максимальная глубина резания при использовании пластины wiper составляет 2.5 мм, а рекомендуемая глубина резания ap=0.5-1.0 мм для получения наилучшего результата. Причиной для замены режущей кромки зачистной пластины является ухудшение качества обработанной поверхности. Рекомендуемые режимы резания для чистовой обработки: Vc (чистовая)= Vc (черновая) x 1.25 м/мин
