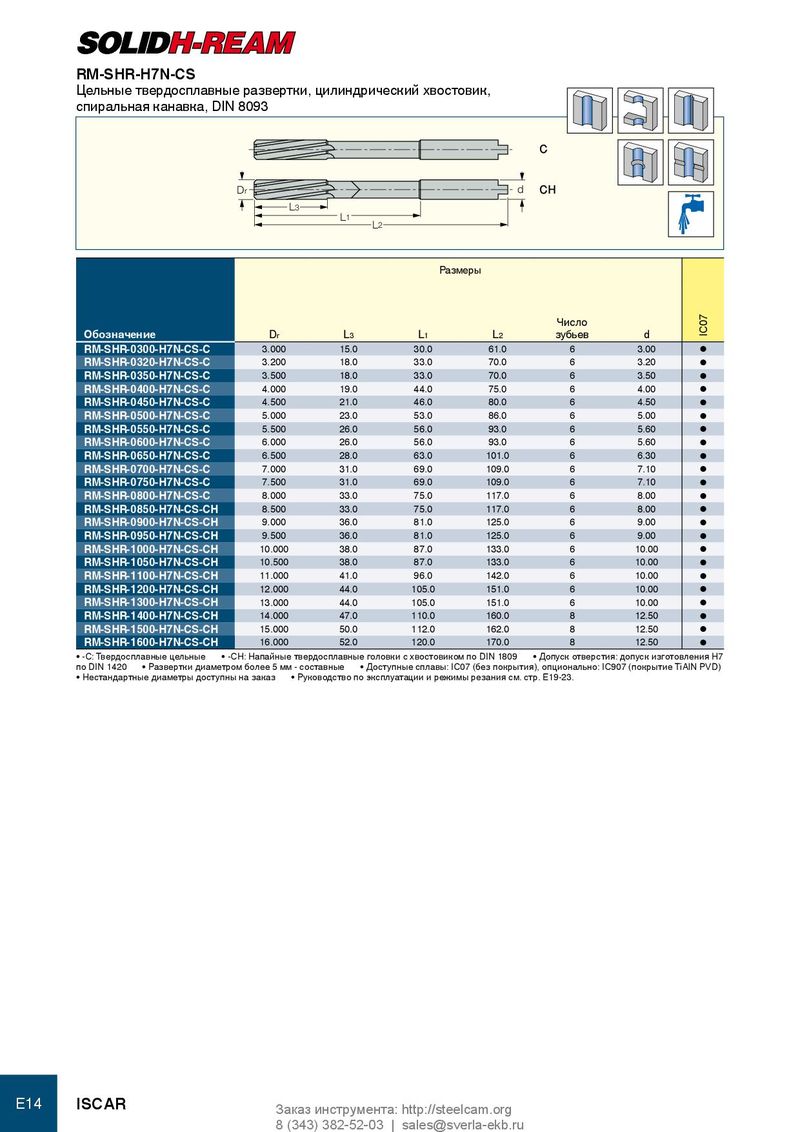

Каталог Iscar решения для глубокого сверления - страница 99

RM-SHR-H7N-CS Цельные твердосплавные развертки, цилиндрический хвостовик, спиральная канавка, DIN 8093 C Dr d CH L 3 L 1 L 2 Размеры Число Обозначение D r L 3 L 1 L 2 зубьев d IC07 RM-SHR-0300-H7N-CS-C 3.000 15.0 30.0 61.0 6 3.00 l RM-SHR-0320-H7N-CS-C 3.200 18.0 33.0 70.0 6 3.20 l RM-SHR-0350-H7N-CS-C 3.500 18.0 33.0 70.0 6 3.50 l RM-SHR-0400-H7N-CS-C 4.000 19.0 44.0 75.0 6 4.00 l RM-SHR-0450-H7N-CS-C 4.500 21.0 46.0 80.0 6 4.50 l RM-SHR-0500-H7N-CS-C 5.000 23.0 53.0 86.0 6 5.00 l RM-SHR-0550-H7N-CS-C 5.500 26.0 56.0 93.0 6 5.60 l RM-SHR-0600-H7N-CS-C 6.000 26.0 56.0 93.0 6 5.60 l RM-SHR-0650-H7N-CS-C 6.500 28.0 63.0 101.0 6 6.30 l RM-SHR-0700-H7N-CS-C 7.000 31.0 69.0 109.0 6 7.10 l RM-SHR-0750-H7N-CS-C 7.500 31.0 69.0 109.0 6 7.10 l RM-SHR-0800-H7N-CS-C 8.000 33.0 75.0 117.0 6 8.00 l RM-SHR-0850-H7N-CS-CH 8.500 33.0 75.0 117.0 6 8.00 l RM-SHR-0900-H7N-CS-CH 9.000 36.0 81.0 125.0 6 9.00 l RM-SHR-0950-H7N-CS-CH 9.500 36.0 81.0 125.0 6 9.00 l RM-SHR-1000-H7N-CS-CH 10.000 38.0 87.0 133.0 6 10.00 l RM-SHR-1050-H7N-CS-CH 10.500 38.0 87.0 133.0 6 10.00 l RM-SHR-1100-H7N-CS-CH 11.000 41.0 96.0 142.0 6 10.00 l RM-SHR-1200-H7N-CS-CH 12.000 44.0 105.0 151.0 6 10.00 l RM-SHR-1300-H7N-CS-CH 13.000 44.0 105.0 151.0 6 10.00 l RM-SHR-1400-H7N-CS-CH 14.000 47.0 110.0 160.0 8 12.50 l RM-SHR-1500-H7N-CS-CH 15.000 50.0 112.0 162.0 8 12.50 l RM-SHR-1600-H7N-CS-CH 16.000 52.0 120.0 170.0 8 12.50 l • -C: Твердосплавные цельные • -CH: Напайные твердосплавные головки с хвостовиком по DIN 1809 • Допуск отверстия: допуск изготовления H7 по DIN 1420 • Развертки диаметром более 5 мм - составные • Доступные сплавы: IC07 (без покрытия), опционально: IC907 (покрытие TiAlN PVD) • Нестандартные диаметры доступны на заказ • Руководство по эксплуатации и режимы резания см. стр. E19-23. E14 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
