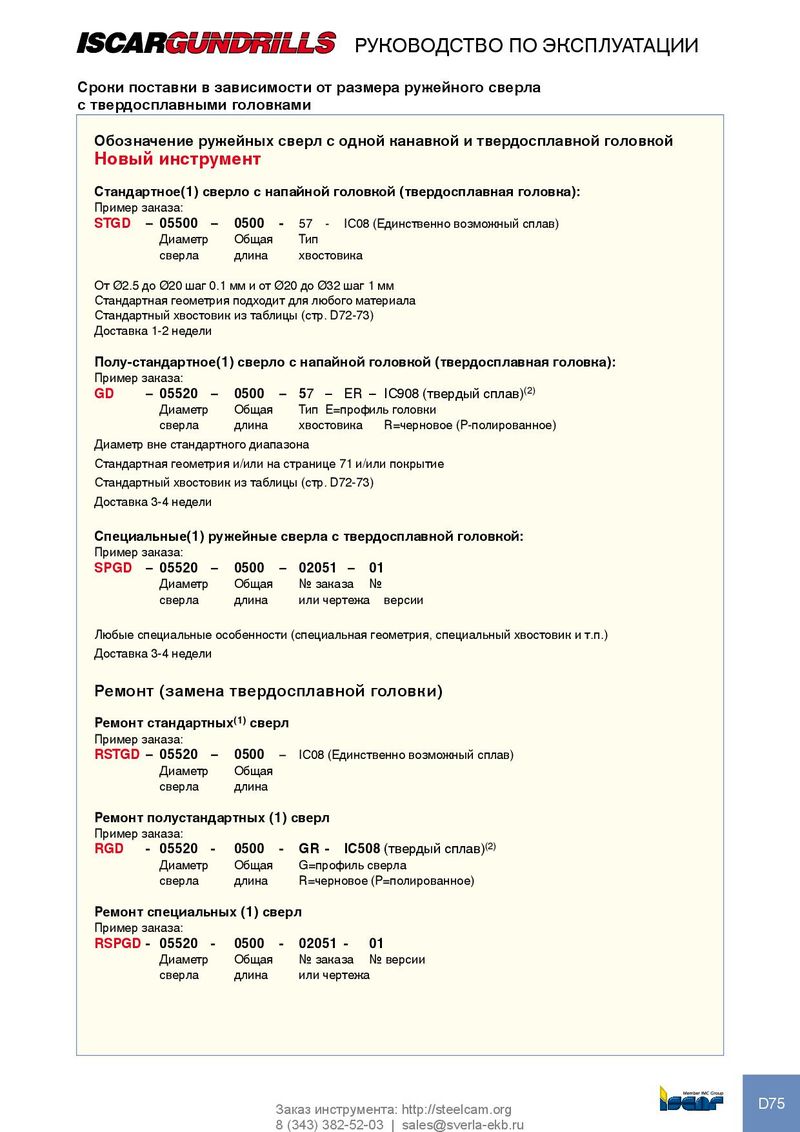

сроки поставки в зависимости от размера ружейного сверла
с твердосплавными головками
обозначение ружейных сверл с одной канавкой и твердосплавной головкой
новый инструмент
стандартное(1) сверло с напайной головкой (твердосплавная головка): Пример заказа: STGD – 05500 – 0500 - 57 - IC08 (Единственно возможный сплав) Диаметр Общая Тип сверла длина хвостовика От Ø2.5 до Ø20 шаг 0.1 мм и от Ø20 до Ø32 шаг 1 мм Стандартная геометрия подходит для любого материала Стандартный хвостовик из таблицы (стр. D72-73) Доставка 1-2 недели
полу-стандартное(1) сверло с напайной головкой (твердосплавная головка): Пример заказа:
| GD | – 05520 – 0500 – 57 – ER – | IC908 (твердый сплав)(2) | |
| Диаметр | Общая Тип E=профиль головки | ||
| сверла | длина хвостовика R=черновое (P-полированное) |
Диаметр вне стандартного диапазона Стандартная геометрия и/или на странице 71 и/или покрытие Стандартный хвостовик из таблицы (стр. D72-73) Доставка 3-4 недели
специальные(1) ружейные сверла с твердосплавной головкой: Пример заказа: SPGD – 05520 – 0500 – 02051 – 01
| Диаметр | Общая № заказа № |
| сверла | длина или чертежа версии |
Любые специальные особенности (специальная геометрия, специальный хвостовик и т.п.) Доставка 3-4 недели Ремонт (замена твердосплавной головки) Ремонт стандартных(1) сверл
Пример заказа: RSTGD – 05520 – 0500 – IC08 (Единственно возможный сплав)
| Диаметр | Общая | |
| сверла | длина | |
| Ремонт полустандартных (1) сверл | ||
| Пример заказа: | ||
| RGD - 05520 - 0500 - GR - IC508 (твердый сплав)(2) | ||
| Диаметр | Общая G=профиль сверла | |
| сверла | длина R=черновое (P=полированное) | |
| Ремонт специальных (1) сверл | ||
| Пример заказа: | ||
| RSPGD - 05520 - 0500 - 02051 - 01 | ||
| Диаметр | Общая № заказа № версии | |
| сверла | длина или чертежа |
