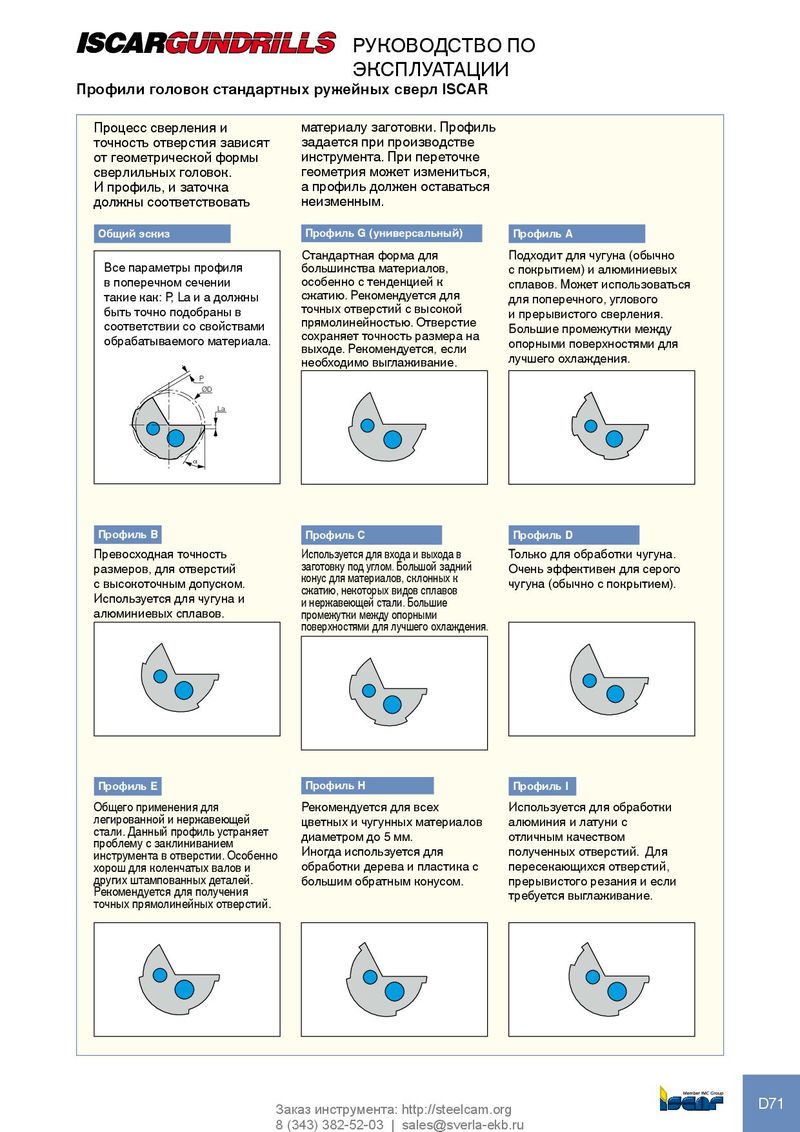

профили головок стандартных ружейных сверл ISCAR
| Процесс сверления и | материалу заготовки. Профиль | |
| точность отверстия зависят | задается при производстве | |
| от геометрической формы | инструмента. При переточке | |
| сверлильных головок. | геометрия может измениться, | |
| И профиль, и заточка | а профиль должен оставаться | |
| должны соответствовать | неизменным. | |
| общий эскиз | профиль G (универсальный) | профиль А |
| Стандартная форма для | Подходит для чугуна (обычно | |
| Все параметры профиля | большинства материалов, | с покрытием) и алюминиевых |
| в поперечном сечении | особенно с тенденцией к | сплавов. Может использоваться |
| такие как: P, La и a должны | сжатию. Рекомендуется для | для поперечного, углового |
| быть точно подобраны в | точных отверстий с высокой | и прерывистого сверления. |
| соответствии со свойствами | прямолинейностью. Отверстие | Большие промежутки между |
обрабатываемого материала. сохраняет точность размера на выходе. Рекомендуется, если опорными поверхностями для необходимо выглаживание. лучшего охлаждения. P
ØD La
α
| профиль B | профиль C | профиль D |
| Превосходная точность | Используется для входа и выхода в | Только для обработки чугуна. |
| размеров, для отверстий | заготовку под углом. Большой задний | Очень эффективен для серого |
| с высокоточным допуском. | конус для материалов, склонных к | чугуна (обычно с покрытием). |
сжатию, некоторых видов сплавов Используется для чугуна и и нержавеющей стали. Большие алюминиевых сплавов. промежутки между опорными поверхностями для лучшего охлаждения.
| профиль E | профиль H | профиль I |
| Общего применения для | Рекомендуется для всех | Используется для обработки |
| легированной и нержавеющей | цветных и чугунных материалов | алюминия и латуни с |
| стали. Данный профиль устраняет | диаметром до 5 мм. | отличным качеством |
| проблему с заклиниванием | ||
| инструмента в отверстии. Особенно | Иногда используется для | полученных отверстий. Для |
| хорош для коленчатых валов и | обработки дерева и пластика с | пересекающихся отверстий, |
| других штампованных деталей. | большим обратным конусом. | прерывистого резания и если |
Рекомендуется для получения требуется выглаживание. точных прямолинейных отверстий.
