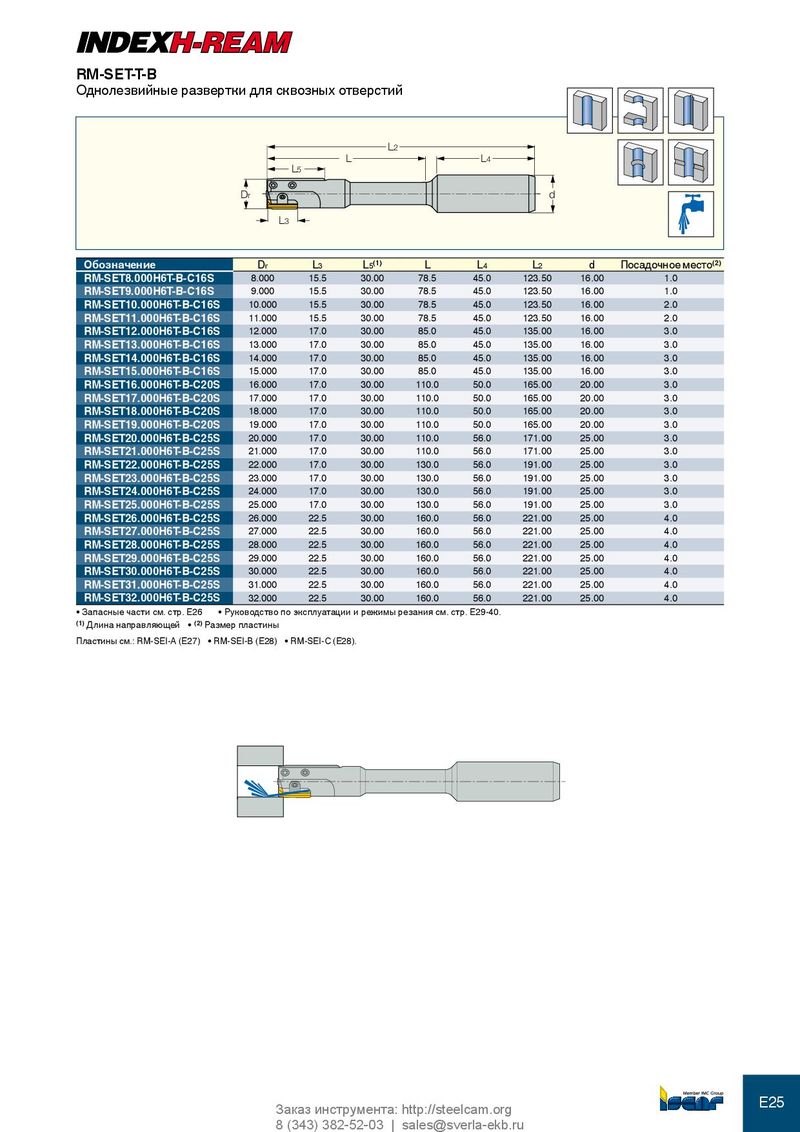

RM-SET-T-B
Однолезвийные развертки для сквозных отверстий
L5
Dr
L3
L2
L L4
d
| Обозначение | Dr | L3 | L5(1) | L | L4 | L2 | d | Посадочное место(2) |
| RM-SET8.000H6T-B-C16S | 8.000 | 15.5 | 30.00 | 78.5 | 45.0 | 123.50 | 16.00 | 1.0 |
| RM-SET9.000H6T-B-C16S | 9.000 | 15.5 | 30.00 | 78.5 | 45.0 | 123.50 | 16.00 | 1.0 |
| RM-SET10.000H6T-B-C16S | 10.000 | 15.5 | 30.00 | 78.5 | 45.0 | 123.50 | 16.00 | 2.0 |
| RM-SET11.000H6T-B-C16S | 11.000 | 15.5 | 30.00 | 78.5 | 45.0 | 123.50 | 16.00 | 2.0 |
| RM-SET12.000H6T-B-C16S | 12.000 | 17.0 | 30.00 | 85.0 | 45.0 | 135.00 | 16.00 | 3.0 |
| RM-SET13.000H6T-B-C16S | 13.000 | 17.0 | 30.00 | 85.0 | 45.0 | 135.00 | 16.00 | 3.0 |
| RM-SET14.000H6T-B-C16S | 14.000 | 17.0 | 30.00 | 85.0 | 45.0 | 135.00 | 16.00 | 3.0 |
| RM-SET15.000H6T-B-C16S | 15.000 | 17.0 | 30.00 | 85.0 | 45.0 | 135.00 | 16.00 | 3.0 |
| RM-SET16.000H6T-B-C20S | 16.000 | 17.0 | 30.00 | 110.0 | 50.0 | 165.00 | 20.00 | 3.0 |
| RM-SET17.000H6T-B-C20S | 17.000 | 17.0 | 30.00 | 110.0 | 50.0 | 165.00 | 20.00 | 3.0 |
| RM-SET18.000H6T-B-C20S | 18.000 | 17.0 | 30.00 | 110.0 | 50.0 | 165.00 | 20.00 | 3.0 |
| RM-SET19.000H6T-B-C20S | 19.000 | 17.0 | 30.00 | 110.0 | 50.0 | 165.00 | 20.00 | 3.0 |
| RM-SET20.000H6T-B-C25S | 20.000 | 17.0 | 30.00 | 110.0 | 56.0 | 171.00 | 25.00 | 3.0 |
| RM-SET21.000H6T-B-C25S | 21.000 | 17.0 | 30.00 | 110.0 | 56.0 | 171.00 | 25.00 | 3.0 |
| RM-SET22.000H6T-B-C25S | 22.000 | 17.0 | 30.00 | 130.0 | 56.0 | 191.00 | 25.00 | 3.0 |
| RM-SET23.000H6T-B-C25S | 23.000 | 17.0 | 30.00 | 130.0 | 56.0 | 191.00 | 25.00 | 3.0 |
| RM-SET24.000H6T-B-C25S | 24.000 | 17.0 | 30.00 | 130.0 | 56.0 | 191.00 | 25.00 | 3.0 |
| RM-SET25.000H6T-B-C25S | 25.000 | 17.0 | 30.00 | 130.0 | 56.0 | 191.00 | 25.00 | 3.0 |
| RM-SET26.000H6T-B-C25S | 26.000 | 22.5 | 30.00 | 160.0 | 56.0 | 221.00 | 25.00 | 4.0 |
| RM-SET27.000H6T-B-C25S | 27.000 | 22.5 | 30.00 | 160.0 | 56.0 | 221.00 | 25.00 | 4.0 |
| RM-SET28.000H6T-B-C25S | 28.000 | 22.5 | 30.00 | 160.0 | 56.0 | 221.00 | 25.00 | 4.0 |
| RM-SET29.000H6T-B-C25S | 29.000 | 22.5 | 30.00 | 160.0 | 56.0 | 221.00 | 25.00 | 4.0 |
| RM-SET30.000H6T-B-C25S | 30.000 | 22.5 | 30.00 | 160.0 | 56.0 | 221.00 | 25.00 | 4.0 |
| RM-SET31.000H6T-B-C25S | 31.000 | 22.5 | 30.00 | 160.0 | 56.0 | 221.00 | 25.00 | 4.0 |
| RM-SET32.000H6T-B-C25S | 32.000 | 22.5 | 30.00 | 160.0 | 56.0 | 221.00 | 25.00 | 4.0 |
- Запасные части см. стр. E26
- Руководство по эксплуатации и режимы резания см. стр. E29-40.
(1) Длина направляющей (2) Размер пластины Пластины см.: RM-SEI-A (E27) RM-SEI-B (E28) RM-SEI-C (E28).
