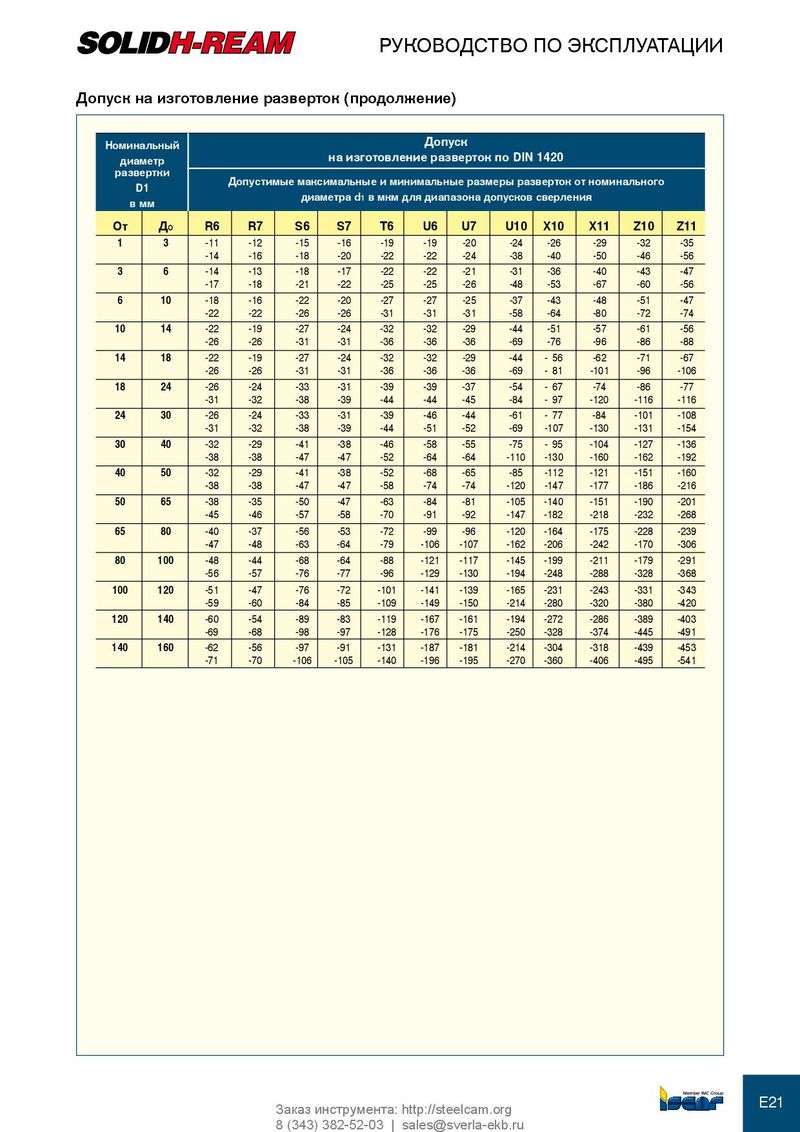

Допуск на изготовление разверток (продолжение)
| Номина диам разве D в м | льный етр ртки 1 м | Д | опустим | ые макс диа | имальн метра d1 на изг | ые и мин вмкмд отовле | имальн ля диап Доп ние раз | ые разм азона д уск верток | еры раз опусков по DIN | верток сверле 1420 | от номи ния | нального | |
| От | До | R6 | R7 | S6 | S7 | T6 | U6 | U7 | U10 | X10 | X11 | Z10 | Z11 |
| 1 | 3 | -11 | -12 | -15 | -16 | -19 | -19 | -20 | -24 | -26 | -29 | -32 | -35 |
| -14 | -16 | -18 | -20 | -22 | -22 | -24 | -38 | -40 | -50 | -46 | -56 | ||
| 3 | 6 | -14 | -13 | -18 | -17 | -22 | -22 | -21 | -31 | -36 | -40 | -43 | -47 |
| -17 | -18 | -21 | -22 | -25 | -25 | -26 | -48 | -53 | -67 | -60 | -56 | ||
| 6 | 10 | -18 | -16 | -22 | -20 | -27 | -27 | -25 | -37 | -43 | -48 | -51 | -47 |
| -22 | -22 | -26 | -26 | -31 | -31 | -31 | -58 | -64 | -80 | -72 | -74 | ||
| 10 | 14 | -22 -26 | -19 -26 | -27 -31 | -24 -31 | -32 -36 | -32 -36 | -29 -36 | -44 -69 | -51 -76 | -57 -96 | -61 -86 | -56 -88 |
| 14 | 18 | -22 | -19 | -27 | -24 | -32 | -32 | -29 | -44 | - 56 | -62 | -71 | -67 |
| -26 | -26 | -31 | -31 | -36 | -36 | -36 | -69 | - 81 | -101 | -96 | -106 | ||
| 18 | 24 | -26 | -24 | -33 | -31 | -39 | -39 | -37 | -54 | - 67 | -74 | -86 | -77 |
| -31 | -32 | -38 | -39 | -44 | -44 | -45 | -84 | - 97 | -120 | -116 | -116 | ||
| 24 | 30 | -26 | -24 | -33 | -31 | -39 | -46 | -44 | -61 | - 77 | -84 | -101 | -108 |
| -31 | -32 | -38 | -39 | -44 | -51 | -52 | -69 | -107 | -130 | -131 | -154 | ||
| 30 | 40 | -32 | -29 | -41 | -38 | -46 | -58 | -55 | -75 | - 95 | -104 | -127 | -136 |
| -38 | -38 | -47 | -47 | -52 | -64 | -64 | -110 | -130 | -160 | -162 | -192 | ||
| 40 | 50 | -32 | -29 | -41 | -38 | -52 | -68 | -65 | -85 | -112 | -121 | -151 | -160 |
| -38 | -38 | -47 | -47 | -58 | -74 | -74 | -120 | -147 | -177 | -186 | -216 | ||
| 50 | 65 | -38 | -35 | -50 | -47 | -63 | -84 | -81 | -105 | -140 | -151 | -190 | -201 |
| -45 | -46 | -57 | -58 | -70 | -91 | -92 | -147 | -182 | -218 | -232 | -268 | ||
| 65 | 80 | -40 | -37 | -56 | -53 | -72 | -99 | -96 | -120 | -164 | -175 | -228 | -239 |
| -47 | -48 | -63 | -64 | -79 | -106 | -107 | -162 | -206 | -242 | -170 | -306 | ||
| 80 | 100 | -48 | -44 | -68 | -64 | -88 | -121 | -117 | -145 | -199 | -211 | -179 | -291 |
| -56 | -57 | -76 | -77 | -96 | -129 | -130 | -194 | -248 | -288 | -328 | -368 | ||
| 100 | 120 | -51 | -47 | -76 | -72 | -101 | -141 | -139 | -165 | -231 | -243 | -331 | -343 |
| -59 | -60 | -84 | -85 | -109 | -149 | -150 | -214 | -280 | -320 | -380 | -420 | ||
| 120 | 140 | -60 | -54 | -89 | -83 | -119 | -167 | -161 | -194 | -272 | -286 | -389 | -403 |
| -69 | -68 | -98 | -97 | -128 | -176 | -175 | -250 | -328 | -374 | -445 | -491 | ||
| 140 | 160 | -62 | -56 | -97 | -91 | -131 | -187 | -181 | -214 | -304 | -318 | -439 | -453 |
| -71 | -70 | -106 | -105 | -140 | -196 | -195 | -270 | -360 | -406 | -495 | -541 |
