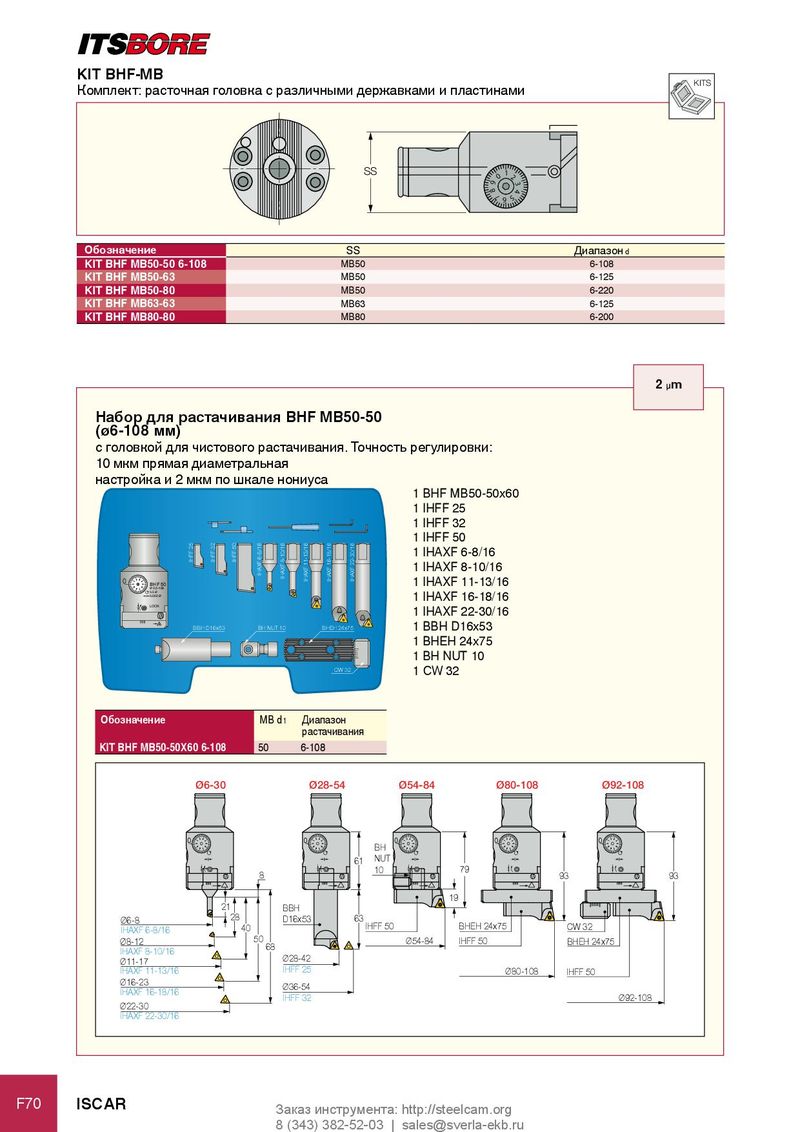

KIT BHF-MB

Комплект: расточная головка с различными державками и пластинами KITS

SS

0 1 2 9 3

7 6 5

обозначениеSSДиапазон d
KIT BHF MB50-50 6-108MB506-108
KIT BHF MB50-63MB506-125
KIT BHF MB50-80MB506-220
KIT BHF MB63-63MB636-125
KIT BHF MB80-80MB806-200

2 μm

набор для растачивания BHF MB50-50

(ø6-108 мм)

с головкой для чистового растачивания. Точность регулировки:

10 мкм прямая диаметральная

настройка и 2 мкм по шкале нониуса

1 BHF MB50-50x60

1 IHFF 25

1 IHFF 32

1 IHFF 50

1 IHAXF 6-8/16

1 IHAXF 8-10/16

1 IHAXF 11-13/16

BHF 50 Ø 2.5-108 1 IHAXF 16-18/16 0.5 Ø 0.002 Ø LOCK 1 IHAXF 22-30/16

1 BBH D16x53

BBH D16x53 BH NUT 10 BHEH 24x75

1 BHEH 24x75 1 BH NUT 10 1 CW 32 CW 32

обозначениеMB d1Диапазон
растачивания
KIT BHF MB50-50X60 6-108506-108

Ø6-30 Ø28-54 Ø54-84 Ø80-108 Ø92-108

BHF 50BHF 50BHF 50BHF 50BHF 50
Ø 2.5-108Ø 2.5-108BHØ 2.5-108Ø 2.5-108Ø 2.5-108
0.1 Ø0.1 ØNUT0.1 Ø0.1 Ø0.1 Ø
0.002 Ø0.002 Ø610.002 Ø0.002 Ø0.002 Ø
LOCKLOCK10LOCK79LOCKLOCK
89393
19
21BBH
Ø6-828D16x5363
IHAXF 6-8/1640IHFF 50BHEH 24x75CW 32
Ø8-1250Ø54-84 IHFF 50BHEH 24x75
IHAXF 8-10/1668
Ø11-17Ø28-42
IHAXF 11-13/16IHFF 25Ø80-108 IHFF 50

Ø16-23 Ø36-54 IHAXF 16-18/16 IHFF 32 Ø92-108 Ø22-30

IHAXF 22-30/16
