Каталог Iscar расточные системы - страница 65

10 μm G2.5

2 μm 12,000 об/мин

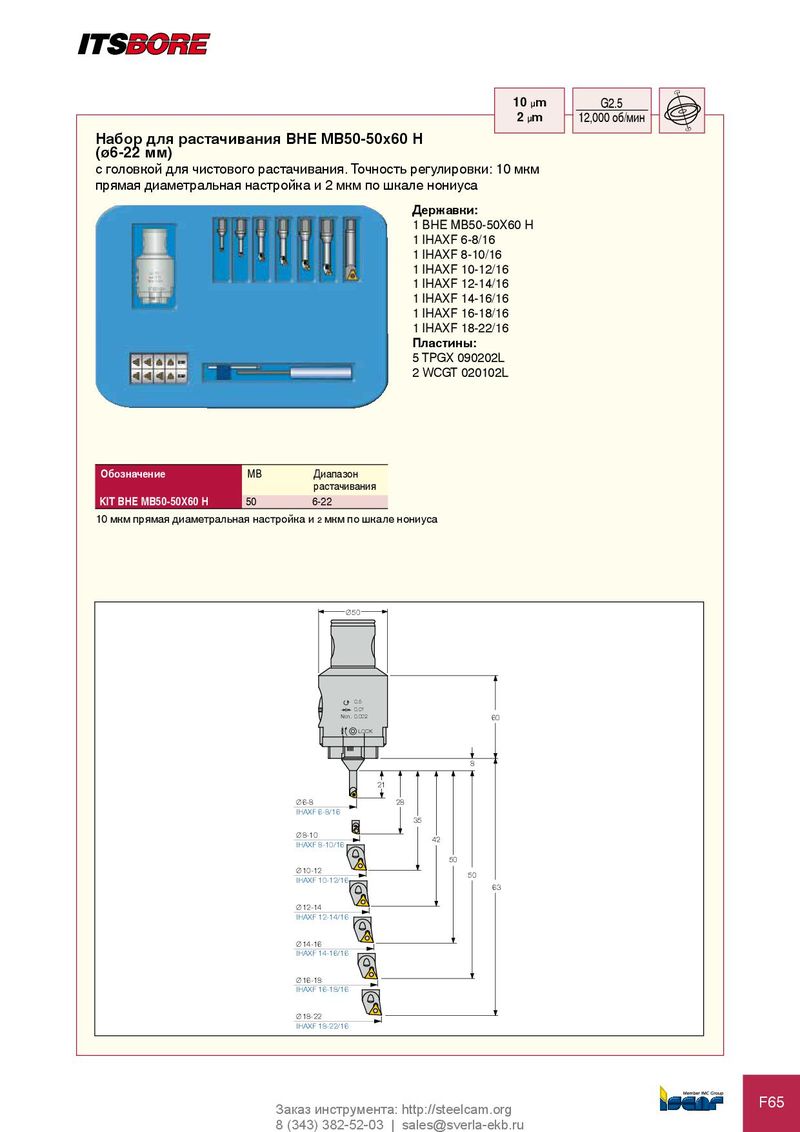

набор для растачивания BHE MB50-50x60 H

(ø6-22 мм)

с головкой для чистового растачивания. Точность регулировки: 10 мкм

прямая диаметральная настройка и 2 мкм по шкале нониуса

державки: 1 BHE MB50-50X60 H 1 IHAXF 6-8/16 1 IHAXF 8-10/16 1 IHAXF 10-12/16 1 IHAXF 12-14/16 1 IHAXF 14-16/16 1 IHAXF 16-18/16 1 IHAXF 18-22/16

Пластины: 5 TPGX 090202L 2 WCGT 020102L

10 мкм прямая диаметральная настройка и 2 мкм по шкале нониуса

Ø50

0.5 0.01 Non. 0.002 60 LOCK

8 21 Ø6-8 28 IHAXF 6-8/16 35 Ø8-10 42 IHAXF 8-10/16 50 Ø10-12 50 IHAXF 10-12/16 63 Ø12-14 IHAXF 12-14/16

Ø14-16 IHAXF 14-16/16

Ø16-18 IHAXF 16-18/16

Ø18-22 IHAXF 18-22/16
