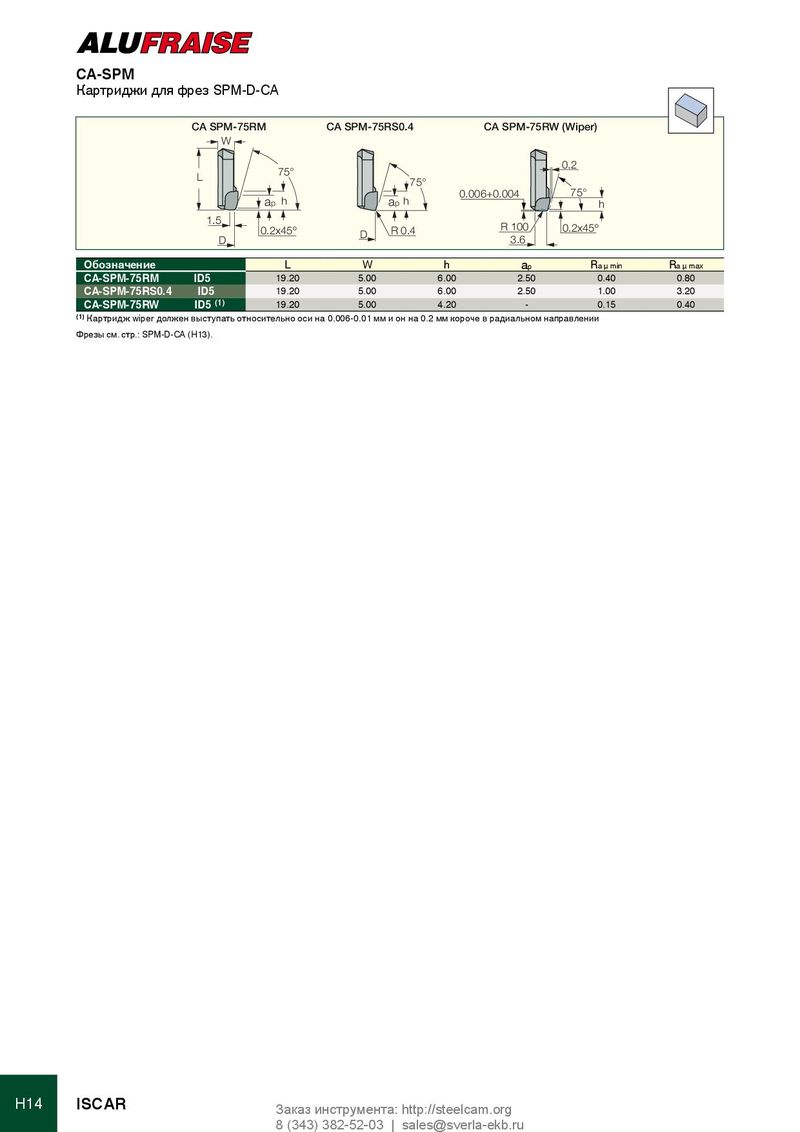

CA-SPM
Картриджи для фрез SPM-D-CA
| W CA SPM-7 | 5RM | CA SPM-75 | RS0.4 | CA SPM-7 | 5R | W (Wiper) | |||
| L | 75° | 75° | 0.0 | 06+0.004 | 0.2 75° | ||||
| h ap | h ap | h | |||||||
| 1.5 | 0.2x45º | D | R 0.4 | R 100 | 0.2x45º | ||||
| D | 3.6 | ||||||||
| Обозначение | L | W | h | ap | Raµmin | Raµmax | |||
| CA-SPM-75RM | ID5 | 19.20 | 5.00 | 6.00 | 2.50 | 0.40 | 0.80 | ||
| CA-SPM-75RS0.4 | ID5 | 19.20 | 5.00 | 6.00 | 2.50 | 1.00 | 3.20 | ||
| CA-SPM-75RW | ID5(1) | 19.20 | 5.00 | 4.20 | - | 0.15 | 0.40 |
(1) Картридж wiper должен выступать относительно оси на 0.006-0.01 мм и он на 0.2 мм короче в радиальном направлении Фрезы см. стр.: SPM-D-CA (H13).
