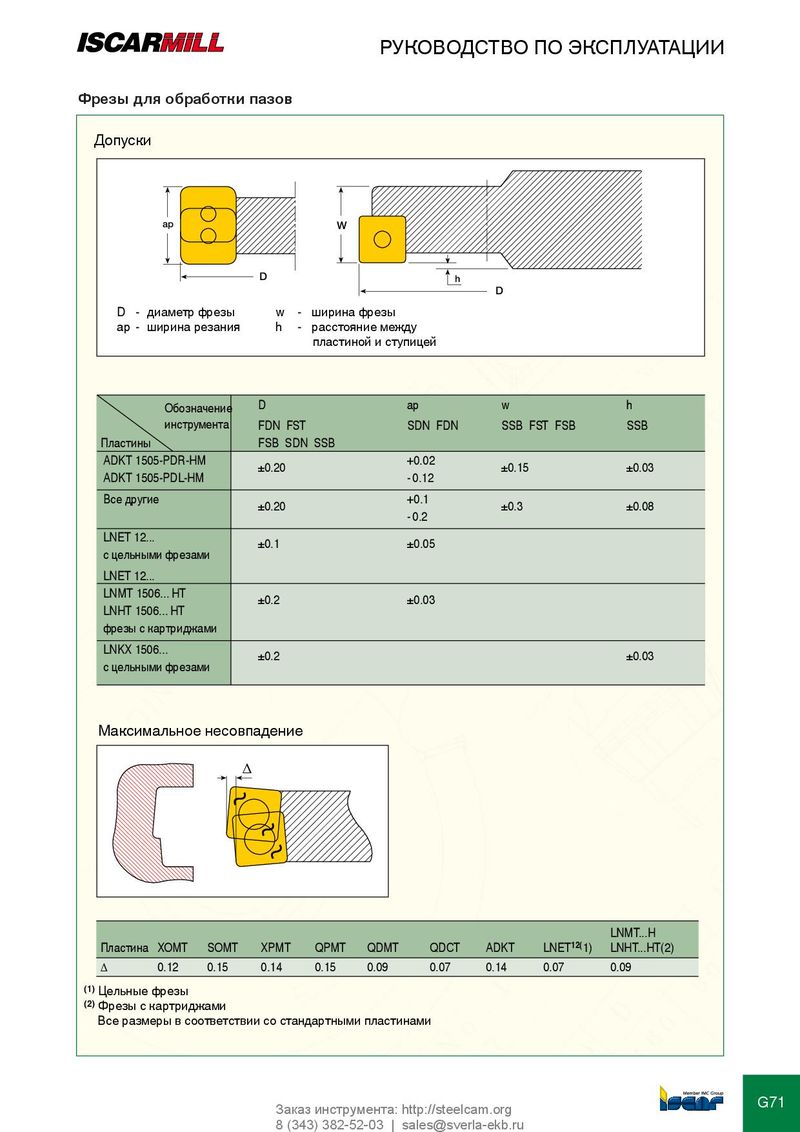

Допуски
ap W
D h D D - диаметр фрезы w - ширина фрезы ap - ширина резания h - расстояние между пластиной и ступицей
| Обозначение D | ap | w | h | ||
| инструмента | FDN FST | SDN FDN | SSB FST FSB | SSB | |
| Пластины | FSB SDN SSB | ||||
| Разборка ADKT 1505-PDR-HM | ±0.20 | +0.02 | ±0.15 | ±0.03 | |
| ADKT 1505-PDL-HM | -0.12 | ||||
| Все другие | ±0.20 | +0.1 | ±0.3 | ±0.08 | |
| -0.2 | |||||
| LNET 12... | ±0.1 | ±0.05 |
- цельными фрезами
LNET 12...
| LNMT 1506... HT | ±0.2 | ±0.03 | |
| LNHT 1506... HT | |||
| фрезы с картриджами | |||
| LNKX 1506... | ±0.2 | ±0.03 |
- цельными фрезами
Максимальное несовпадение
Δ
LNMT...H
Пластина XOMT SOMT XPMT QPMT QDMT QDCT ADKT LNET12(1) LNHT...HT(2)
∆ 0.12 0.15 0.14 0.15 0.09 0.07 0.14 0.07 0.09 (1) Цельные фрезы (2) Фрезы картриджами Все размеры в соответствии со стандартными пластинами
