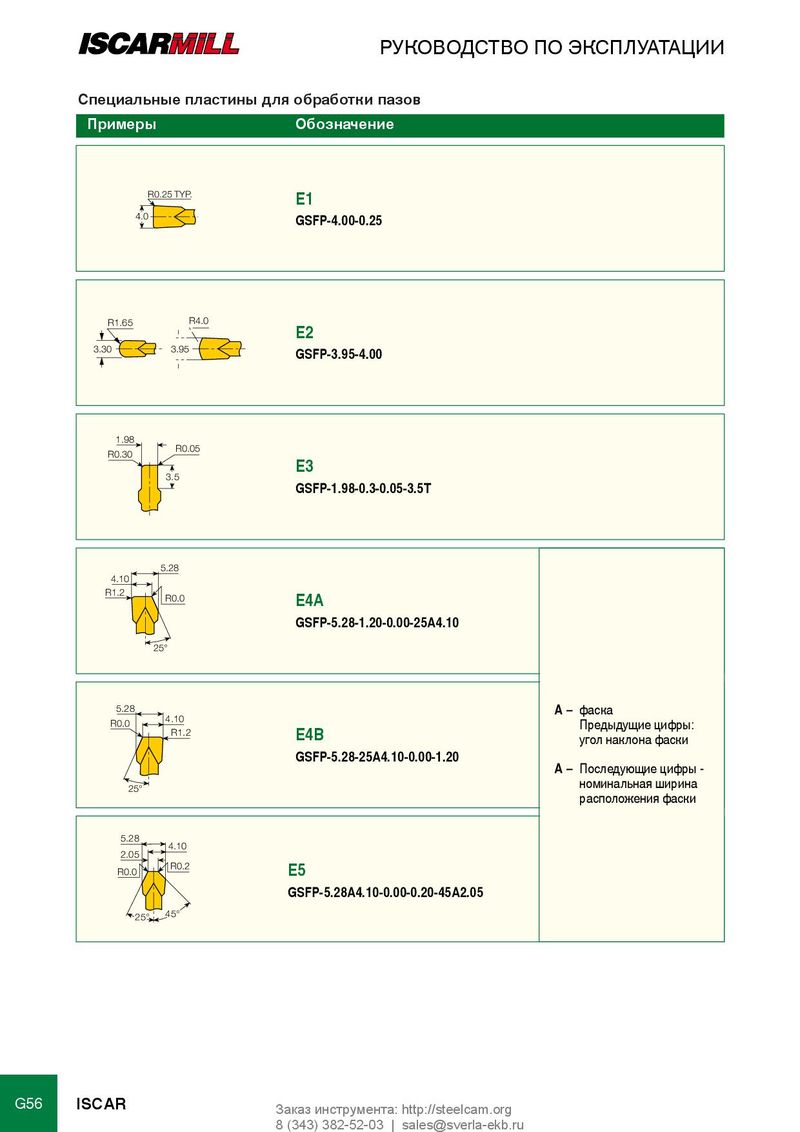

Каталог Iscar полирующие фрезы - страница 138

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Специальные пластины для обработки пазов
Примеры Обозначение

R0.25 TYP.
E1
4.0
GSFP-4.00-0.25


R1.65 R4.0
E2
3.30 3.95
GSFP-3.95-4.00


1.98
R0.05
R0.30
3.5
E3
GSFP-1.98-0.3-0.05-3.5T


5.28
4.10
R1.2
R0.0 E4A
GSFP-5.28-1.20-0.00-25A4.10
25°


5.28 A – фаска
4.10
R0.0 Предыдущие цифры:
R1.2 E4B угол наклона фаски
GSFP-5.28-25A4.10-0.00-1.20
A – Последующие цифры -
25° номинальная ширина
расположения фаски
5.28
4.10
2.05
R0.0
R0.2
E5
GSFP-5.28A4.10-0.00-0.20-45A2.05
25° 45°
