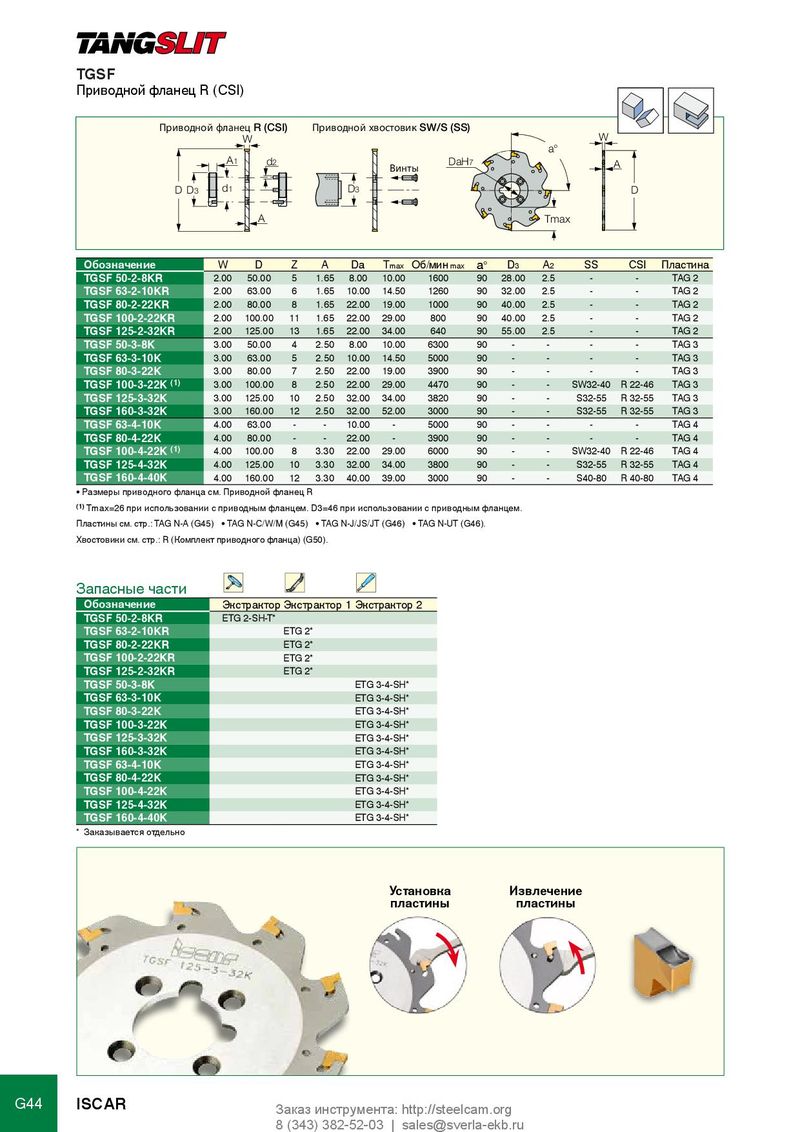

TGSF
Приводной фланец R (CSI)
| D3 D Приводн | A1 d1 ой флан | d2 W A ецR (CSI | ) | Приво | D3 дной х | Винты востовик | DaH SW/S (SS) | 7 | a° Tmax | W | D A | ||
| Обозначение | W | D | Z | A | Da | Tmax О | б/минmax | a° | D3 | A2 | SS | CSI | Пластина |
| TGSF 50-2-8KR | 2.00 | 50.00 | 5 | 1.65 | 8.00 | 10.00 | 1600 | 90 | 28.00 | 2.5 | - | - | TAG 2 |
| TGSF 63-2-10KR | 2.00 | 63.00 | 6 | 1.65 | 10.00 | 14.50 | 1260 | 90 | 32.00 | 2.5 | - | - | TAG 2 |
| TGSF 80-2-22KR | 2.00 | 80.00 | 8 | 1.65 | 22.00 | 19.00 | 1000 | 90 | 40.00 | 2.5 | - | - | TAG 2 |
| TGSF 100-2-22KR | 2.00 | 100.00 | 11 | 1.65 | 22.00 | 29.00 | 800 | 90 | 40.00 | 2.5 | - | - | TAG 2 |
| TGSF 125-2-32KR | 2.00 | 125.00 | 13 | 1.65 | 22.00 | 34.00 | 640 | 90 | 55.00 | 2.5 | - | - | TAG 2 |
| TGSF 50-3-8K | 3.00 | 50.00 | 4 | 2.50 | 8.00 | 10.00 | 6300 | 90 | - | - | - | - | TAG 3 |
| TGSF 63-3-10K | 3.00 | 63.00 | 5 | 2.50 | 10.00 | 14.50 | 5000 | 90 | - | - | - | - | TAG 3 |
| TGSF 80-3-22K | 3.00 | 80.00 | 7 | 2.50 | 22.00 | 19.00 | 3900 | 90 | - | - | - | - | TAG 3 |
| TGSF 100-3-22K(1) | 3.00 | 100.00 | 8 | 2.50 | 22.00 | 29.00 | 4470 | 90 | - | - | SW32-40 | R 22-46 | TAG 3 |
| TGSF 125-3-32K | 3.00 | 125.00 | 10 | 2.50 | 32.00 | 34.00 | 3820 | 90 | - | - | S32-55 | R 32-55 | TAG 3 |
| TGSF 160-3-32K | 3.00 | 160.00 | 12 | 2.50 | 32.00 | 52.00 | 3000 | 90 | - | - | S32-55 | R 32-55 | TAG 3 |
| TGSF 63-4-10K | 4.00 | 63.00 | - | - | 10.00 | - | 5000 | 90 | - | - | - | - | TAG 4 |
| TGSF 80-4-22K | 4.00 | 80.00 | - | - | 22.00 | - | 3900 | 90 | - | - | - | - | TAG 4 |
| TGSF 100-4-22K(1) | 4.00 | 100.00 | 8 | 3.30 | 22.00 | 29.00 | 6000 | 90 | - | - | SW32-40 | R 22-46 | TAG 4 |
| TGSF 125-4-32K | 4.00 | 125.00 | 10 | 3.30 | 32.00 | 34.00 | 3800 | 90 | - | - | S32-55 | R 32-55 | TAG 4 |
| TGSF 160-4-40K | 4.00 | 160.00 | 12 | 3.30 | 40.00 | 39.00 | 3000 | 90 | - | - | S40-80 | R 40-80 | TAG 4 |
- Размеры приводного фланца см. Приводной фланец R
(1) Tmax=26 при использовании с приводным фланцем. D3=46 при использовании с приводным фланцем. Пластины см. стр.: TAG N-A (G45) TAG N-C/W/M (G45) TAG N-J/JS/JT (G46) TAG N-UT (G46). Хвостовики см. стр.: R (Комплект приводного фланца) (G50).
Запасные части
| Обозначение | Экстрактор | Экстрактор1 Экстрактор2 |
| TGSF 50-2-8KR | ETG 2-SH-T | |
| TGSF 63-2-10KR | ETG 2 | |
| TGSF 80-2-22KR | ETG 2 | |
| TGSF 100-2-22KR | ETG 2 | |
| TGSF 125-2-32KR | ETG 2 | |
| TGSF 50-3-8K | ETG 3-4-SH | |
| TGSF 63-3-10K | ETG 3-4-SH | |
| TGSF 80-3-22K | ETG 3-4-SH | |
| TGSF 100-3-22K | ETG 3-4-SH | |
| TGSF 125-3-32K | ETG 3-4-SH | |
| TGSF 160-3-32K | ETG 3-4-SH | |
| TGSF 63-4-10K | ETG 3-4-SH | |
| TGSF 80-4-22K | ETG 3-4-SH | |
| TGSF 100-4-22K | ETG 3-4-SH | |
| TGSF 125-4-32K | ETG 3-4-SH | |
| TGSF 160-4-40K | ETG 3-4-SH |
* Заказывается отдельно
