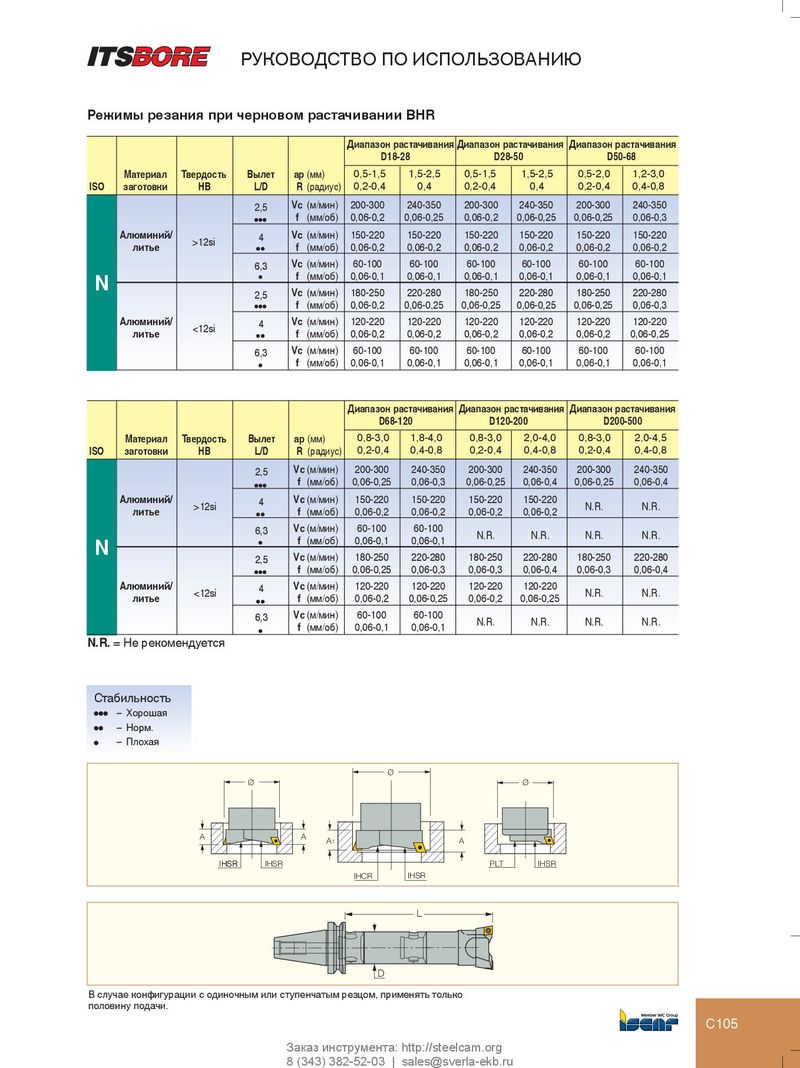

Режимы резания при черновом растачивании BHR
| Диапазон | растачивания | Диапазон р | астачивания | Диапазон р | астачивания | ||||
| D18 | -28 | D28 | -50 | D50 | -68 | ||||
| Материал ISO заготовки | Твердость HB | Вылет L/D | ap(мм) R(радиус) | 0,5-1,5 0,2-0,4 | 1,5-2,5 0,4 | 0,5-1,5 0,2-0,4 | 1,5-2,5 0,4 | 0,5-2,0 0,2-0,4 | 1,2-3,0 0,4-0,8 |
| 25 | Vc(м/мин) | 200-300 | 240-350 | 200-300 | 240-350 | 200-300 | 240-350 | ||
| , ••• | f(мм/об) | 0,06-0,2 | 0,06-0,25 | 0,06-0,2 | 0,06-0,25 | 0,06-0,25 | 0,06-0,3 | ||
| Алюминий/ литье | >12si | 4 •• | Vc(м/мин) f(мм/об) | 150-220 0,06-0,2 | 150-220 0,06-0,2 | 150-220 0,06-0,2 | 150-220 0,06-0,2 | 150-220 0,06-0,2 | 150-220 0,06-0,2 |
| 6,3 | Vc(м/мин) | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | ||
| N | • | f(мм/об) | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | |
| 25 | Vc(м/мин) | 180-250 | 220-280 | 180-250 | 220-280 | 180-250 | 220-280 | ||
| , ••• | f(мм/об) | 0,06-0,2 | 0,06-0,25 | 0,06-0,25 | 0,06-0,25 | 0,06-0,25 | 0,06-0,3 | ||
| Алюминий/ | 4 | Vc(м/мин) | 120-220 | 120-220 | 120-220 | 120-220 | 120-220 | 120-220 | |
| литье | •• | f(мм/об) | 0,06-0,2 | 0,06-0,2 | 0,06-0,2 | 0,06-0,2 | 0,06-0,2 | 0,06-0,25 | |
| 6,3 | Vc(м/мин) | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | ||
| • | f(мм/об) | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 | 0,06-0,1 |
| Диапазон р | астачивания | Диапазон ра | стачивания | Диапазон р | астачивания | |||||
| D68- | 120 | D120- | 200 | D20 | 0-500 | |||||
| ISO | Материал заготовки | Твердость HB | Вылет L/D | ap(мм) R(радиус) | 0,8-3,0 0,2-0,4 | 1,8-4,0 0,4-0,8 | 0,8-3,0 0,2-0,4 | 2,0-4,0 0,4-0,8 | 0,8-3,0 0,2-0,4 | 2,0-4,5 0,4-0,8 |
| 2,5 ••• | Vc(м/мин) f(мм/об) | 200-300 0,06-0,25 | 240-350 0,06-0,3 | 200-300 0,06-0,25 | 240-350 0,06-0,4 | 200-300 0,06-0,25 | 240-350 0,06-0,4 | |||
| Алюминий/ литье | >12si | 4 •• | Vc(м/мин) f(мм/об) | 150-220 0,06-0,2 | 150-220 0,06-0,2 | 150-220 0,06-0,2 | 150-220 0,06-0,2 | N.R. | N.R. | |
| N | 6,3 • | Vc(м/мин) f(мм/об) | 60-100 0,06-0,1 | 60-100 0,06-0,1 | N.R. | N.R. | N.R. | N.R. | ||
| 2,5 | Vc(м/мин) | 180-250 | 220-280 | 180-250 | 220-280 | 180-250 | 220-280 | |||
| ••• | f(мм/об) | 0,06-0,25 | 0,06-0,3 | 0,06-0,3 | 0,06-0,4 | 0,06-0,3 | 0,06-0,4 | |||
| Алюминий/ литье | 4 •• | Vc(м/мин) f(мм/об) | 120-220 0,06-0,2 | 120-220 0,06-0,25 | 120-220 0,06-0,2 | 120-220 0,06-0,25 | N.R. | N.R. | ||
| 6,3 • | Vc(м/мин) f(мм/об) | 60-100 0,06-0,1 | 60-100 0,06-0,1 | N.R. | N.R. | N.R. | N.R. |
N.R. = Не рекомендуется
Стабильность
– Хорошая lll – Норм. ll – Плохая l
Ø Ø Ø
A A A1 A
IHSRIHSR IHSR PLT IHSR
IHCR IHSR
L
