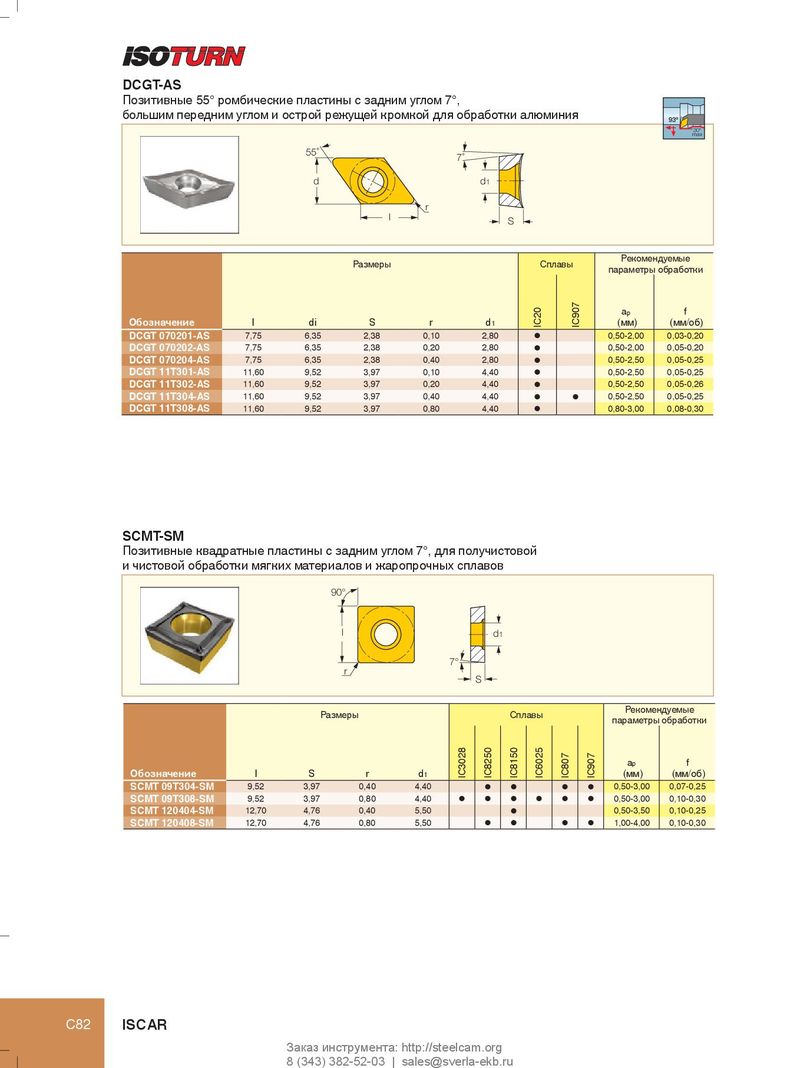

Каталог Iscar крепление инструмента - страница 293

DCGT-AS Позитивные 55° ромбические пластины с задним углом 7°, большим передним углом и острой режущей кромкой для обработки алюминия 93º 30º max 55˚ 7˚ d d 1 r l S Рекомендуемые Размеры Сплавы параметры обработки a p f Обозначение l di S r d 1 IC20 IC907 (мм) (мм/об) DCGT 070201-AS 7,75 6,35 2,38 0,10 2,80 l 0,50-2,00 0,03-0,20 DCGT 070202-AS 7,75 6,35 2,38 0,20 2,80 l 0,50-2,00 0,05-0,20 DCGT 070204-AS 7,75 6,35 2,38 0,40 2,80 l 0,50-2,50 0,05-0,25 DCGT 11T301-AS 11,60 9,52 3,97 0,10 4,40 l 0,50-2,50 0,05-0,25 DCGT 11T302-AS 11,60 9,52 3,97 0,20 4,40 l 0,50-2,50 0,05-0,26 DCGT 11T304-AS 11,60 9,52 3,97 0,40 4,40 l l 0,50-2,50 0,05-0,25 DCGT 11T308-AS 11,60 9,52 3,97 0,80 4,40 l 0,80-3,00 0,08-0,30 SCMT-SM Позитивные квадратные пластины с задним углом 7°, для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов 90° l d 1 7° r S Рекомендуемые Размеры Сплавы параметры обработки a p f Обозначение l S r d 1 IC3028 IC8250 IC8150 IC6025 IC807 IC907 (мм) (мм/об) SCMT 09T304-SM 9,52 3,97 0,40 4,40 l l l l 0,50-3,00 0,07-0,25 SCMT 09T308-SM 9,52 3,97 0,80 4,40 l l l l l l 0,50-3,00 0,10-0,30 SCMT 120404-SM 12,70 4,76 0,40 5,50 l 0,50-3,50 0,10-0,25 SCMT 120408-SM 12,70 4,76 0,80 5,50 l l l l 1,00-4,00 0,10-0,30 C82 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
