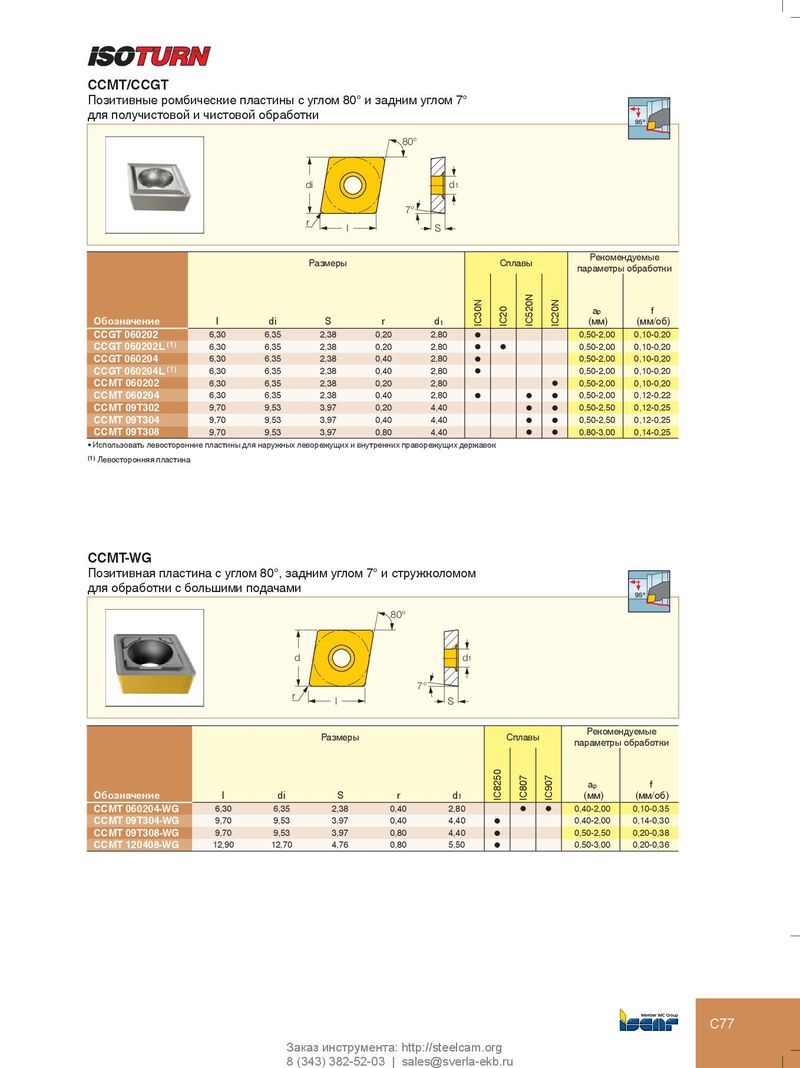

CCMT/CCGT
Позитивные ромбические пластины с углом 80° и задним углом 7°
для получистовой и чистовой обработки 95º

80°

di d1
7°
r
l S
Рекомендуемые
Размеры Сплавы
параметры обработки


IC520N
IC30N


IC20N
ap f


IC20
Обозначение l di S r d1 (мм) (мм/об)
CCGT 060202 6,30 6,35 2,38 0,20 2,80 l 0,50-2,00 0,10-0,20
CCGT 060202L (1) 6,30 6,35 2,38 0,20 2,80 l l 0,50-2,00 0,10-0,20
CCGT 060204 6,30 6,35 2,38 0,40 2,80 l 0,50-2,00 0,10-0,20
CCGT 060204L (1) 6,30 6,35 2,38 0,40 2,80 l 0,50-2,00 0,10-0,20
CCMT 060202 6,30 6,35 2,38 0,20 2,80 l 0,50-2,00 0,10-0,20
CCMT 060204 6,30 6,35 2,38 0,40 2,80 l l l 0,50-2,00 0,12-0,22
CCMT 09T302 9,70 9,53 3,97 0,20 4,40 l l 0,50-2,50 0,12-0,25
CCMT 09T304 9,70 9,53 3,97 0,40 4,40 l l 0,50-2,50 0,12-0,25
CCMT 09T308 9,70 9,53 3,97 0,80 4,40 l l 0,80-3,00 0,14-0,25
• Использовать левосторонние пластины для наружных леворежущих и внутренних праворежущих державок
(1) Левосторонняя пластина


CCMT-WG
Позитивная пластина с углом 80°, задним углом 7° и стружколомом
для обработки с большими подачами 95º

80°

d d1
7°
r
l S

Рекомендуемые
Размеры Сплавы
параметры обработки
IC8250
IC807
IC907


ap f
Обозначение l di S r d1 (мм) (мм/об)
CCMT 060204-WG 6,30 6,35 2,38 0,40 2,80 l l 0,40-2,00 0,10-0,35
CCMT 09T304-WG 9,70 9,53 3,97 0,40 4,40 l 0,40-2,00 0,14-0,30
CCMT 09T308-WG 9,70 9,53 3,97 0,80 4,40 l 0,50-2,50 0,20-0,38
CCMT 120408-WG 12,90 12,70 4,76 0,80 5,50 l 0,50-3,00 0,20-0,36


C77
