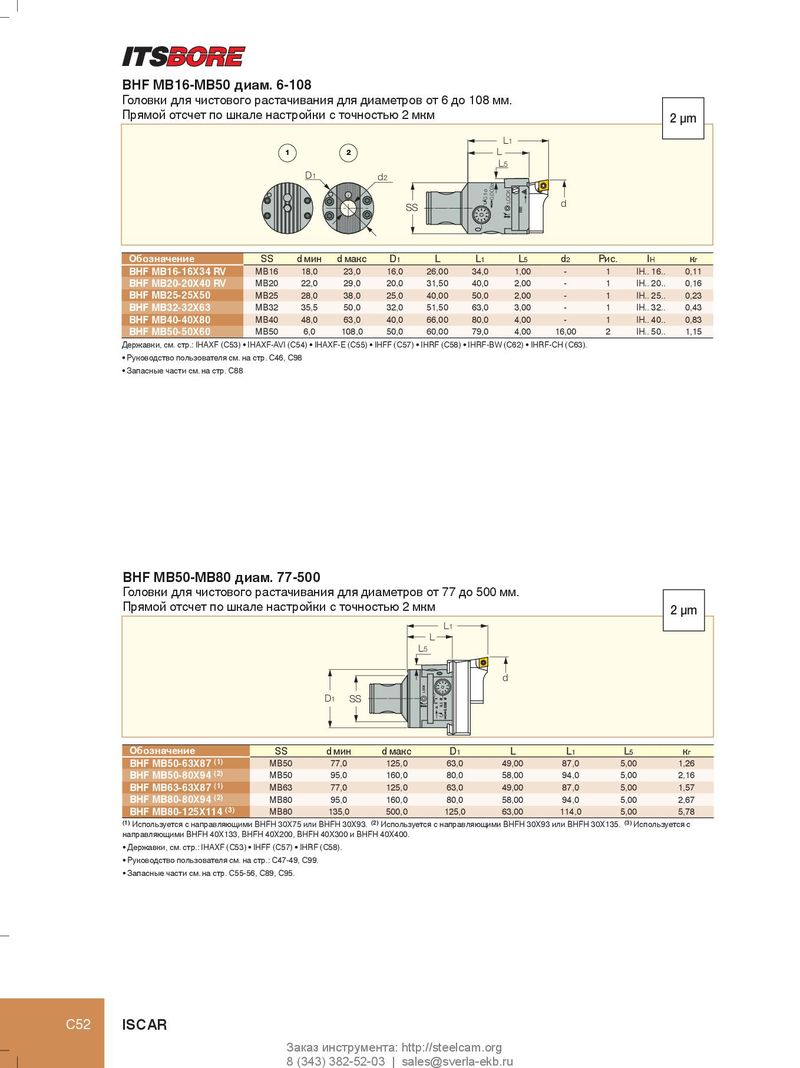

BHF MB16-MB50 диам. 6-108
Головки для чистового растачивания для диаметров от 6 до 108 мм.
| рямой отсчет по шк | але наст | ройк | и с точнос | тью 2 м | км | 2 µm | |||||
| 1 | D1 | 2 | d2 SS | 0.1ø 0.002ø | LOCK L1 L5 L | d | |||||
| Обозначение | SS | d мин | d макс | D1 | L | L1 | L5 | d2 | Рис. | IH | кг |
| BHF MB16-16X34 RV | MB16 | 18,0 | 23,0 | 16,0 | 26,00 | 34,0 | 1,00 | - | 1 | IH.. 16.. | 0,11 |
| BHF MB20-20X40 RV | MB20 | 22,0 | 29,0 | 20,0 | 31,50 | 40,0 | 2,00 | - | 1 | IH.. 20.. | 0,16 |
| BHF MB25-25X50 | MB25 | 28,0 | 38,0 | 25,0 | 40,00 | 50,0 | 2,00 | - | 1 | IH.. 25.. | 0,23 |
| BHF MB32-32X63 | MB32 | 35,5 | 50,0 | 32,0 | 51,50 | 63,0 | 3,00 | - | 1 | IH.. 32.. | 0,43 |
| BHF MB40-40X80 | MB40 | 48,0 | 63,0 | 40,0 | 66,00 | 80,0 | 4,00 | - | 1 | IH.. 40.. | 0,83 |
| BHF MB50-50X60 | MB50 | 6,0 | 108,0 | 50,0 | 60,00 | 79,0 | 4,00 | 16,00 | 2 | IH.. 50.. | 1,15 |
Державки, см. стр.: IHAXF (C53) IHAXF-AVI (C54) IHAXF-E (C55) IHFF (C57) IHRF (C58) IHRF-BW (C62) IHRF-CH (C63).
- Руководство пользователя см. на стр. C46, C98
- Запасные части см. на стр. C88
BHF MB50-MB80 диам. 77-500
Головки для чистового растачивания для диаметров от 77 до 500 мм.
| рямой отсчет по шк | але настро | ки с точно | стью 2 мкм | 2 µm | |||
| L1 | |||||||
| SS D1 | L L5 | d | |||||
| Обозначение | SS | d мин | d макс D1 | L | L1 | L5 | кг |
| BHF MB50-63X87(1) | MB50 | 77,0 | 125,0 63,0 | 49,00 | 87,0 | 5,00 | 1,26 |
| BHF MB50-80X94(2) | MB50 | 95,0 | 160,0 80,0 | 58,00 | 94,0 | 5,00 | 2,16 |
| BHF MB63-63X87(1) | MB63 | 77,0 | 125,0 63,0 | 49,00 | 87,0 | 5,00 | 1,57 |
| BHF MB80-80X94(2) | MB80 | 95,0 | 160,0 80,0 | 58,00 | 94,0 | 5,00 | 2,67 |
| BHF MB80-125X114(3) | MB80 | 135,0 | 500,0 125,0 | 63,00 | 114,0 | 5,00 | 5,78 |
(1) Используется с направляющими BHFH 30X75 или BHFH 30X93. (2) Используется с направляющими BHFH 30X93 или BHFH 30X135. (3) Используется с направляющими BHFH 40X133, BHFH 40X200, BHFH 40X300 и BHFH 40X400.
- Державки, см. стр.: IHAXF (C53)
- IHFF (C57)
- IHRF (C58).
- Руководство пользователя см. на стр.: C47-49, C99.
- Запасные части см. на стр. C55-56, C89, C95.
