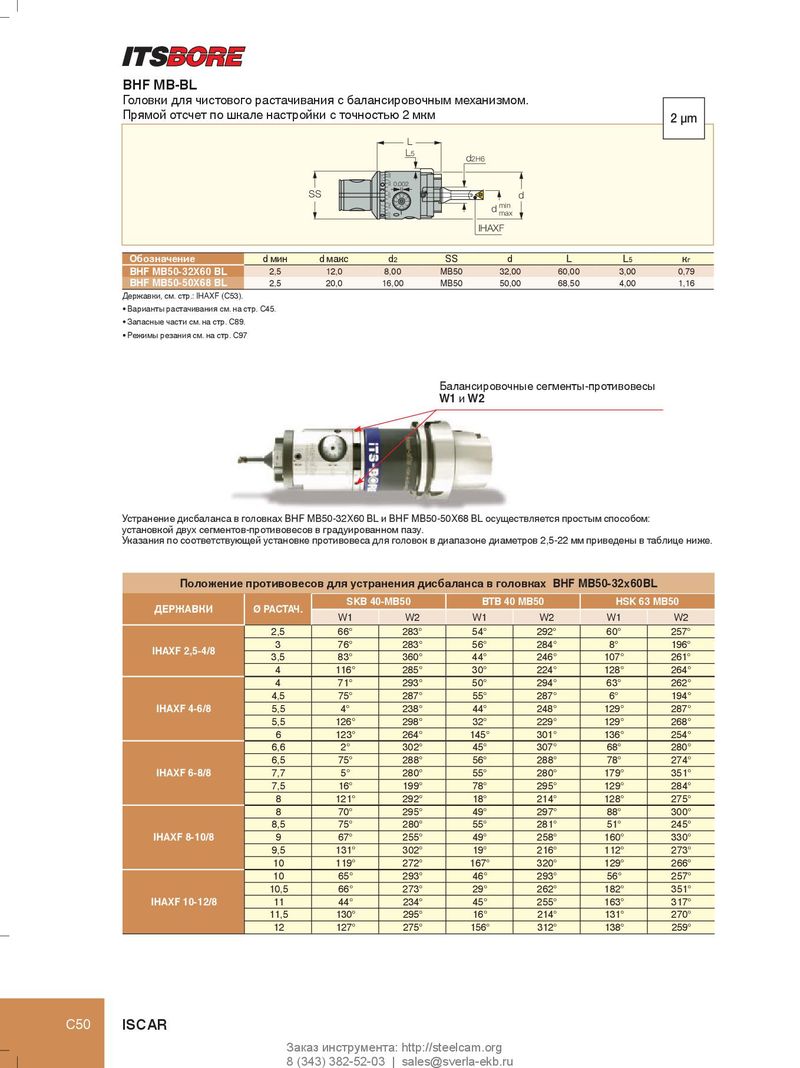

BHF MB-BL
Головки для чистового растачивания с балансировочным механизмом.
Прямой отсчет по шкале настройки с точностью 2 мкм 2 µm
L L5 d2H6
0.002 SS d 7 89 01 4 d min max IHAXF
| Обозначение | d мин | d макс | d2 | SS | d | L | L5 | кг |
| BHF MB50-32X60 BL | 2,5 | 12,0 | 8,00 | MB50 | 32,00 | 60,00 | 3,00 | 0,79 |
| BHF MB50-50X68 BL | 2,5 | 20,0 | 16,00 | MB50 | 50,00 | 68,50 | 4,00 | 1,16 |
Державки, см. стр.: IHAXF (C53).
- Варианты растачивания см. на стр. С45.
- Запасные части см. на стр. C89.
- Режимы резания см. на стр. C97
Балансировочные сегменты-противовесы W1 и W2
Устранение дисбаланса в головках BHF MB50-32X60 BL и BHF MB50-50X68 BL осуществляется простым способом: установкой двух сегментов-противовесов в градуированном пазу. Указания по соответствующей установке противовеса для головок в диапазоне диаметров 2,5-22 мм приведены в таблице ниже.
| Положени | е противовесо | в для устра | нения дисб | аланса в гол | овках BHF | MB50-32x60 | BL |
| ДЕРЖАВКИ | Ø РАСТАЧ | SKB 40 | -MB50 | BTB 40 | MB50 | HSK 6 | 3 MB50 |
| . | W1 | W2 | W1 | W2 | W1 | W2 | |
| 2,5 | 66° | 283° | 54° | 292° | 60° | 257° | |
| IHAXF 24/8 | 3 | 76° | 283° | 56° | 284° | 8° | 196° |
| ,5- | 3,5 | 83° | 360° | 44° | 246° | 107° | 261° |
| 4 | 116° | 285° | 30° | 224° | 128° | 264° | |
| 4 | 71° | 293° | 50° | 294° | 63° | 262° | |
| 4,5 | 75° | 287° | 55° | 287° | 6° | 194° | |
| IHAXF 4-6/8 | 5,5 | 4° | 238° | 44° | 248° | 129° | 287° |
| 5,5 | 126° | 298° | 32° | 229° | 129° | 268° | |
| 6 | 123° | 264° | 145° | 301° | 136° | 254° | |
| 6,6 | 2° | 302° | 45° | 307° | 68° | 280° | |
| 6,5 | 75° | 288° | 56° | 288° | 78° | 274° | |
| IHAXF 6-8/8 | 7,7 | 5° | 280° | 55° | 280° | 179° | 351° |
| 7,5 | 16° | 199° | 78° | 295° | 129° | 284° | |
| 8 | 121° | 292° | 18° | 214° | 128° | 275° | |
| 8 | 70° | 295° | 49° | 297° | 88° | 300° | |
| 8,5 | 75° | 280° | 55° | 281° | 51° | 245° | |
| IHAXF 8-10/8 | 9 | 67° | 255° | 49° | 258° | 160° | 330° |
| 9,5 | 131° | 302° | 19° | 216° | 112° | 273° | |
| 10 | 119° | 272° | 167° | 320° | 129° | 266° | |
| 10 | 65° | 293° | 46° | 293° | 56° | 257° | |
| 10,5 | 66° | 273° | 29° | 262° | 182° | 351° | |
| IHAXF 10-12/8 | 11 | 44° | 234° | 45° | 255° | 163° | 317° |
| 11,5 | 130° | 295° | 16° | 214° | 131° | 270° | |
| 12 | 127° | 275° | 156° | 312° | 138° | 259° |
