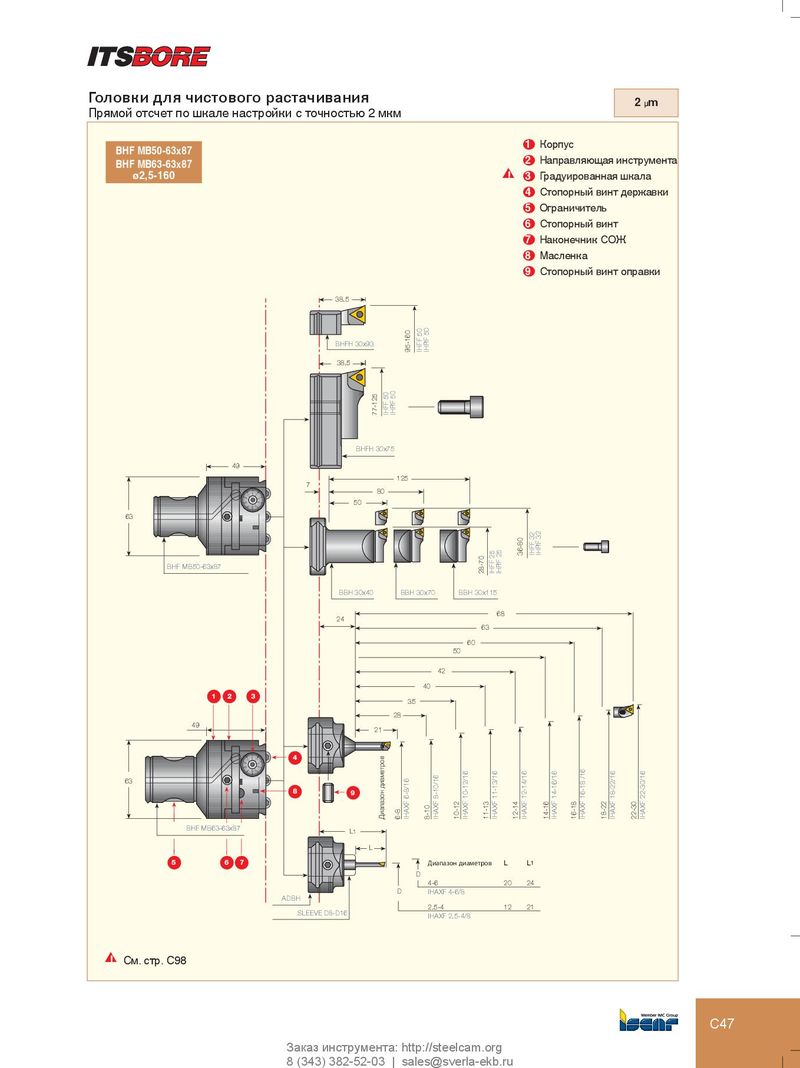

Головки для чистового растачивания 2 µm Прямой отсчет по шкале настройки с точностью 2 мкм 1 Корпус BHF MB50-63x87 2 Направляющая инструмента BHF MB63-63x87 ø2,5-160 ▲ ! 3 Градуированная шкала 4 Стопорный винт державки 5 Ограничитель 6 Стопорный винт 7 Наконечник СОЖ 8 Масленка 9 Стопорный винт оправки 38.5 BHFH 30x93 95-160 IHFF 50 IHRF 50 38.5 77-125 IHFF 50 IHRF 50 BHFH 30x75 49 125 7 1 2 80 9 0 3 8 4 7 6 5 50 63 36-80 IHFF 32 IHRF 32 BHF MB50-63x87 28-70 IHFF 25 IHRF 25 BBH 30x40 BBH 30x70 BBH 30x115 68 24 63 60 50 42 40 1 2 3 35 28 49 21 1 2 4 9 0 3 8 4 7 6 5 63 8 9 Диапазон диаметров 6-8 IHAXF 6-8/16 8-10 IHAXF 8-10/16 10-12 IHAXF 10-12/16 11-13 IHAXF 11-13/16 12-14 IHAXF 12-14/16 14-16 IHAXF 14-16/16 16-18 IHAXF 16-18 /16 18-22 IHAXF 18-22/16 22-30 IHAXF 22-30/16 BHF MB63-63x87 L 1 L 5 6 7 Диапазон диаметров L L 1 D 4-6 20 24 D IHAXF 4-6/8 ADBH 2.5-4 12 21 SLEEVE D8-D16 IHAXF 2.5-4/8 ▲ ! См. стр. C98 C47 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
