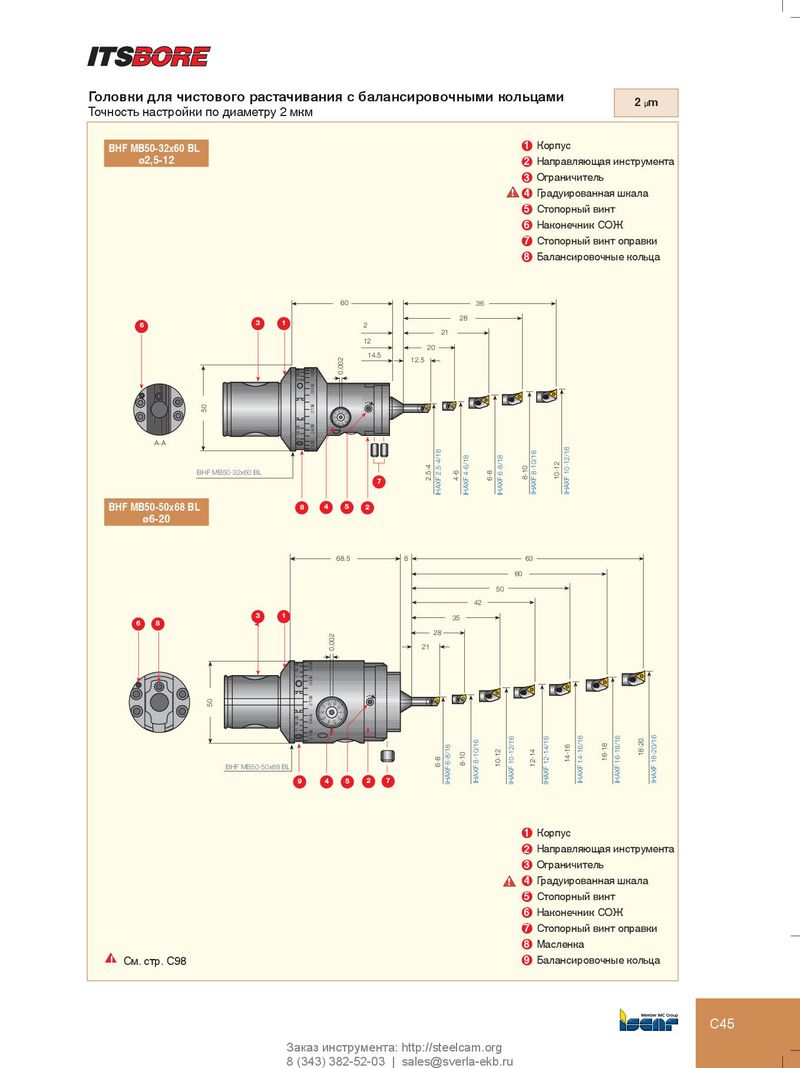

Головки для чистового растачивания с балансировочными кольцами 2 µm Точность настройки по диаметру 2 мкм BHF MB50-32x60 BL 1 Корпус ø2,5-12 2 Направляющая инструмента 3 Ограничитель ! 4 Градуированная шкала 5 Стопорный винт 6 Наконечник СОЖ 7 Стопорный винт оправки 8 Балансировочные кольца 60 36 28 6 3 1 2 21 12 20 14.5 12.5 330 0.002 0 1 2 300 50 270 8 9 0 6 7 1 5 4 3 2 240 0 1 2 A-A 210 BHF MB50-32x60 BL 7 2.5-4 4-6 6-8 8-10 10-12 IHAXF 2.5-4/18 IHAXF 4-6/18 IHAXF 6-8/18 IHAXF 8-10/18 IHAXF 10-12/18 BHF MB50-50x68 BL 8 4 5 2 ø6-20 68.5 8 63 60 50 42 3 1 35 6 8 28 0.002 21 1 2 330 0 300 50 270 7 8 9 0 6 1 5 2 240 4 3 0 1 2 210 18-20 16-18 BHF MB50-50x68 BL 6-8 8-10 14-16 10-12 12-14 9 4 5 2 7 IHAXF 6-8/16 IHAXF 8-10/16 IHAXF 10-12/16 IHAXF 12-14/16 IHAXF 14-16/16 IHAXF 16-18/16 IHAXF 18-20/16 1 Корпус 2 Направляющая инструмента 3 Ограничитель ! 4 Градуированная шкала 5 Стопорный винт 6 Наконечник СОЖ 7 Стопорный винт оправки 8 Масленка ▲ ! См. стр. C98 9 Балансировочные кольца C45 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
