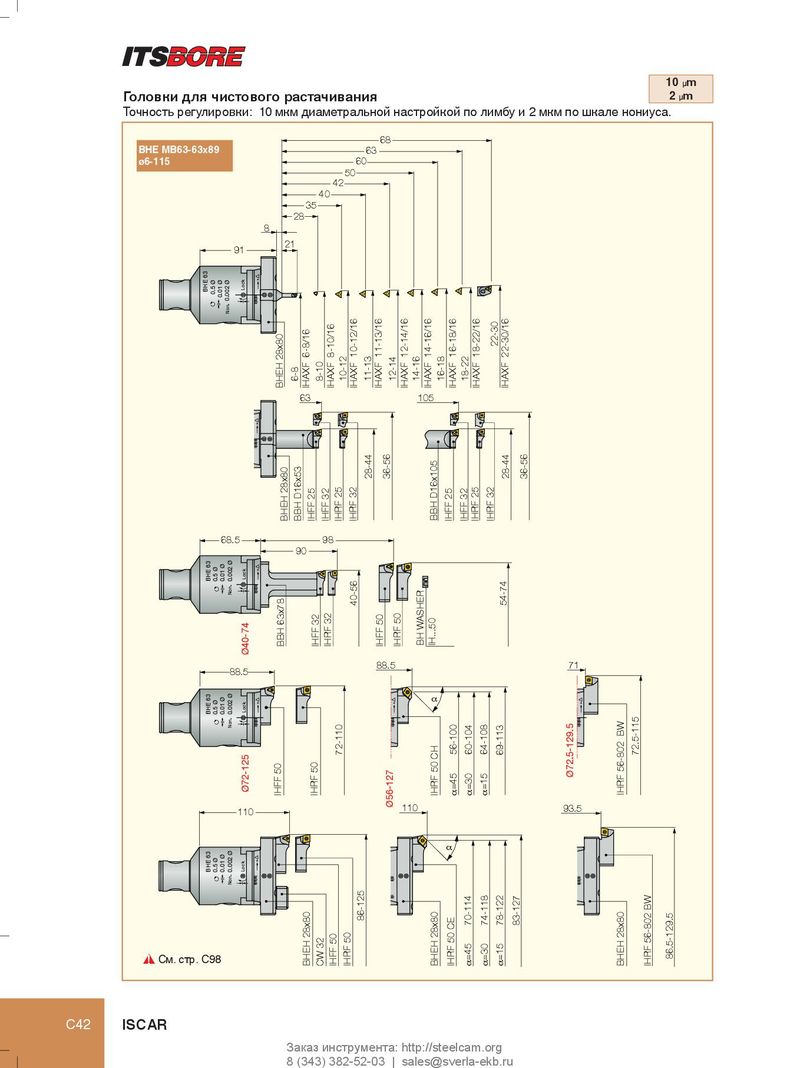

10 µm Головки для чистового растачивания 2 µm Точность регулировки: 10 мкм диаметральной настройкой по лимбу и 2 мкм по шкале нониуса. 68 BHE MB63-63x89 63 ø6-115 60 50 42 40 35 28 8 21 91 BHE 63 Lock 0.5 Ø 0.01 Ø 0.002 Ø Non. ÿ 22-30 BHEH 28x80 ÿ 6-8 IHAXF  6-8/16 ÿ 8-10 IHAXF  8-10/16 ÿ 10-12 IHAXF  10-12/16 ÿ 11-13 IHAXF  11-13/16 ÿ 12-14 IHAXF  12-14/16 ÿ 14-16 IHAXF  14-16/16 ÿ 16-18 IHAXF  16-18/16 ÿ 18-22 IHAXF  18-22/16 IHAXF  22-30/16 63 105 ÿ 28-44 ÿ 36-56 ÿ 28-44 ÿ 36-56 BHEH 28x80 BBH D16x53 IHFF 25 IHFF 32 IHRF 25 IHRF 32 BBH D16x105 IHFF 25 IHFF 32 IHRF 25 IHRF 32 68.5 98 90 BHE 63 0.5 Ø 0.01 Ø 0.002 Ø Lock Non. ÿ 40-56 ÿ 54-74 BBH 63x78 IHFF 32 IHRF 32 IHFF 50 IHRF 50 BH WASHER  IH...50 Ø40-74 88.5 71 88.5 α BHE 63 0.5 Ø 0.01 Ø 0.002 Ø Lock Non. ÿ 72-110 ÿ 69-113 ÿ 72.5-115 Ø72.5-129.5 Ø72-125 IHFF 50 IHRF 50 IHRF 50 CH α=45∫   ÿ 56-100 α=30∫   ÿ 60-104 α=15∫   ÿ 64-108 IHRF 56-802  BW Ø56-127 110 93.5 110 α BHE 63 0.5 Ø 0.01 Ø 0.002 Ø Lock Non. ÿ 86-125 ÿ 83-127 ▲ ! См. стр. C98 BHEH 28x80 CW 32 IHFF 50  IHRF 50 BHEH 28x80 IHRF 50 CE  α=45∫   ÿ 70-114 α=30∫   ÿ 74-118 α=15∫   ÿ 78-122 BHEH 28x80 IHRF 56-802 BW ÿ 86.5-129.5 C42 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
