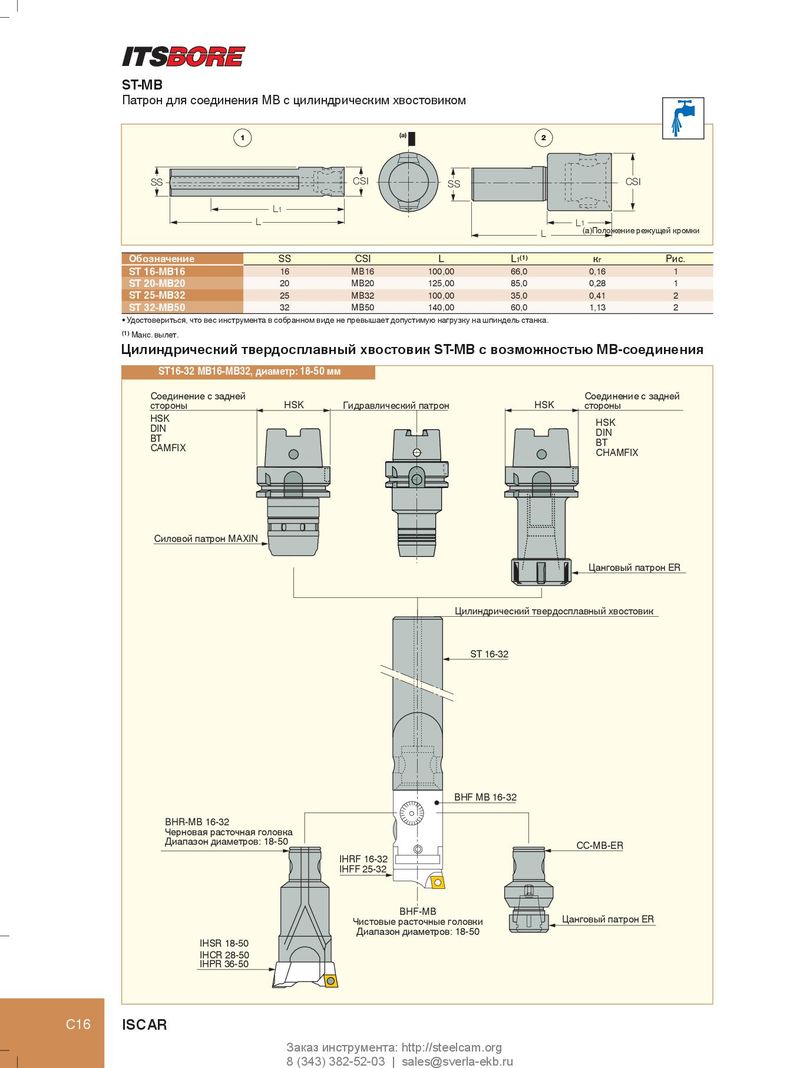

ST-MB
Патрон для соединения MB с цилиндрическим хвостовиком
| 1 | (a) | 2 | |||||
| SS | L1 | CSI | SS | CSI | |||
| L | L | L1 (a)Полож | ение реж | ущей кромки | |||
| Обозначение | SS | CSI | L | L1(1) | кг | Рис. | |
| ST 16-MB16 | 16 | MB16 | 100,00 | 66,0 | 0,16 | 1 | |
| ST 20-MB20 | 20 | MB20 | 125,00 | 85,0 | 0,28 | 1 | |
| ST 25-MB32 | 25 | MB32 | 100,00 | 35,0 | 0,41 | 2 | |
| ST 32-MB50 | 32 | MB50 | 140,00 | 60,0 | 1,13 | 2 |
- Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка.
(1) Макс. вылет.
Цилиндрический твердосплавный хвостовик ST-MB с возможностью МВ-соединения
ST16-32 MB16-MB32, диаметр: 18-50 мм Соединение с задней Соединение с задней
| стороны | HSK | Гидравлический патрон | HSK | стороны | |
| HSK | HSK | ||||
| DIN | DIN | ||||
| BT | BT | ||||
| CAMFIX | CHAMFIX |
Силовой патрон MAXIN Цанговый патрон ER
Цилиндрический твердосплавный хвостовик
ST 16-32
BHR-MB 16-32 Черновая расточная головка Диапазон диаметров: 18-50
IHSR 18-50 IHCR 28-50 IHPR 36-50
BHF MB 16-32
CC-MB-ER IHRF 16-32 IHFF 25-32
BHF-MB Чистовые расточные головки Цанговый патрон ER Диапазон диаметров: 18-50
