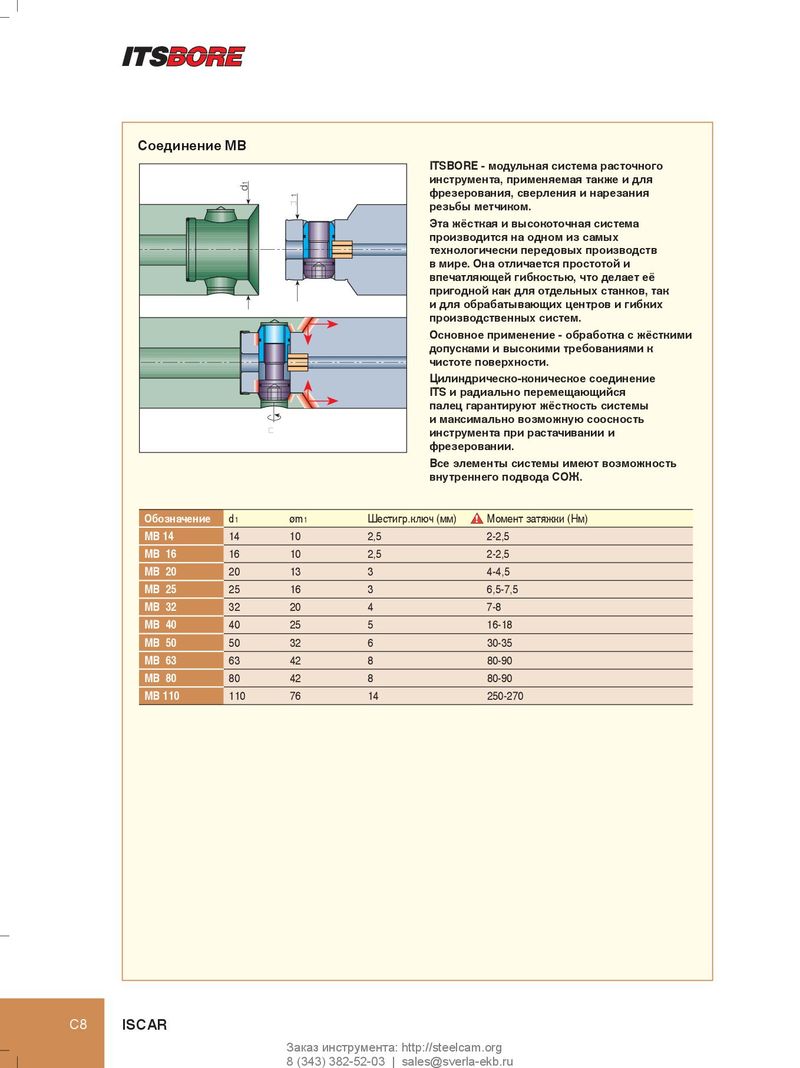

Соединение MB ITSBORE - модульная система расточного инструмента, применяемая также и для d1 фрезерования, сверления и нарезания 1 резьбы метчиком. Эта жёсткая и высокоточная система производится на одном из самых технологически передовых производств в мире. Она отличается простотой и впечатляющей гибкостью, что делает её пригодной как для отдельных станков, так и для обрабатывающих центров и гибких производственных систем. Основное применение - обработка с жёсткими допусками и высокими требованиями к чистоте поверхности. Цилиндрическо-коническое соединение ITS и радиально перемещающийся палец гарантируют жёсткость системы и максимально возможную соосность инструмента при растачивании и фрезеровании. Все элементы системы имеют возможность внутреннего подвода СОЖ. Обозначение d 1 øm 1 Шестигр.ключ (мм) ! Момент затяжки (Нм) MB 14 14 10 2,5 2-2,5 MB 16 16 10 2,5 2-2,5 MB 20 20 13 3 4-4,5 MB 25 25 16 3 6,5-7,5 MB 32 32 20 4 7-8 MB 40 40 25 5 16-18 MB 50 50 32 6 30-35 MB 63 63 42 8 80-90 MB 80 80 42 8 80-90 MB 110 110 76 14 250-270 C8 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
