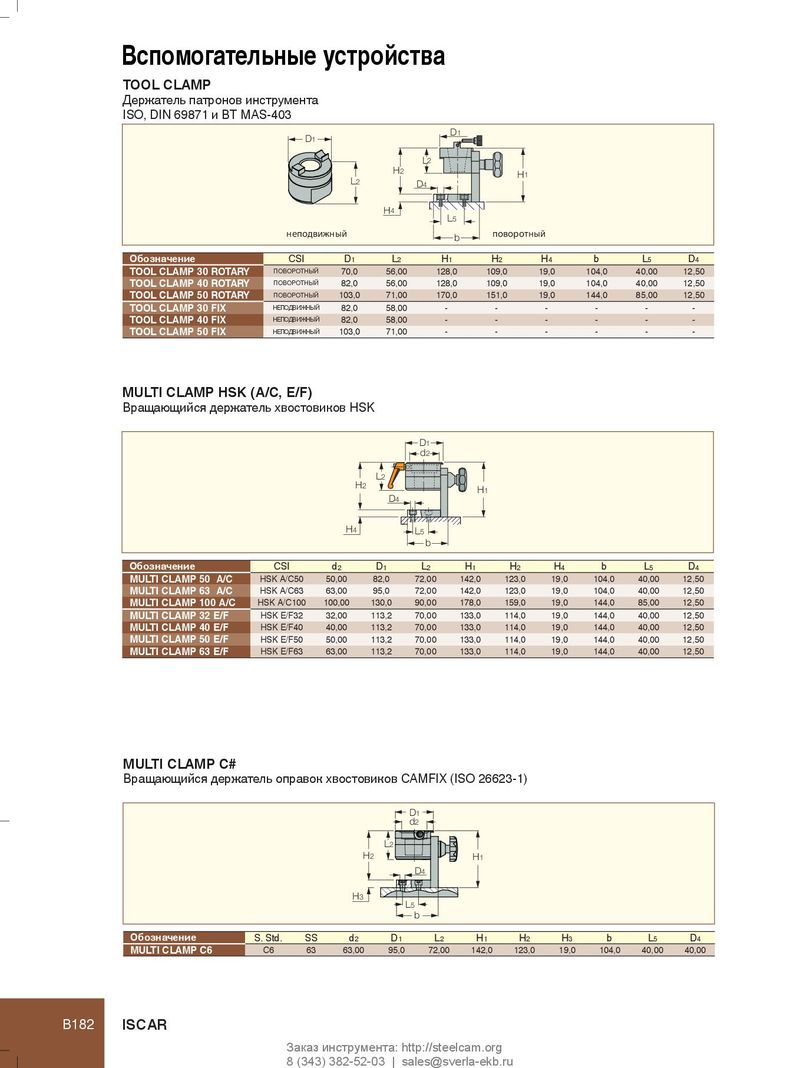

Каталог Iscar крепление инструмента - страница 203

Предыдущая страница Следующая страница

Навигация

Вспомогательные устройства

TOOL CLAMP

Держатель патронов инструмента

ISO, DIN 69871 и BT MAS-403

D1D1
неподвижнL2 ыйH4 H2L2 D4 L5 bповоH1 ротный
ОбозначениеCSID1L2H1H2H4bL5D4
TOOL CLAMP 30 ROTARYПОВОРОТНЫЙ70,056,00128,0109,019,0104,040,0012,50
TOOL CLAMP 40 ROTARYПОВОРОТНЫЙ82,056,00128,0109,019,0104,040,0012,50
TOOL CLAMP 50 ROTARYПОВОРОТНЫЙ103,071,00170,0151,019,0144,085,0012,50
TOOL CLAMP 30 FIXНЕПОДВИЖНЫЙ82,058,00------
TOOL CLAMP 40 FIXНЕПОДВИЖНЫЙ82,058,00------
TOOL CLAMP 50 FIXНЕПОДВИЖНЫЙ103,071,00------

MULTI CLAMP HSK (A/C, E/F)

Вращающийся держатель хвостовиков HSK

H2d2 D1 L2 D4H1
H4L5 b
ОбозначениеCSId2D1L2H1H2H4bL5D4
MULTI CLAMP 50 A/CHSK A/C5050,0082,072,00142,0123,019,0104,040,0012,50
MULTI CLAMP 63 A/CHSK A/C6363,0095,072,00142,0123,019,0104,040,0012,50
MULTI CLAMP 100 A/CHSK A/C100100,00130,090,00178,0159,019,0144,085,0012,50
MULTI CLAMP 32 E/FHSK E/F3232,00113,270,00133,0114,019,0144,040,0012,50
MULTI CLAMP 40 E/FHSK E/F4040,00113,270,00133,0114,019,0144,040,0012,50
MULTI CLAMP 50 E/FHSK E/F5050,00113,270,00133,0114,019,0144,040,0012,50
MULTI CLAMP 63 E/FHSK E/F6363,00113,270,00133,0114,019,0144,040,0012,50

MULTI CLAMP C#

Вращающийся держатель оправок хвостовиков CAMFIX (ISO 26623-1)

D1

d2

L2

H2 H

1

D4

H3

L5

b

ОбозначениеS. Std.SSd2D1L2H1H2H3bL5D4
MULTI CLAMP C6C66363,0095,072,00142,0123,019,0104,040,0040,00
