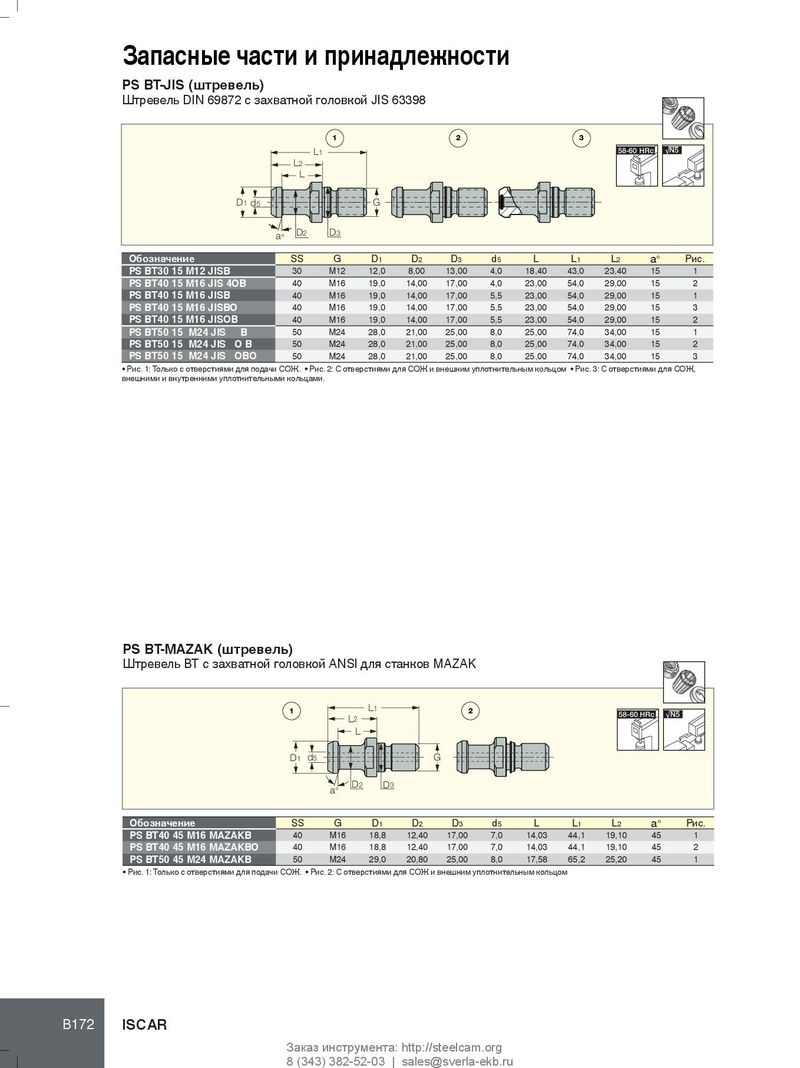

Запасные части и принадлежности PS BT-JIS (штревель) Штревель DIN 69872 с захватной головкой JIS 63398 1 2 3 L1 58-60 HRc √N5 L2 L D1 d5 G D2 D3 a ° Обозначение SS G D 1 D 2 D 3 d 5 L L 1 L 2 a° Рис. PS BT30 15 M12 JISB 30 M12 12,0 8,00 13,00 4,0 18,40 43,0 23,40 15 1 PS BT40 15 M16 JIS 4OB 40 M16 19,0 14,00 17,00 4,0 23,00 54,0 29,00 15 2 PS BT40 15 M16 JISB 40 M16 19,0 14,00 17,00 5,5 23,00 54,0 29,00 15 1 PS BT40 15 M16 JISBO 40 M16 19,0 14,00 17,00 5,5 23,00 54,0 29,00 15 3 PS BT40 15 M16 JISOB 40 M16 19,0 14,00 17,00 5,5 23,00 54,0 29,00 15 2 PS BT50 15 M24 JIS B 50 M24 28,0 21,00 25,00 8,0 25,00 74,0 34,00 15 1 PS BT50 15 M24 JIS O B 50 M24 28,0 21,00 25,00 8,0 25,00 74,0 34,00 15 2 PS BT50 15 M24 JIS OBO 50 M24 28,0 21,00 25,00 8,0 25,00 74,0 34,00 15 3 • Рис. 1: Только с отверстиями для подачи СОЖ. • Рис. 2: С отверстиями для СОЖ и внешним уплотнительным кольцом • Рис. 3: С отверстиями для СОЖ, внешними и внутренними уплотнительными кольцами. PS BT-MAZAK (штревель) Штревель BT с захватной головкой ANSI для станков MAZAK 1 L 1 2 58-60 HRc √N5 L 2 L D1 d5 G D 2 D 3 a ° Обозначение SS G D 1 D 2 D 3 d 5 L L 1 L 2 a° Рис. PS BT40 45 M16 MAZAKB 40 M16 18,8 12,40 17,00 7,0 14,03 44,1 19,10 45 1 PS BT40 45 M16 MAZAKBO 40 M16 18,8 12,40 17,00 7,0 14,03 44,1 19,10 45 2 PS BT50 45 M24 MAZAKB 50 M24 29,0 20,80 25,00 8,0 17,58 65,2 25,20 45 1 • Рис. 1: Только с отверстиями для подачи СОЖ. • Рис. 2: С отверстиями для СОЖ и внешним уплотнительным кольцом B172 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
