Стандартные
30˚ 8°
A D
B L

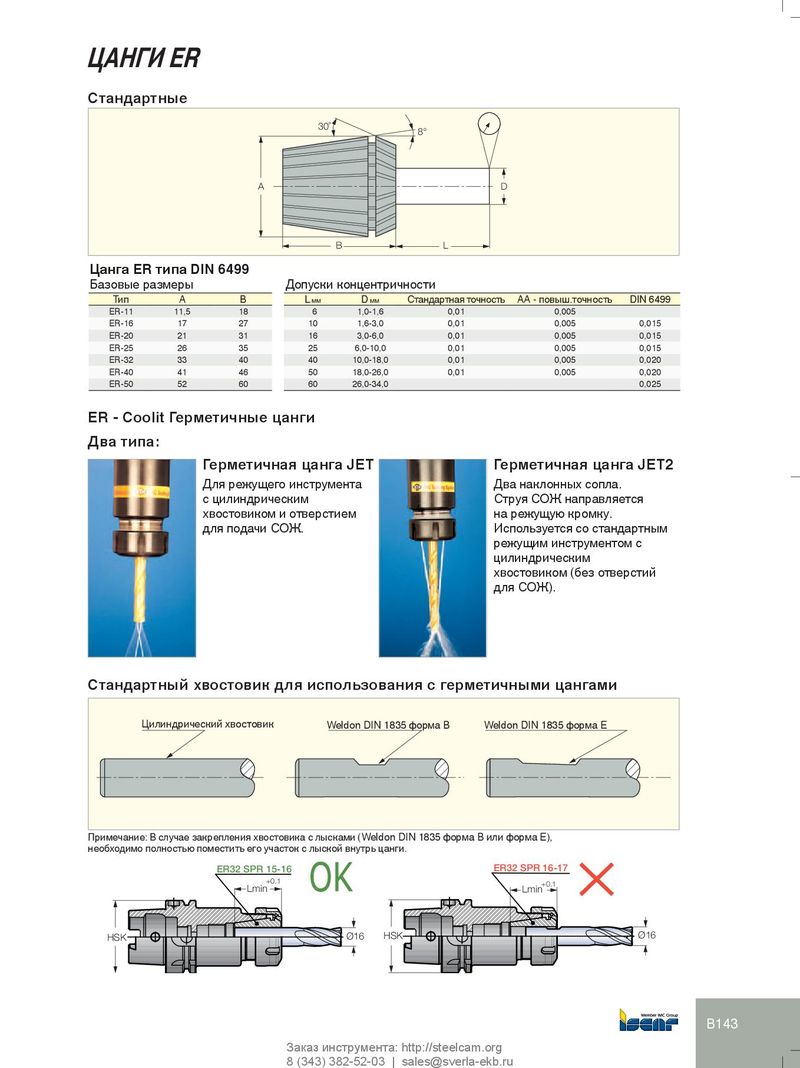

Цанга ER типа DIN 6499
Базовые размеры Допуски концентричности
| Тип | A | B | Lмм | Dмм | Стандартная точность | AA - повыш.точность | DIN6499 |
| ER-11 | 11,5 | 18 | 6 | 1,0-1,6 | 0,01 | 0,005 | |
| ER-16 | 17 | 27 | 10 | 1,6-3,0 | 0,01 | 0,005 | 0,015 |
| ER-20 | 21 | 31 | 16 | 3,0-6,0 | 0,01 | 0,005 | 0,015 |
| ER-25 | 26 | 35 | 25 | 6,0-10,0 | 0,01 | 0,005 | 0,015 |
| ER-32 | 33 | 40 | 40 | 10,0-18,0 | 0,01 | 0,005 | 0,020 |
| ER-40 | 41 | 46 | 50 | 18,0-26,0 | 0,01 | 0,005 | 0,020 |
| ER-50 | 52 | 60 | 60 | 26,0-34,0 | 0,025 |
ER - Coolit Герметичные цанги
Два типа:
| Герметичная цанга JET | Герметичная цанга JET2 |
| Для режущего инструмента | Два наклонных сопла. |
| с цилиндрическим | Струя СОЖ направляется |
| хвостовиком и отверстием | на режущую кромку. |
| для подачи СОЖ. | Используется со стандартным |
режущим инструментом с цилиндрическим хвостовиком (без отверстий для СОЖ).
Стандартный хвостовик для использования с герметичными цангами
Цилиндрический хвостовик Weldon DIN 1835 форма B Weldon DIN 1835 форма E
Примечание: В случае закрепления хвостовика c лысками (Weldon DIN 1835 форма B или форма Е), необходимо полностью поместить его участок с лыской внутрь цанги.
ER32 SPR 15-16 ER32 SPR 16-17
+0.1 +0.1
Lmin Lmin
HSK Ø16 HSK Ø16
