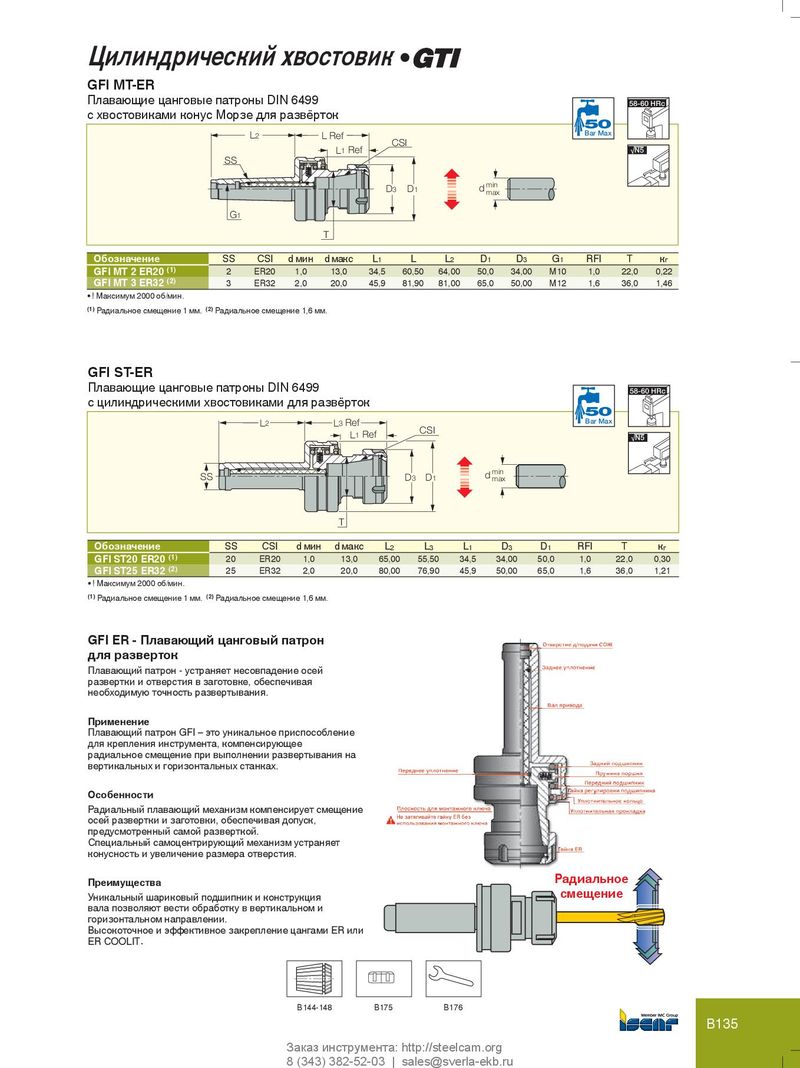

Цилиндрический хвостовик
GFI MT-ER
Плавающие цанговые патроны DIN 6499
- хвостовиками конус Морзе для развёрток 58-60 HRc
50
| L2 | L Ref | Bar Max | ||||
| CSI | ||||||
| L1 Ref | √N5 | |||||
| SS |
| D | D | d min | ||
| 3 | 1 | max | ||
| G1 | ||||
| T |
| Обозначение | SS | CSI | d мин | dмакс | L1 | L | L2 | D1 | D3 | G1 | RFl | T | кг |
| GFI MT 2 ER20 (1) | 2 | ER20 | 1,0 | 13,0 | 34,5 | 60,50 | 64,00 | 50,0 | 34,00 | M10 | 1,0 | 22,0 | 0,22 |
| GFI MT 3 ER32 (2) | 3 | ER32 | 2,0 | 20,0 | 45,9 | 81,90 | 81,00 | 65,0 | 50,00 | M12 | 1,6 | 36,0 | 1,46 |
- ! Максимум 2000 об/мин.
(1) Радиальное смещение 1 мм. (2) Радиальное смещение 1,6 мм.
GFI ST-ER
Плавающие цанговые патроны DIN 6499
- цилиндрическими хвостовиками для развёрток 58-60 HRc
50
| L2 | L3 Ref | Bar Max | |||
| L Ref | CSI | ||||
| 1 | √N5 |
| SS | D | D | d min |
| 3 | 1 | max |
T
| Обозначение | SS | CSI | d мин | d макс | L2 | L3 | L1 | D3 | D1 | RFl | T | кг |
| GFI ST20 ER20 (1) | 20 | ER20 | 1,0 | 13,0 | 65,00 | 55,50 | 34,5 | 34,00 | 50,0 | 1,0 | 22,0 | 0,30 |
| GFI ST25 ER32 (2) | 25 | ER32 | 2,0 | 20,0 | 80,00 | 76,90 | 45,9 | 50,00 | 65,0 | 1,6 | 36,0 | 1,21 |
- ! Максимум 2000 об/мин.
(1) Радиальное смещение 1 мм. (2) Радиальное смещение 1,6 мм.
GFI ER - Плавающий цанговый патрон
для разверток
Плавающий патрон - устраняет несовпадение осей развертки и отверстия в заготовке, обеспечивая необходимую точность развертывания. Применение Плавающий патрон GFI – это уникальное приспособление для крепления инструмента, компенсирующее радиальное смещение при выполнении развертывания на вертикальных и горизонтальных станках. Особенности Радиальный плавающий механизм компенсирует смещение осей развертки и заготовки, обеспечивая допуск, предусмотренный самой разверткой. Специальный самоцентрирующий механизм устраняет конусность и увеличение размера отверстия. Преимущества Радиальное Уникальный шариковый подшипник и конструкция смещение вала позволяют вести обработку в вертикальном и горизонтальном направлении. Высокоточное и эффективное закрепление цангами ER или ER COOLIT.
B144-148 B175 B176
