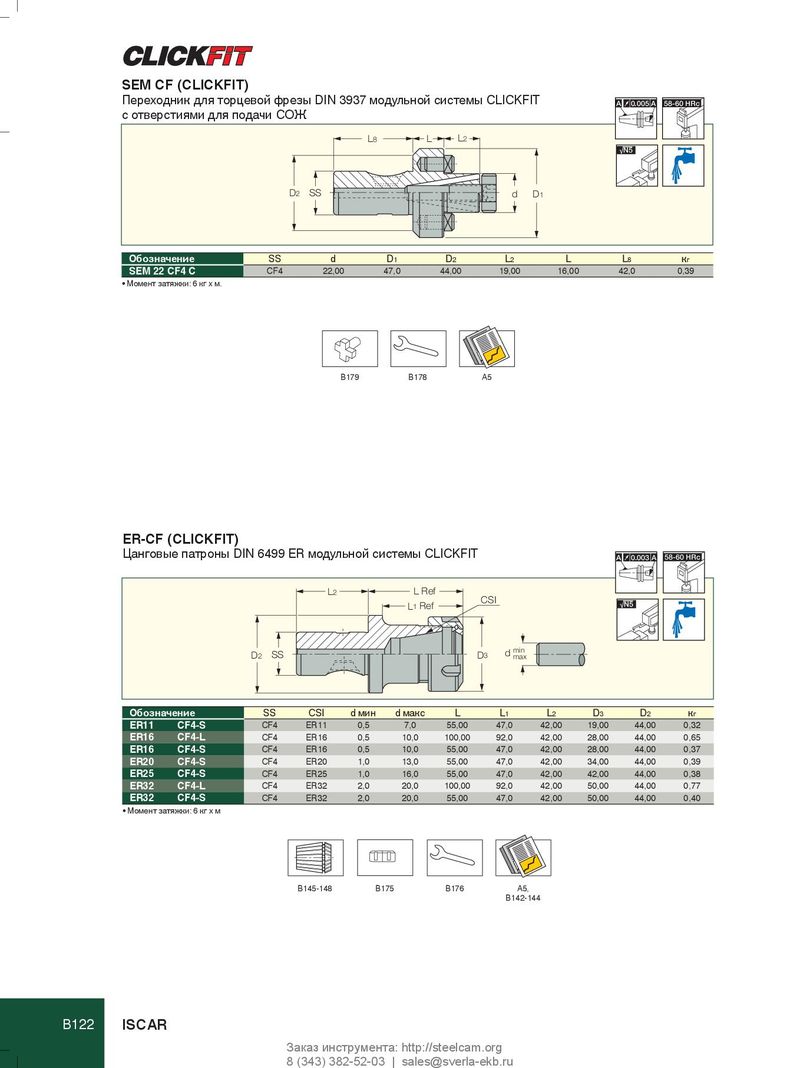

SEM CF (CLICKFIT)

Переходник для торцевой фрезы DIN 3937 модульной системы CLICKFIT

с отверстиями для подачи СОЖ A 0.005 A 58-60 HRc

L8 L L2

√N5

D2 SS d D1

ОбозначениеSSdD1D2L2LL8кг
SEM 22 CF4 CCF422,0047,044,0019,0016,0042,00,39
  • Момент затяжки: 6 кг x м.

B179 B178 A5

ER-CF (CLICKFIT)

Цанговые патроны DIN 6499 ER модульной системы CLICKFIT

A 0.003 A 58-60 HRc

L2 L Ref

CSI

L1 Ref √N5

DSSDd min
23max
ОбозначениеSSCSId минd максLL1L2D3D2кг
ER11 CF4-SCF4ER110,57,055,0047,042,0019,0044,000,32
ER16 CF4-LCF4ER160,510,0100,0092,042,0028,0044,000,65
ER16 CF4-SCF4ER160,510,055,0047,042,0028,0044,000,37
ER20 CF4-SCF4ER201,013,055,0047,042,0034,0044,000,39
ER25 CF4-SCF4ER251,016,055,0047,042,0042,0044,000,38
ER32 CF4-LCF4ER322,020,0100,0092,042,0050,0044,000,77
ER32 CF4-SCF4ER322,020,055,0047,042,0050,0044,000,40
  • Момент затяжки: 6 кг x м

B145-148 B175 B176 A5,

B142-144
