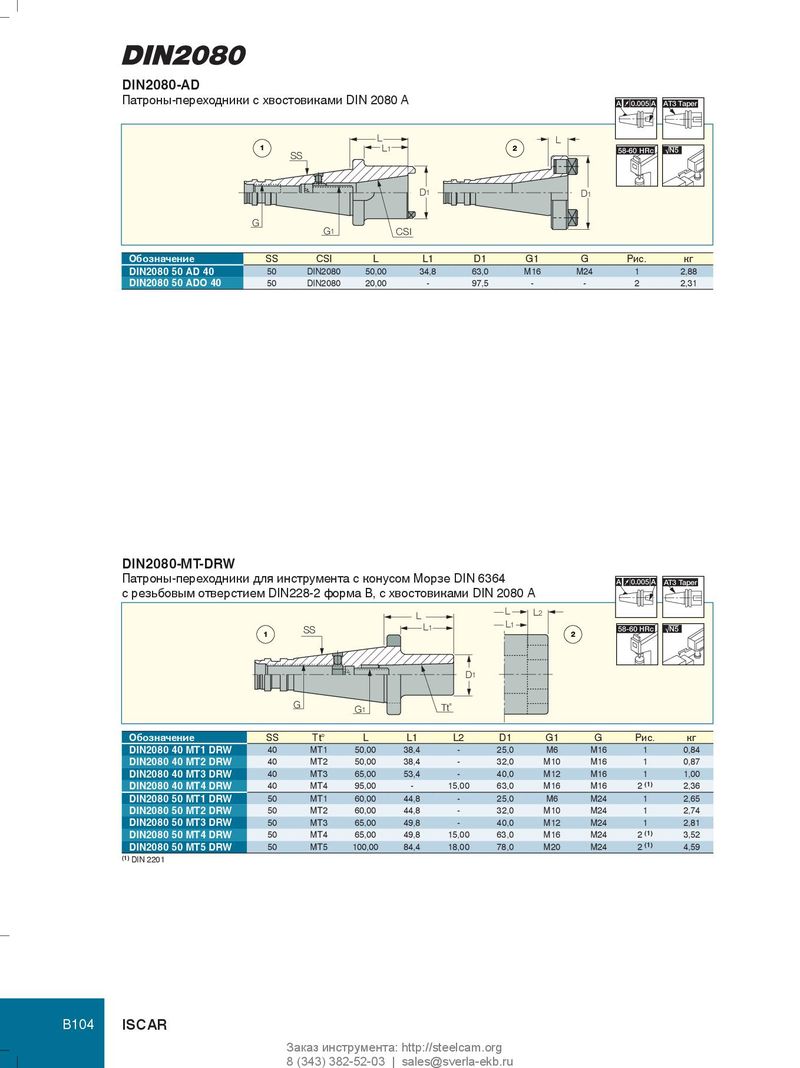

DIN2080-AD
Патроны-переходники с хвостовиками DIN 2080 A
A 0.005 A AT3 Taper
L L
1 L1 2
SS 58-60 HRc √N5
D1 D1
G
G1 CSI
| Обозначение | SS | CSI | L | L1 | D1 | G1 | G | Рис. | кг |
| DIN2080 50 AD 40 | 50 | DIN2080 | 50,00 | 34,8 | 63,0 | M16 | M24 | 1 | 2,88 |
| DIN2080 50 ADO 40 | 50 | DIN2080 | 20,00 | - | 97,5 | - | - | 2 | 2,31 |
DIN2080-MT-DRW
Патроны-переходники для инструмента с конусом Морзе DIN 6364
| атроныпереходник резьбовым отверст | для и ием DIN 1 | струмен 228-2 фо SS | аскону рма B, с | сом орзе хвостовиками DIN 2080 L L1 L L1 D1 | A L2 | 2 | A 0.005 A 58-60 HRc | AT3 Taper √N5 |
| G | G1 | Tt˚ | ||||||
| Обозначение | SS | Tt° | L | L1 L2 D1 | G1 | G | Рис. | кг |
| DIN2080 40 MT1 DRW | 40 | MT1 | 50,00 | 38,4 - 25,0 | M6 | M16 | 1 | 0,84 |
| DIN2080 40 MT2 DRW | 40 | MT2 | 50,00 | 38,4 - 32,0 | M10 | M16 | 1 | 0,87 |
| DIN2080 40 MT3 DRW | 40 | MT3 | 65,00 | 53,4 - 40,0 | M12 | M16 | 1 | 1,00 |
| DIN2080 40 MT4 DRW | 40 | MT4 | 95,00 | - 15,00 63,0 | M16 | M16 | 2(1) | 2,36 |
| DIN2080 50 MT1 DRW | 50 | MT1 | 60,00 | 44,8 - 25,0 | M6 | M24 | 1 | 2,65 |
| DIN2080 50 MT2 DRW | 50 | MT2 | 60,00 | 44,8 - 32,0 | M10 | M24 | 1 | 2,74 |
| DIN2080 50 MT3 DRW | 50 | MT3 | 65,00 | 49,8 - 40,0 | M12 | M24 | 1 | 2,81 |
| DIN2080 50 MT4 DRW | 50 | MT4 | 65,00 | 49,8 15,00 63,0 | M16 | M24 | 2(1) | 3,52 |
| DIN2080 50 MT5 DRW | 50 | MT5 | 100,00 | 84,4 18,00 78,0 | M20 | M24 | 2(1) | 4,59 |
(1) DIN 2201
