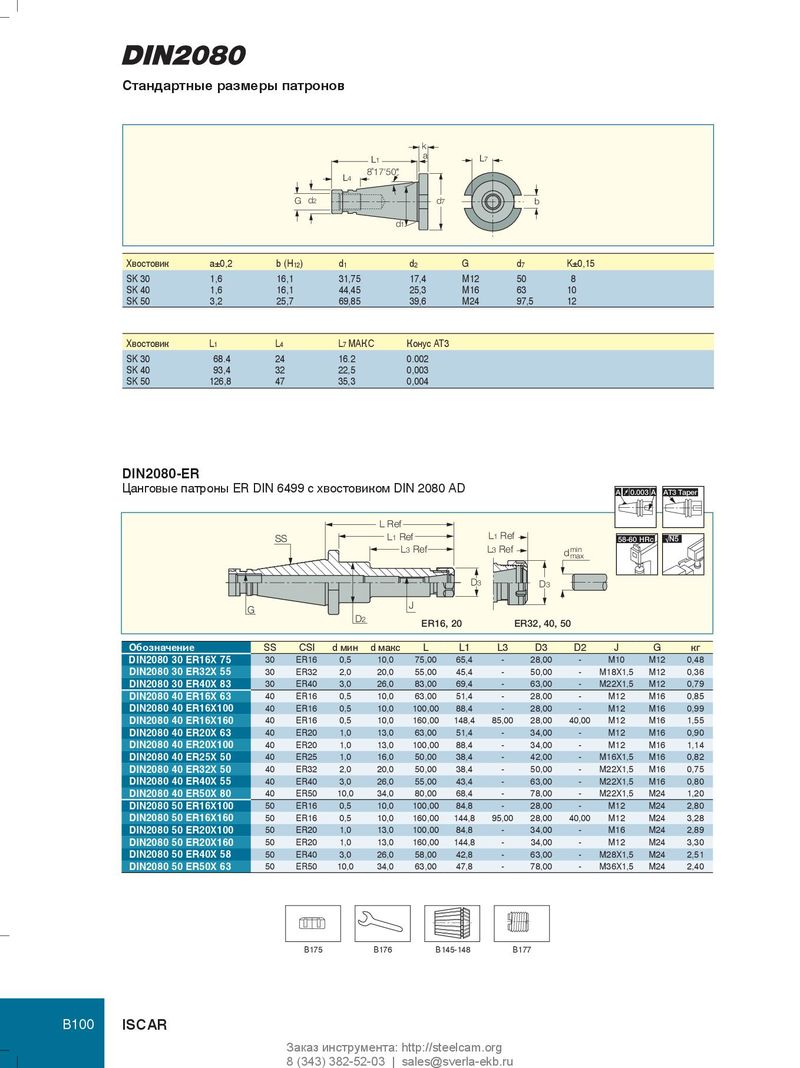

Стандартные размеры патронов
k
| L | a | L | |
| 1 | 7 | ||
| 8˚17'50" | |||
| L4 |
| G | d2 | d7 | b | |
| d1 |
| Хвостовик | a±0,2 | b (H12) | d1 | d2 | G | d7 | K±0,15 |
| SK 30 | 1,6 | 16,1 | 31,75 | 17,4 | M12 | 50 | 8 |
| SK 40 | 1,6 | 16,1 | 44,45 | 25,3 | M16 | 63 | 10 |
| SK 50 | 3,2 | 25,7 | 69,85 | 39,6 | M24 | 97,5 | 12 |
| Хвостовик | L1 | L4 | L7 МАКС | Конус AT3 | |||
| SK 30 | 68.4 | 24 | 16.2 | 0.002 | |||
| SK 40 | 93,4 | 32 | 22,5 | 0,003 | |||
| SK 50 | 126,8 | 47 | 35,3 | 0,004 |
DIN2080-ER
Цанговые патроны ER DIN 6499 с хвостовиком DIN 2080 AD
A 0.003 A AT3 Taper
L Ref
| SS | L1 Ref | L1 Ref | ||
| 58-60 HRc | √N5 |
| L3 Ref | L3 Ref | dmin | |||
| max | |||||
| D3 | D | ||||
| 3 | |||||
| G | J |
D2 ER16, 20 ER32, 40, 50
| Обозначение | SS | CSI | d мин | d макс | L | L1 | L3 | D3 | D2 | J | G | кг | ||
| DIN2080 30 ER16X 75 | 30 | ER16 | 0,5 | 10,0 | 75,00 | 65,4 | - | 28,00 | - | M10 | M12 | 0,48 | ||
| DIN2080 30 ER32X 55 | 30 | ER32 | 2,0 | 20,0 | 55,00 | 45,4 | - | 50,00 | - | M18X1,5 | M12 | 0,36 | ||
| DIN2080 30 ER40X 83 | 30 | ER40 | 3,0 | 26,0 | 83,00 | 69,4 | - | 63,00 | - | M22X1,5 | M12 | 0,79 | ||
| DIN2080 40 ER16X 63 | 40 | ER16 | 0,5 | 10,0 | 63,00 | 51,4 | - | 28,00 | - | M12 | M16 | 0,85 | ||
| DIN2080 40 ER16X100 | 40 | ER16 | 0,5 | 10,0 | 100,00 | 88,4 | - | 28,00 | - | M12 | M16 | 0,99 | ||
| DIN2080 40 ER16X160 | 40 | ER16 | 0,5 | 10,0 | 160,00 | 148,4 | 85,00 | 28,00 | 40,00 | M12 | M16 | 1,55 | ||
| DIN2080 40 ER20X 63 | 40 | ER20 | 1,0 | 13,0 | 63,00 | 51,4 | - | 34,00 | - | M12 | M16 | 0,90 | ||
| DIN2080 40 ER20X100 | 40 | ER20 | 1,0 | 13,0 | 100,00 | 88,4 | - | 34,00 | - | M12 | M16 | 1,14 | ||
| DIN2080 40 ER25X 50 | 40 | ER25 | 1,0 | 16,0 | 50,00 | 38,4 | - | 42,00 | - | M16X1,5 | M16 | 0,82 | ||
| DIN2080 40 ER32X 50 | 40 | ER32 | 2,0 | 20,0 | 50,00 | 38,4 | - | 50,00 | - | M22X1,5 | M16 | 0,75 | ||
| DIN2080 40 ER40X 55 | 40 | ER40 | 3,0 | 26,0 | 55,00 | 43,4 | - | 63,00 | - | M22X1,5 | M16 | 0,80 | ||
| DIN2080 40 ER50X 80 | 40 | ER50 | 10,0 | 34,0 | 80,00 | 68,4 | - | 78,00 | - | M22X1,5 | M24 | 1,20 | ||
| DIN2080 50 ER16X100 | 50 | ER16 | 0,5 | 10,0 | 100,00 | 84,8 | - | 28,00 | - | M12 | M24 | 2,80 | ||
| DIN2080 50 ER16X160 | 50 | ER16 | 0,5 | 10,0 | 160,00 | 144,8 | 95,00 | 28,00 | 40,00 | M12 | M24 | 3,28 | ||
| DIN2080 50 ER20X100 | 50 | ER20 | 1,0 | 13,0 | 100,00 | 84,8 | - | 34,00 | - | M16 | M24 | 2,89 | ||
| DIN2080 50 ER20X160 | 50 | ER20 | 1,0 | 13,0 | 160,00 | 144,8 | - | 34,00 | - | M12 | M24 | 3,30 | ||
| DIN2080 50 ER40X 58 | 50 | ER40 | 3,0 | 26,0 | 58,00 | 42,8 | - | 63,00 | - | M28X1,5 | M24 | 2,51 | ||
| DIN2080 50 ER50X 63 | 50 | ER50 | 10,0 | 34,0 | 63,00 | 47,8 | - | 78,00 | - | M36X1,5 | M24 | 2,40 |
B175 B176 B145-148 B177
