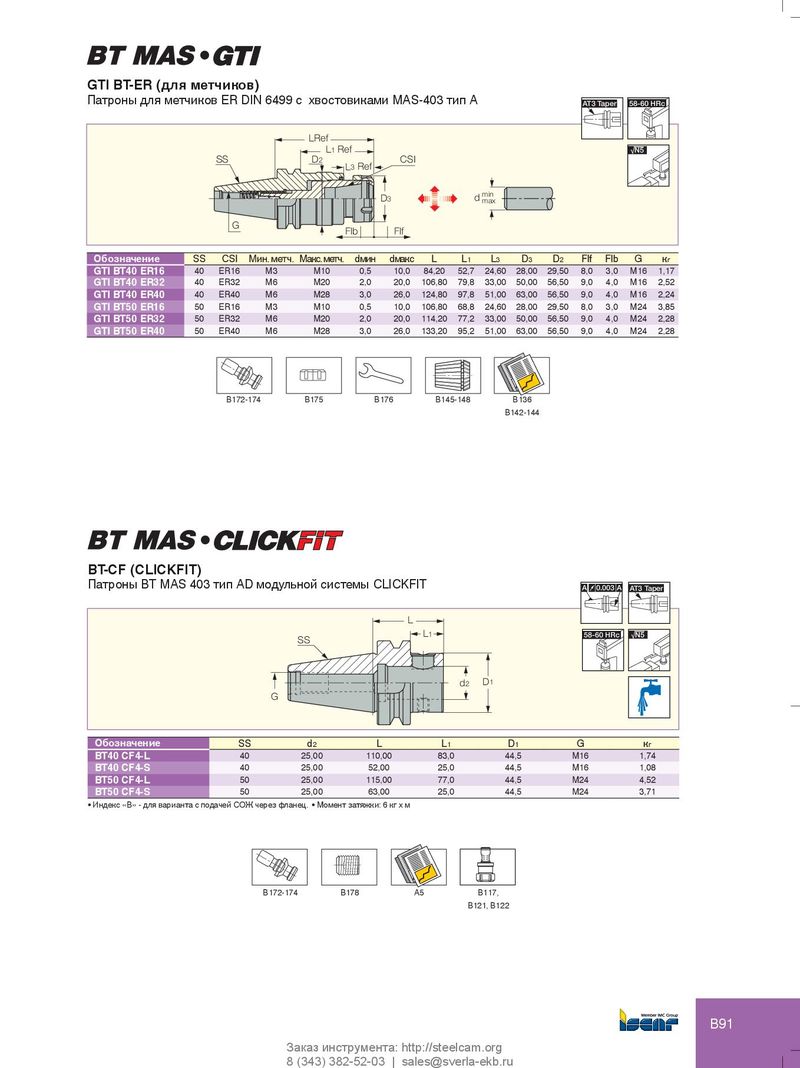

Каталог Iscar крепление инструмента - страница 112
Навигация
Каталог Iscar токарные державки ISO 2022
Каталог Iscar концевые фрезы со сменными пластинами 2022
Каталог Iscar отрезка 2022
Каталог Iscar токарный инструмент для нарезания канавок
Каталог Iscar торцевые фрезы 2022
Каталог Iscar новые продукты 2018
GTI BT-ER (для метчиков)
| атроны для ме | чико | в SS G | с хвост LRef L1 D2 | овика Ref Flb L3Ref | и CSI Flf D3 | - | ип d | min max | AT3 | Taper | 58-60 √N5 | HRc | ||
| Обозначение | SS | CSI Мин. мет | ч. Макс. метч | . d мин | d макс | L | L1 | L3 | D3 | D2 | Flf | Flb | G | кг |
| GTI BT40 ER16 | 40 | ER16 M3 | M10 | 0,5 | 10,0 | 84,20 | 52,7 | 24,60 | 28,00 | 29,50 | 8,0 | 3,0 | M16 | 1,17 |
| GTI BT40 ER32 | 40 | ER32 M6 | M20 | 2,0 | 20,0 | 106,80 | 79,8 | 33,00 | 50,00 | 56,50 | 9,0 | 4,0 | M16 | 2,52 |
| GTI BT40 ER40 | 40 | ER40 M6 | M28 | 3,0 | 26,0 | 124,80 | 97,8 | 51,00 | 63,00 | 56,50 | 9,0 | 4,0 | M16 | 2,24 |
| GTI BT50 ER16 | 50 | ER16 M3 | M10 | 0,5 | 10,0 | 106,80 | 68,8 | 24,60 | 28,00 | 29,50 | 8,0 | 3,0 | M24 | 3,85 |
| GTI BT50 ER32 | 50 | ER32 M6 | M20 | 2,0 | 20,0 | 114,20 | 77,2 | 33,00 | 50,00 | 56,50 | 9,0 | 4,0 | M24 | 2,28 |
| GTI BT50 ER40 | 50 | ER40 M6 | M28 | 3,0 | 26,0 | 133,20 | 95,2 | 51,00 | 63,00 | 56,50 | 9,0 | 4,0 | M24 | 2,28 |
| B172-174 | B175 | B | 176 | B14 | 5-148 | B | B136 142-144 |
l
BT-CF (CLICKFIT)
| атроны | тип модульно сис | емы L | A 0.003 A | AT3 Taper |
| G SS | d2 D1 L1 | 58-60 HRc | √N5 | |
| Обозначение | SS d2 | L L1 D1 | G | кг |
| BT40 CF4-L | 40 25,00 | 110,00 83,0 44,5 | M16 | 1,74 |
| BT40 CF4-S | 40 25,00 | 52,00 25,0 44,5 | M16 | 1,08 |
| BT50 CF4-L | 50 25,00 | 115,00 77,0 44,5 | M24 | 4,52 |
| BT50 CF4-S | 50 25,00 | 63,00 25,0 44,5 | M24 | 3,71 |
- Индекс «B» - для варианта с подачей СОЖ через фланец.
- Момент затяжки: 6 кг x м
B172-174 B178 A5 B117,
B121, B122
