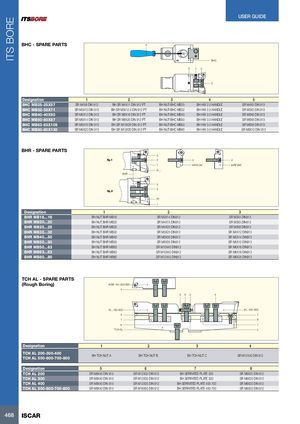

ITS BORE 04 2 3 USER GUIDE BHC - SPARE PARTS 4 1 BHC 5 1 2 3 Designation 1 2 3 4 5 BHC MB25-25X57 SR M4X8 DIN 913 BH SR M4X11 DIN 912 PT BH NUT-BHC MB25 BH HW 2.0 HANDLE SR M4X5 DIN 913 BHC MB32-32X71 SR M5X10 DIN 913 BH SR M5X12.5 DIN 912 PT BH NUT-BHC MB32 BH HW 2.5 HANDLE SR M5X5 DIN 913 BHC MB40-40X90 SR M6X12 DIN 913 BH SR M6X16 DIN 912 PT BH NUT-BHC MB40 BH HW 3.0 HANDLE SR M6X6 DIN 913 BHC MB50-50X87 SR M6X14 DIN 913 BH SR M8X20 DIN 912 PT BH NUT-BHC MB50 BH HW 3.0 HANDLE SR M6X8 DIN 913 BHC MB63-63X109 SR M6X16 DIN 913 BH SR M10X26 DIN 912 PT BH NUT-BHC MB63 BH HW 3.0 HANDLE SR M6X8 DIN 913 BHC MB80-80X130 SR M6X20 DIN 913 BH SR M12X30 DIN 912 PT BH NUT-BHC MB80 BH HW 3.0 HANDLE SR M6X12 DIN 913 BHR - SPARE PARTS 3 fig.1 2 2 2 1 IHFR CH IHRF BW S.... BHR 3 2 fig.2 IH 1 Designation 1 2 3 BHR MB16…16 BH NUT BHR MB16 SR M3X14 DIN912 SR M3X4 DIN913 BHR MB20…20 BH NUT BHR MB20 SR M4X15 DIN912 SR M3X5 DIN913 BHR MB25…25 BH NUT BHR MB25 SR M4X20 DIN912 SR M3X8 DIN913 BHR MB32…32 BH NUT BHR MB32 SR M5X25 DIN912 SR M4X12 DIN913 BHR MB40…50 BH NUT BHR MB40 SR M6X30 DIN912 SR M5X14 DIN913 BHR MB50…50 BH NUT BHR MB50 SR M8X35 DIN912 SR M5X12 DIN913 BHR MB50…63 BH NUT BHR MB63 SR M10X40 DIN912 SR M6X16 DIN913 BHR MB63…63 BH NUT BHR MB63 SR M10X40 DIN912 SR M6X16 DIN913 BHR MB80…80 BH NUT BHR MB80 SR M12X45 DIN912 SR M8X25 DIN913 TCH AL - SPARE PARTS (Rough Boring) IHSR 161-800 BW 4 5 4 3 4 IH...160-800 IH...160-800 4 7 1 8 6 1 TCH AL 2 Designation 1 2 3 4 TCH AL 200-300-400TCH AL 500-600-700-800BH TCH NUT A BH TCH NUT B BH TCH NUT C SR M12X40 DIN 912 Designation 5 6 7 8 TCH AL 200 SR M8X40 DIN 915 SR M12X35 DIN 912 BH SERRATED PLATE 200 SR M8X25 DIN 912 TCH AL 300 SR M8X40 DIN 915 SR M12X35 DIN 912 BH SERRATED PLATE 300 SR M8X25 DIN 912 TCH AL 400 SR M8X40 DIN 915 SR M12X35 DIN 912 BH SERRATED PLATE 400-700 SR M8X20 DIN 912 TCH AL 500-600-700-800 SR M8X40 DIN 915 SR M16X50 DIN 912 BH SERRATED PLATE 400-700 SR M8X25 DIN 912 468 ISCAR
