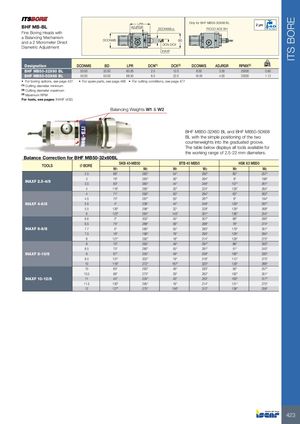

| BHF MB-BL | ADJRGR LPR | DCONWSH6 | PICCO ACE BH Only for BHF MB50-50X68 BL | 2 µm 40 Bar Max | |||
| Fine Boring Heads with a Balancing Mechanism and a 2 Micrometer Direct Diametric Adjustment | DCONMS | 270° 300° 330° 7 5 210° 240° 0 1° 2° 0 1° 8 9 0 1 6 4 2 3 2° 0.002 | IHAXF DCN-DCX BD | ||||
| Designation | DCONMS | BD | LPR | DCN(1) DCX(2) | DCONWS ADJRGR | RPMX(3) | kg |
| BHF MB50-32X60 BL | 50.00 | 32.00 | 60.00 | 2.5 12.0 | 8.00 3.00 | 20000 | 0.80 |
| BHF MB50-50X68 BL | 50.00 | 50.00 | 68.50 | 6.0 22.0 | 16.00 4.00 | 20000 | 1.12 |
- For boring options, see page 427
- For spare parts, see page 466
- For cutting conditions, see page 477
(1) Cutting diameter minimum (2) Cutting diameter maximum (3) Maximum RPM
For tools, see pages: IHAXF (432)
Balancing Weights W1 & W2
BHF MB50-32X60 BL and BHF MB50-50X68
BL with the simple positioning of the two
counterweights into the graduated groove.
The table below displays all tools available for
the working range of 2.5-22 mm diameters.
Balance Correction for BHF MB50-32x60BL
| TOOLS | ØBORE | SKB 40 | -MB50 | BTB 40 | MB50 | HSK 63 | MB50 |
| W1 | W2 | W1 | W2 | W1 | W2 | ||
| 2.5 | 66° | 283° | 54° | 292° | 60° | 257° | |
| IHAXF 25-4/8 | 3 | 76° | 283° | 56° | 284° | 8° | 196° |
| . | 3.5 | 83° | 360° | 44° | 246° | 107° | 261° |
| 4 | 116° | 285° | 30° | 224° | 128° | 264° | |
| 4 | 71° | 293° | 50° | 294° | 63° | 262° | |
| 4.5 | 75° | 287° | 55° | 287° | 6° | 194° | |
| IHAXF 4-6/8 | 5.5 | 4° | 238° | 44° | 248° | 129° | 287° |
| 5.5 | 126° | 298° | 32° | 229° | 129° | 268° | |
| 6 | 123° | 264° | 145° | 301° | 136° | 254° | |
| 6.6 | 2° | 302° | 45° | 307° | 68° | 280° | |
| 6.5 | 75° | 288° | 56° | 288° | 78° | 274° | |
| IHAXF 6-8/8 | 7.7 | 5° | 280° | 55° | 280° | 179° | 351° |
| 7.5 | 16° | 199° | 78° | 295° | 129° | 284° | |
| 8 | 121° | 292° | 18° | 214° | 128° | 275° | |
| 8 | 70° | 295° | 49° | 297° | 88° | 300° | |
| 8.5 | 75° | 280° | 55° | 281° | 51° | 245° | |
| IHAXF 8-10/8 | 9 | 67° | 255° | 49° | 258° | 160° | 330° |
| 9.5 | 131° | 302° | 19° | 216° | 112° | 273° | |
| 10 | 119° | 272° | 167° | 320° | 129° | 266° | |
| 10 | 65° | 293° | 46° | 293° | 56° | 257° | |
| 10.5 | 66° | 273° | 29° | 262° | 182° | 351° | |
| IHAXF 10-12/8 | 11 | 44° | 234° | 45° | 255° | 163° | 317° |
| 11.5 | 130° | 295° | 16° | 214° | 131° | 270° | |
| 12 | 127° | 275° | 156° | 312° | 138° | 259° |
Balancing Data for Various BHF...MB...BL Boring Combinations (continued)
Balance Correction for BHF MB50-50x68 BL
| SKB 40-MB50 | BTB 40 MB50 | HSK 63 MB50 | ||
| TOOLS | Ø BORE |
| W1 | W2 | W1 | W2 | W1 | W2 | |
| 6.0 | 43° | 315° | 46° | 346° | 46° | 346° |
| 6.5 | 63° | 326° | 44° | 326° | 59° | 336° |
| IHAXF 6- 8/16 7 | 82° | 305° | 67° | 304° | 93° | 323° |
| 7.5 | 30° | 205° | 62° | 255° | 5.5° | 163° |
| 8 | 124° | 242° | 126° | 258° | 92° | 219° |
| 8 | 42° | 312° | 36° | 336° | 48° | 348° |
| 8.5 | 52° | 328° | 39° | 339° | 75° | 330° |
| IHAXF 8-10/16 9 | 68° | 318° | 51° | 317° | 112° | 331° |
| 9.5 | 104° | 283° | 73° | 268° | 56° | 212° |
| 10 | 110° | 270° | 15° | 200° | 113° | 222° |
| 10 | 35° | 336° | 30° | 330° | 44° | 344° |
| 10.5 | 44° | 321° | 32° | 332° | 45° | 345° |
| IHAXF 10-12/16 11 | 56° | 307° | 35° | 312° | 71° | 325° |
| 11.5 | 153° | 328° | 21° | 223° | 327° | 121° |
| 12 | 139° | 297° | 171° | 333° | 84° | 234° |
| 12 | 30° | 330° | 26° | 326° | 40° | 340° |
| 12.5 | 32° | 332° | 28° | 328° | 48° | 334° |
| IHAXF 12-14/16 13 | 64° | 281° | 40° | 280° | 80° | 304° |
| 13.5 | 38° | 236° | 42° | 261° | 38° | 208° |
| 14 | 138° | 253° | 177° | 300° | 114° | 423 236° |
| 14 | 22° | 324° | 18° | 318° | 39° | 339° |
| 14.5 | 30° | 330° | 16° | 316° | 57° | 357° |
| IHAXF 14-16/16 15 | 37° | 257° | 22° | 266° | 54° | 302° |
| 15.5 | 184° | 340° | 35° | 270° | 130° | 297° |
| 16 | 160° | 253° | 172° | 277° | 138° | 251° |
| 16 | 26° | 326° | 24° | 324° | 58° | 358° |
| 16.5 | 36° | 303° | 14° | 313° | 37° | 319° |
| IHAXF 16-18/16 17 | 37° | 276° | 27° | 292° | 56° | 272° |
| 17.5 | 151° | 287° | 187° | 324° | 128° | 288° |
| 18 | 160° | 279° | 189° | 304° | 140° | 243° |
| 18 | 10° | 310° | 6° | 305° | 28° | 328° |
| 18.5 | 29° | 328° | 0° | 300° | 17° | 313° |
| 19 | 200° | 317° | 230° | 332° | 26° | 259° |
| 19.5 | 190° | 295° | 208° | 307° | 169° | 303° |
| IHAXF 18-22/16 20 | 180° | 242° | 188° | 249° | 174° | 234° |
| 20.5 | 179° | 240° | 186° | 247° | 168° | 228° |
| 21 | 176° | 236° | 174° | 236° | 169° | 229° |
| 21.5 | 190° | 252° | 141° | 202° | 170° | 230° |
| 22 | 180° | 240° | 170° | 230° | 176° | 236° |
